蒸汽被用于许多工业流程中。然而，蒸汽通常在工厂的不同区域产生，与使用蒸汽的流程之间存在距离。这意味着你需要输送蒸汽才能利用其热能。
在本文中，我们将探讨如何分配蒸汽，以及输送蒸汽相比低温热水（LTHW）的优势。
为什么需要输送蒸汽？

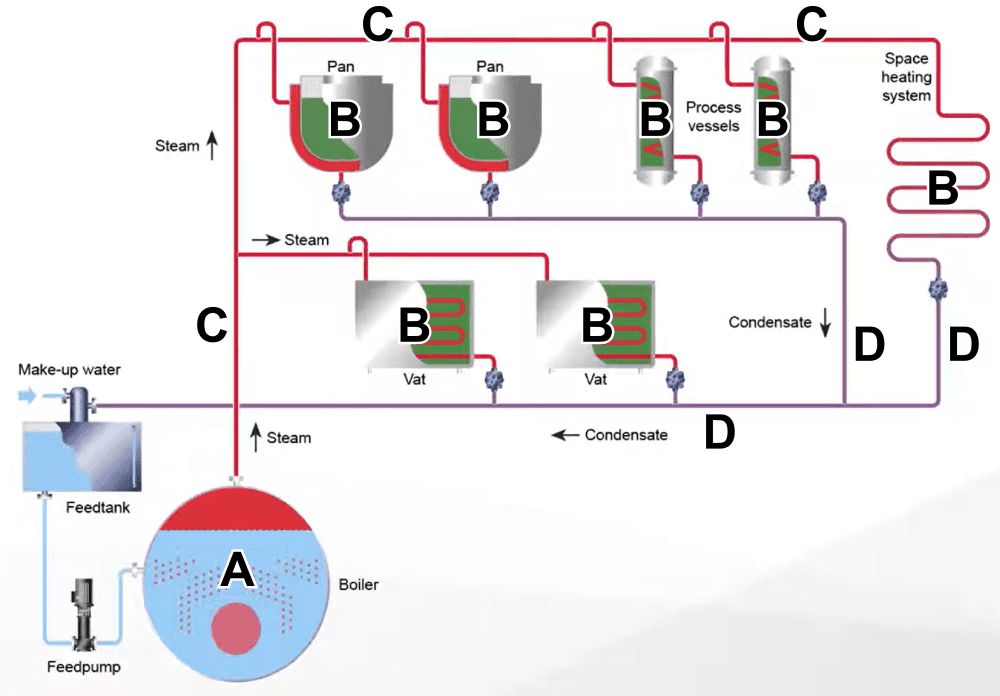

出于安全和维护的原因，蒸汽在距离使用地点一定距离的地方产生。虽然蒸汽1在锅炉房（A）中产生，但使用蒸汽热能的流程（B）可能在数百米之外。
如果你有多个需要热能的流程，蒸汽必须到达厂区内的所有位置。蒸汽管道（C）将蒸汽从锅炉房分配到各个流程。
例如，食品制造商依赖蒸汽提供热能的流程可能包括灭菌、巴氏杀菌、烹饪、干燥和脱水。每个流程可能在工厂的不同区域进行。
如何分配蒸汽？
蒸汽是一种气体，因此它依靠自身的能量在压差作用下流动。因此，当你在锅炉房（A）中产生高压蒸汽，然后在发生热传递2的流程（B）处降低压力时，蒸汽会自然地通过管道从锅炉房流向流程。与低温热水不同，你不需要用泵来输送蒸汽。
除了蒸汽管道外，你还需要单独的管道（D）将流程中产生的液态冷凝水返回锅炉房。当蒸汽通过冷凝将其有用热能传递给流程时，液态冷凝水必须被排出，因为它无法再释放更多热能。

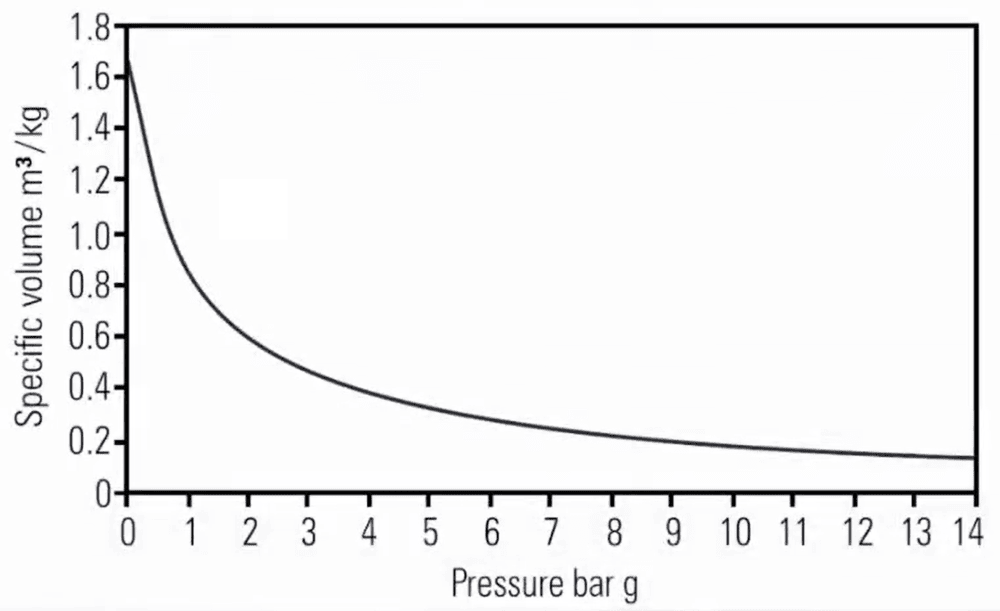

蒸汽的压力/体积关系
除了实现蒸汽的分配，压力还影响蒸汽的比容，因为蒸汽是一种可压缩气体。
在锅炉中加压蒸汽会减小其体积。然而，当你在流程处降低压力时，体积会增大。通过理解压力/体积关系，你可以计算压力变化对蒸汽体积的影响。
由于蒸汽在压力下体积减小，这对输送蒸汽所需的管道尺寸有显著影响。
压力如何影响蒸汽管径选择？
选择正确的蒸汽管径可以让你尽可能高效地分配所需的蒸汽质量。通过压缩蒸汽以减小其体积，你可以使用较小直径的管道将蒸汽从锅炉房输送到流程。

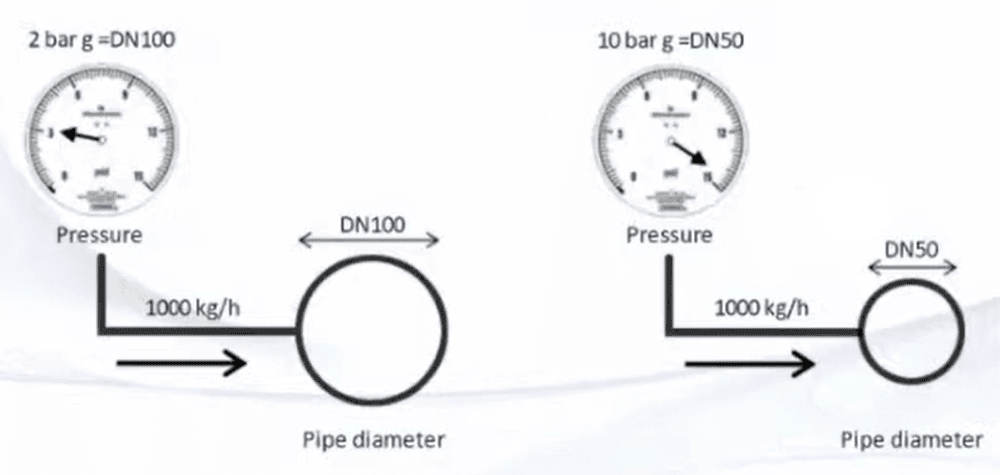

例如，要在2 bar g下分配1,000kg/h的干饱和蒸汽，你需要DN100直径的管道。然而，将压力提高到10 bar g会将蒸汽压缩到更小的体积，因此你只需要DN50管道即可分配1,000kg/h的蒸汽。
为什么较小直径的管道更有优势？
使用较小直径的管道输送蒸汽比低温热水等液体替代方案具有多项优势。
更高效的空间利用
使用较小直径的蒸汽和冷凝水管道可以让你在厂区更高效地利用空间。管道占用的空间更小，更容易安装到设备间空隙和其他铺设管道的区域。
更轻的管道
较小直径的管道更轻，需要更少的支架和支撑来固定。
更低的安装成本
安装较小直径的蒸汽管道比大直径管道的安装成本更低。除了管道本身和支撑基础设施外，所需的保温材料更少，安装的人工成本也更低。
更少的辐射热损失
当蒸汽在接触较低温度表面时发生冷凝会释放热量，管道会因辐射而损失热量。虽然保温可以减少这种损失，但管道的尺寸也会影响热损失。
较大直径的管道为蒸汽提供了更大的冷凝表面积来释放热能。因此，减小管道直径可以限制热量损失的表面积。
产生和输送蒸汽需要多少能量？
产生蒸汽需要比产生低温热水更多的能量，因为你是在更高的温度和压力下产生蒸汽。然而，分配蒸汽消耗的能量远少于低温热水。
低温热水需要能量来驱动在工厂内分配热水的泵。而蒸汽不需要泵，因为它是气体，在压差作用下自然流动。
例如，使用70-90°C的低温热水分配2MW能量的管道热损失为9.6kW。使用蒸汽分配等量能量的热损失为14.6kW。然而，泵送低温热水需要消耗6.5kW的电力，而蒸汽的能量需求低得多，仅需0.7kW来驱动将水泵入锅炉房的泵。
综合产生和分配两个环节，蒸汽和低温热水的总能耗相当。
输送蒸汽的优势
在工厂内输送蒸汽比替代热能源具有多项优势。作为可压缩气体，蒸汽占用的体积更小，通过较小直径的管道分配，这在空间和能源效率上更有优势。与低温热水不同，蒸汽不需要泵送，因此在分配过程中消耗更少的能量。蒸汽只需要压差即可在蒸汽管道中流动。
