TD42S2
TD42S2 热动力式蒸汽疏水阀
TD42S2 是一款可维护的热动力式蒸汽疏水阀,采用锻钢阀体、承插焊端和一体式不锈钢过滤网,适用于文件规定的蒸汽、空气或冷凝水/水工况。另有较低排量的 TD42S2LC 版本,适用于蒸汽主管排水和伴热。
用于承插焊蒸汽工况的 TD42S2 热动力式蒸汽疏水阀
斯派莎克 TD42S2 是一款可维护的热动力式蒸汽疏水阀,采用锻钢阀体和承插焊端。该产品用于在文件规定的第 2 组应用范围内排除蒸汽、空气或冷凝水/水工况中的冷凝水,同时便于维护人员接触阀盖、阀片和一体式过滤网。本页涵盖 TD42S2 及其文件中明确规定的较低排量型号 TD42S2LC。本页后文提及的独立低温方案不属于 TD42S2 的产品范围。
当设计采用焊接管道安装时,承插焊连接尤为重要。官方连接口径范围为 ½ inch、¾ inch 和 1 inch,每种口径还提供 LC 较低排量型号。承插焊端符合 ASME (ANSI) B 16.11 Schedule 80 或 BS 3799 Class 3000 lb。最终订购时仍需明确公称口径、所需排量版本以及适用的连接标准;仅凭公称管径无法选择具有正确工作能力的疏水阀。
TD42S2 的设计用途
热动力式蒸汽疏水阀是在蒸汽与冷凝水分界处运行的冷凝水排除装置。安装说明将 TD42S2 的排放描述为在略低于蒸汽饱和温度几度时产生的喷放式动作。规划出口时应考虑这种特性,因为向大气排放可能释放高温流体,而封闭的回水管路可能产生背压。疏水阀只是排水系统中的一个组件,不能替代隔离装置、压力保护装置或安全排放设施。
选型时,应将冷凝水负荷与疏水阀两端实际可用的压差进行比较。排量图将 ½ inch、¾ inch 和 1 inch 曲线与较低排量的 ½ inch LC、¾ inch LC 和 1 inch LC 曲线区分开来。制造商明确要求,无论管径如何,蒸汽主管排水和伴热应用均应选择 LC 版本。因此,决定选型的关键输入是运行工况,而非仅仅是管道连接口径。
如需更全面地了解工作原理和蒸汽系统选型,蒸汽疏水阀选型指南提供了适当的产品类别级背景信息。本型号页面仍重点介绍经核实的 TD42S2 结构、限制条件、安装条件和订购检查事项。

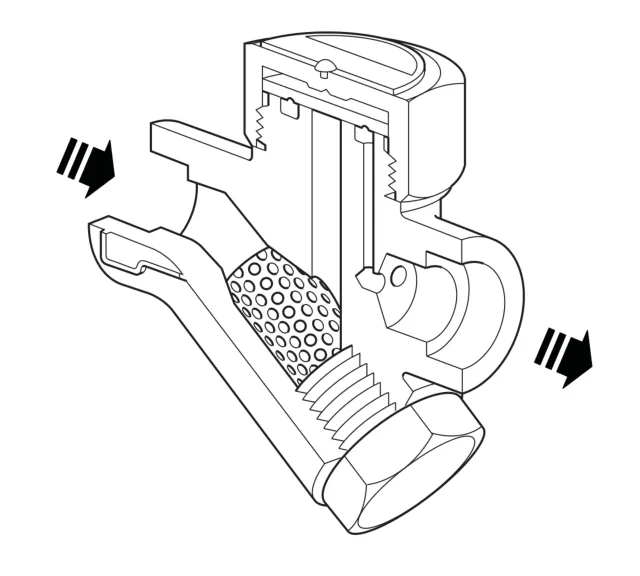

可维护结构和一体式过滤装置
TD42S2 采用锻钢阀体并配有内部不锈钢过滤网。过滤网位于阀座区域之前,可在计划维护期间抽出进行清洗或更换。使用合适的工具可拆卸阀盖和过滤网盖,从而检查阀片、阀座密封面、过滤网和垫片,而无需将疏水阀视为不可拆卸的一次性产品。下方详细维护部分保留了所需的隔离、冷却、清洁和紧固顺序。
技术资料规定,阀体和过滤网盖采用 ASTM A105N 钢,阀盖采用 AISI 416 不锈钢,阀片采用 BS 1449 420 S45 不锈钢,过滤网采用 AISI 304 不锈钢,过滤网盖垫片采用 BS 1449 304 S16 不锈钢。这些材料牌号有助于采购和兼容性审查,但仍需检查整个系统的实际流体、温度、污染和腐蚀条件。
一体式过滤网是疏水阀组件的一部分,不能替代单独选配的上游过滤器。如果管道系统需要更大的容污能力或需要保护下游设备,应将相关蒸汽过滤器和滤网作为独立系统组件进行审查。在准备询价或维护计划时,应明确区分两者。
压力、温度和压差范围
TD42S2 的阀体设计条件为 ANSI/ASME 300。最大允许压力为 51 bar g,在 38 °C 条件下;最大允许温度为 427 °C,在 28 bar g 条件下。对于饱和蒸汽工况,最大工作压力为 42 bar g;最大工作温度为 400 °C,在 34 bar g 条件下。这些是压力/温度范围中的条件值,不能在未检查官方曲线的情况下作为可任意组合的独立额定值使用。
文件规定的最低允许温度和最低工作温度为 0 °C。要实现良好运行,入口压力必须至少为 0.25 bar g,最大压差为 42 bar。工作背压不应超过入口压力的 80%。计算时应包括回水总管、提升高度、阻力以及其他排放的影响。文件规定该产品在全真空条件下是安全的,而 76 bar g 的冷态液压试验压力仅为试验限值,不得将其表述为工作额定值。
钢材长时间暴露于 425 °C 以上时,其碳化物相可能转化为石墨。官方资料说明,允许在高于该温度的条件下使用,但不建议长期运行。因此,需要结合实际的启动、运行和停机工况审查压力/温度图及其中的禁用区域。对于更低的工作温度,请咨询制造商;独立的 TD42S3 是文件规定的低温解决方案,最低可达 -46 °C,不属于本页的产品范围。
排量和口径选择
TD42S2 排量曲线以压差和冷凝水负荷为依据。应根据疏水阀处的可用压差读取曲线,包括启动和低负荷工况,并考虑回水管路条件。不要将图表换算为一个通用排量数值:所选公称口径、标准或 LC 排量型号、压降以及所需冷凝水处理能力必须全部匹配。下方保留了技术图表,以便依据原始曲线关系进行选型。
根据技术资料的规定,无论管径如何,蒸汽主管排水和伴热均应使用 LC 型号。其他工况应根据完整的冷凝水负荷以及适用的 ½ inch、¾ inch 或 1 inch 曲线进行核查。如果可用压差接近最低值,或在启动与正常运行之间发生显著变化,应记录这两种工况供审查,而不是仅根据公称管径进行选择。
尺寸部分给出了近似的 A 至 H 数值、阀盖、过滤网和可选保温罩的抽出距离,以及每种文件规定口径的近似重量。管道布置中应预留这些空间。即使疏水阀能够安装在焊接端之间,如果无法安全开启,也不能视为可维护的安装方式。
保温、认证和配置选择
可选配铝制保温罩。该保温罩旨在降低外界低温、风或雨造成的过度散热对疏水阀的影响。保温罩是一项配置选件,不能用于弥补疏水阀选型尺寸不正确的问题,并且在审查维护空间时必须计入其抽出距离。下单时应说明这一要求,以确保所供组件和文件与实际安装配置一致。
该产品符合 European Pressure Equipment Directive 2014/68/EU 的要求,并在来源安装说明中分类为 SEP 类别。可提供 EN 10204 3.1 认证。认证和检验要求必须在下单时注明;不得根据连接口径或后续维护请求推定这些要求。
询价 斯派莎克 TD42S2 时,请提供口径、TD42S2 或 TD42S2LC 型号、承插焊标准、正常和最大压力、温度、压差、冷凝水负荷、预期回水管路背压以及排放目的地。如适用,还应注明保温罩要求和 EN 10204 3.1 认证要求。这些信息可为最终配置审查提供足够的细节,以区分标准排量和较低排量工况。
安装和系统集成
首选安装位置为水平面,并在疏水阀前设置一小段集水支管。技术资料还指出,疏水阀可以在其他方向运行,但必须根据铭牌和系统布局核实实际流向及安装情况。安装隔离阀,以便安全维护或更换疏水阀,并提供切实可行的运行检查方法,例如视镜或 Spiratec 系统。视镜应安装在任何喷放动作型疏水阀下游至少 1 m 处。
冷凝水排入封闭式回水系统时,应安装下游止回阀以防止回流。当需要防止回流或背压时,请审查相关蒸汽止回阀系列。如果向大气排放,应将流体引至安全位置,因为排放流体的温度可能达到 100 °C。当系统需要受控的大气排放时,可考虑使用蒸汽扩散器。
缓慢开启隔离阀,直至达到正常运行条件,然后检查是否泄漏并确认运行正常。将产品焊接到管道中时,必须采用符合相关国家和国际焊接标准的程序。安装人员还必须考虑外部管道应力、安全通道、照明、起吊安排、危险流体、高温表面和防护服。这些条件应纳入设计审查,而不是留到调试阶段才处理。
维护规划和订购检查
维护前,应将疏水阀与供汽管路和回水管路同时隔离,使压力安全地恢复至大气压力,并让产品冷却。重新装配时,接合面必须保持清洁。应在阀盖上使用合适的扳手或套筒;安装说明明确禁止使用 Stillsons 及可能使阀盖变形的类似管钳。维修阀座时,应更换新的阀片,并且研磨阀体阀座密封面时去除的金属厚度不得超过 0.25 mm。
维护一体式过滤网时,可拆下过滤网盖,抽出过滤网,进行清洗或更换,然后在垫片表面清洁的情况下重新安装过滤网。建议使用的螺纹润滑剂和紧固扭矩保留在下方安装部分中。维护后,缓慢开启隔离阀并检查是否泄漏。应使用原厂备件,并预留足够空间,以便拆卸过滤网、阀盖和可选保温罩。
可提供的备件类别包括阀片、过滤网和垫片、过滤网盖垫片以及保温罩。申请备件时应注明口径和疏水阀类型。完整的斯派莎克 TD42S2选型信息应在型号参考信息中包括运行工况和连接规格,以确保更换、排量和文件要求明确无歧义。
TD42S2 选型摘要
可维护的热动力式蒸汽疏水阀,采用锻钢阀体、承插焊端和一体式不锈钢过滤网。
½ inch、¾ inch 和 1 inch 承插焊口径,提供标准排量和较低排量 LC 型号。
ANSI/ASME 300 阀体设计条件,饱和蒸汽最大工作压力为 42 bar g,最大工作温度为 400 °C,在 34 bar g 条件下。
要实现良好运行,入口压力最低为 0.25 bar g,最大压差为 42 bar,背压不得超过入口压力的 80%。
首选水平安装,前方设置集水支管,配置维护隔离措施,并为喷放式排放进行安全规划。
应结合使用经核实的压力/温度范围、排量曲线、口径表和安装条件。仅凭型号无法确定适用性。最终询价时,应随产品型号保留负荷、压力、温度、压差、回水管路背压、连接标准、LC 选择、可选保温罩和认证要求等信息。
说明
TD42S2 是一款采用锻钢阀体和承插焊端的热动力式蒸汽疏水阀。另有型号为 TD42S2LC 的较低排量版本,适用于蒸汽主管排水或伴热等应用。
标准和认证
该产品完全符合 European Pressure Equipment Directive 2014/68/EU 的要求。可提供 EN 10204 3.1 认证。所有认证和检验要求必须在下单时注明。
口径和管道连接
½ inch LC、¾ inch LC、1 inch LC、½ inch、¾ inch 和 1 inch。承插焊端符合 ASME (ANSI) B 16.11 Schedule 80 或 BS 3799 Class 3000 lb。
可选附件
保温罩:有助于防止疏水阀在暴露于外界低温、风或雨时受到过度散热的不当影响。

材料
编号 | 部件 | 材料 | 规格 |
|---|---|---|---|
1 | 阀体 | 钢 | ASTM A105N |
2 | 阀盖 | 不锈钢 | AISI 416 |
3 | 阀片 | 不锈钢 | BS 1449 420 S45 |
4 | 过滤网 | 不锈钢 | AISI 304 |
5 | 过滤网盖 | 钢 | ASTM A105N |
6 | 过滤网盖垫片 | 不锈钢 | BS 1449 304 S16 |
7* | 保温罩,可选附件 | 铝 | — |
* 项目 7 显示在来源资料的备件插图中。

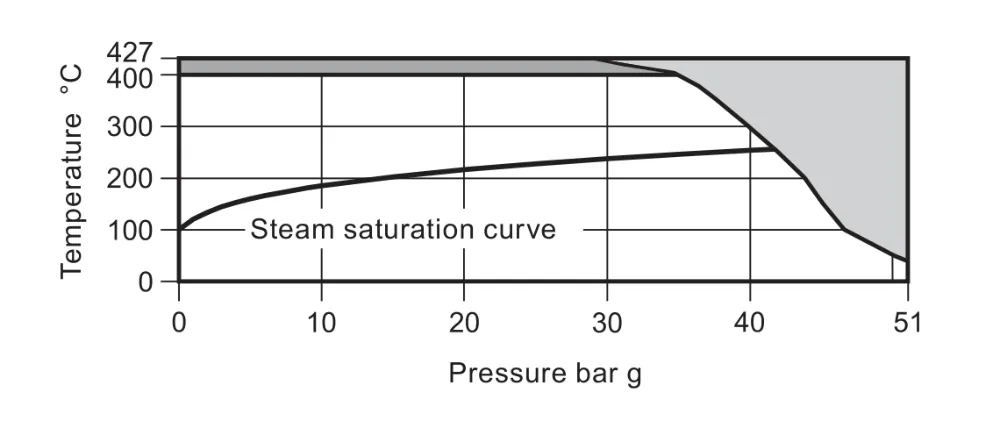

压力/温度限制 (ISO 6552)

限制 | SI 值 | 英制值 |
|---|---|---|
阀体设计条件 | ANSI/ASME 300 | — |
PMA 最大允许压力 | 51 bar g @ 38 °C | 739 psi g @ 100 °F |
TMA 最大允许温度 | 427 °C @ 28 bar g | 800 °F @ 406 psi g |
最低允许温度 | 0 °C | 32 °F |
PMO 饱和蒸汽最大工作压力 | 42 bar g | 609 psi g |
TMO 最大工作温度 | 400 °C @ 34 bar g | 752 °F @ 493 psi g |
最低工作温度 | 0 °C | 32 °F |
ΔPMX 最大压差 | 42 bar | 609 psi |
PMOB 最大工作背压 | 不超过入口压力的 80% | — |
确保正常运行所需的最低入口压力 | 0.25 bar g | 3.6 psi g |
真空工况 | 在全真空条件下安全运行 | — |
最大冷态液压试验压力 | 76 bar g | 1102 psi g |
如需更低的工作温度,请咨询制造商。允许长期暴露于 425 °C (797 °F) 以上的温度,但不建议这样做,因为钢中的碳化物相可能转化为石墨。
对于低至 -46 °C 的低温应用,源文件指示用户参阅 TI-P068-23 中单独提供的 TD42S3 (ASTM A350 LF2) 信息。TD42S3 不属于此 TD42S2 页面。

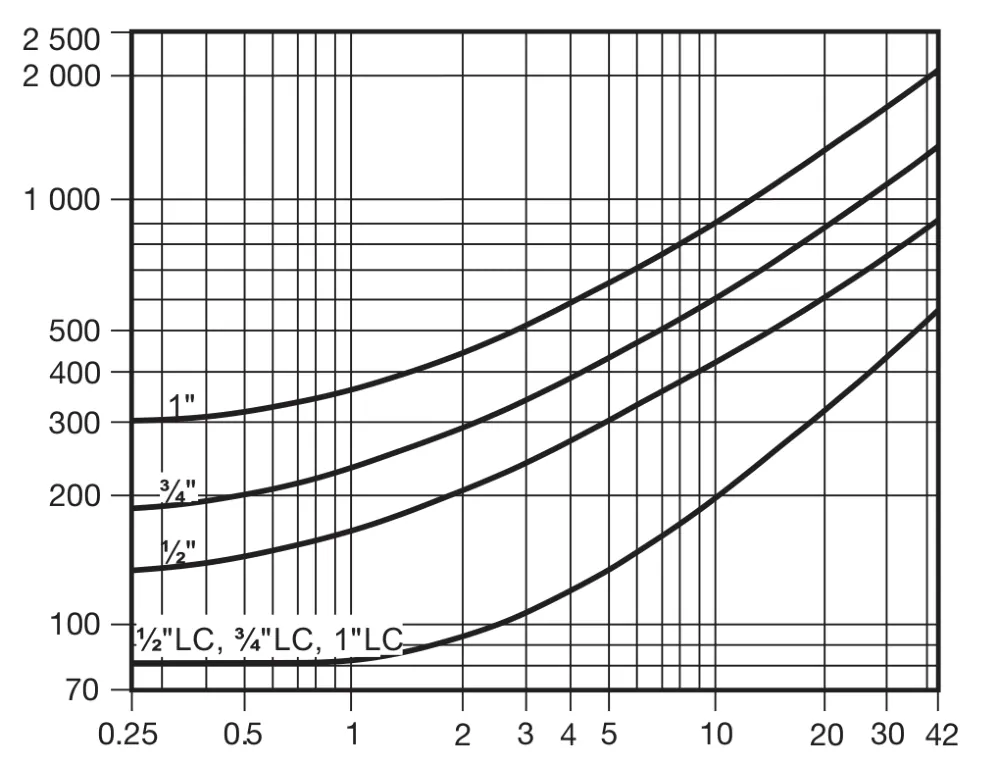

排量
确定 TD42S2 的规格时,应根据所需工况和最长使用寿命选择正确的型号。对于主管排水和伴热应用,无论管道尺寸如何,均应选择 LC 版本。

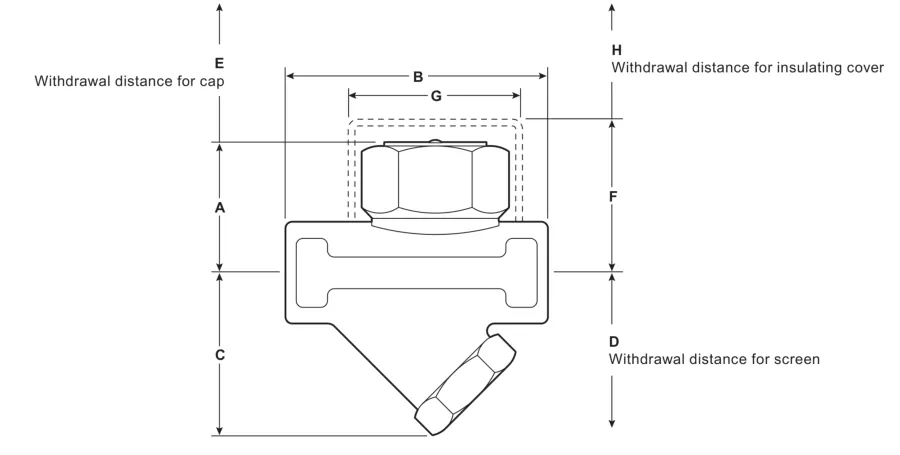

尺寸和重量

口径 | A | B | C | D | E | F | G | H | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|
½ inch | 41 | 76 | 46 | 71 | 20 | 57 | 57 | 38 | 0.80 |
½ inch LC | 40 | 76 | 46 | 71 | 20 | 57 | 57 | 38 | 0.75 |
¾ inch | 47 | 78 | 47 | 72 | 20 | 63 | 57 | 38 | 1.00 |
¾ inch LC | 44 | 78 | 47 | 72 | 20 | 57 | 57 | 38 | 1.00 |
1 inch | 53 | 92 | 52 | 77 | 25 | 63 | 70 | 38 | 1.50 |
1 inch LC | 48 | 92 | 52 | 77 | 20 | 60 | 57 | 38 | 1.50 |
尺寸和重量均为近似值。安装前,请确认最终配置和可用的维护空间。
安装说明
TD42S2 最好水平安装。当流向和系统布置合适时,也可采用其他方向安装运行。有关完整的安全、安装、调试和维护详情,请参阅 IM-P068-37。
处置
本产品可回收利用。只要谨慎处置并遵守当地法规,预计不会造成生态危害。
订购方式
示例:一台 ½ inch TD42S2LC 热动力式疏水阀,配有用于户外气候防护的保温罩,并采用承插焊端连接。
备件
可用备件 | 项目 |
|---|---|
阀片(每包 3 个) | 3 |
过滤网和垫片 | 4, 6 |
过滤器盖垫片(每包 3 个) | 6 |
保温罩 | 7 |
订购备件时,请使用可用备件清单中的说明,并注明疏水阀的口径和类型。
建议紧固扭矩
部件和口径 | 工具 | 扭矩 (N m) | 扭矩 (lbf ft) |
|---|---|---|---|
阀盖,½ inch LC、¾ inch LC、1 inch LC | 36 A/F | 87–97 | 62–69 |
阀盖,½ inch 和 ¾ inch | 41 A/F | 100–110 | 72–79 |
阀盖,1 inch | 55 A/F | 140–160 | 100–114 |
过滤器盖,所有口径 | 27 A/F, M24 | 120–135 | 88–100 |
安装与维护指南
安全信息
一般产品信息
安装
调试
运行
维护
备件
请将本指南与铭牌及技术信息表 TI-P068-07 一并阅读。安装、调试、使用和维护必须由合格人员执行。
1. 安全信息
只有由合格人员按照本操作说明正确安装、调试、使用和维护产品,才能保证其安全运行。还应遵守一般管道和工厂建设安全说明,并使用适当的工具和安全设备。
1.1 预期用途
请检查安装说明、铭牌和技术信息表,以确认产品适合预期用途。本产品符合欧洲压力设备指令 2014/68/EU,并归入 SEP 类别。
本产品专为指令第 2 组中的蒸汽、空气或冷凝水/水而设计。也可能适用于其他流体,但必须联系 斯派莎克 以确认适用性。请检查材料兼容性、压力和温度及其最大值和最小值。如果产品极限低于系统极限,应配备安全装置以防止超压或超温。
1.2 通道和照明
开始工作前,应提供安全通道,并在必要时设置具有适当防护的工作平台。如有需要,应安排合适的起重设备。应提供充足的照明,尤其是在进行精细或复杂作业时。
1.3 管道内容物和周围环境
应考虑管道中当前或之前可能存在的物质,包括易燃材料、危害健康的物质和极端温度。还应考虑产品周围的爆炸风险区域、缺氧、危险气体、高温表面、焊接期间的火灾隐患、过度噪声和运动机械。
1.4 整个系统
应考虑拟进行的工作对整个系统的影响。关闭隔离阀或隔离其他设备时,不得使人员或工厂的其他部分面临风险。不得隔离排气口或保护装置,也不得使控制装置和报警装置失效。应缓慢操作隔离阀,以避免系统冲击。
1.5 压力系统
工作前应隔离压力并安全泄压至大气压力。应考虑采用双重隔离、双截断排放,以及锁定关闭的阀门或为其加贴标签。切勿仅因压力表读数为零就认定系统已经泄压。
1.6 温度
隔离后应留出足够时间使温度恢复正常,以避免烫伤。正常使用期间,外表面可能非常烫;在允许的最高工作条件下,某些产品的温度可能达到 500 °C (932 °F)。
1.7 工具、耗材和服装
开始工作前,应准备好合适的工具和耗材。请使用原装备件。应评估是否需要穿戴防护服,以防范化学品、高温或低温、辐射、噪声、坠落物以及眼部或面部危害。
1.8 作业许可和人员能力
所有工作均必须由具备相应能力的人员执行或监督。安装和操作人员应接受有关正确使用产品的培训。如有正式的作业许可制度,应遵守该制度;否则,应确保负责人了解正在进行的工作,并在必要时安排安全协助人员。如有需要,应张贴警告标志。
1.9 搬运
手动搬运大型或重型产品可能导致受伤。应评估负载、任务、人员和工作环境,并采用适当的方法起吊、推动、拉动、搬运或支撑产品。
1.10 防冻
对于不能自行排水的产品,如果可能暴露在冰点以下的温度中,则必须采取防冻保护措施。
1.11 处置
除非另有说明,本产品可回收利用,只要谨慎处置,预计不会造成生态危害。请遵循最新的产品合规信息以及当地的回收和处置法规。
1.12 产品退回
退回产品时,应提供有关污染残留物或机械损坏的书面信息,因为这些情况可能带来健康、安全或环境风险。应包括需要采取的预防措施,以及任何已识别危险物质的安全数据。
2. 一般产品信息
TD42S2 是一种采用锻钢阀体和承插焊端的热动力式疏水阀。
2.1 可选附件
保温罩:当疏水阀处于外界低温、风或雨水环境中时,有助于防止其因过度热损失而受到不利影响。
2.2 标准和认证
本产品符合欧洲压力设备指令 2014/68/EU。可提供符合 EN 10204 3.1 的认证。下单时请注明所有认证和检验要求。
2.3 尺寸和管道连接
尺寸包括 ½ inch LC、¾ inch LC、1 inch LC、½ inch、¾ inch 和 1 inch。承插焊端符合 ASME (ANSI) B 16.11 Schedule 80 或 BS 3799 Class 3000 lb。
2.4 压力/温度限制 (ISO 6552)
限制 | SI 值 | 英制值 |
|---|---|---|
阀体设计条件 | ASME/ANSI 300 | — |
PMA 最大允许压力 | 51 bar g @ 38 °C | 739 psi g @ 100 °F |
TMA 最大允许温度 | 427 °C @ 28 bar g | 800 °F @ 406 psi g |
最低允许温度 | 0 °C | 32 °F |
PMO 饱和蒸汽最大工作压力 | 42 bar g | 609 psi g |
TMO 最大工作温度 | 400 °C @ 34 bar g | 752 °F @ 493 psi g |
最低工作温度 | 0 °C | 32 °F |
ΔPMX 最大压差 | 42 bar | 609 psi |
PMOB 最大工作背压 | 不超过入口压力的 80% | — |
确保正常运行所需的最小压差 | 0.25 bar | 3.6 psi |
真空工况 | 在全真空条件下安全运行 | — |
最大冷态液压试验压力 | 76 bar g | 1102 psi g |
如需更低的工作温度,请咨询制造商。允许长期暴露于 425 °C (797 °F) 以上的温度,但不建议这样做,因为钢中的碳化物相可能转化为石墨。
3. 安装
安装前,请遵守第 1 节中的所有安全信息。请参阅安装说明、铭牌和技术信息表,并检查材料、最高压力和温度、安装条件及流体流向。
准备疏水阀。 在蒸汽或其他高温应用中进行安装前,应酌情拆除连接端的保护盖和铭牌上的保护膜。
选择安装位置。 疏水阀最好水平安装,并在其上游设置一小段集水支管。安装时必须确保流向正确。
设置隔离和检测装置。 安装合适的隔离阀,以便安全维护和更换疏水阀。可考虑使用视镜或 Spiratec 系统检查运行情况。视镜应安装在任何喷放式疏水阀下游至少 1 m (3 ft) 处。
保护回流管线。 排放至封闭式回流系统时,应在下游安装止回阀以防止回流。
正确焊接管道。 有关具体焊接程序,请查阅相关国家和国际焊接标准。
逐步投入运行。 缓慢开启隔离阀,直至达到正常运行条件。检查是否泄漏以及运行是否正常。
如果疏水阀向大气排放,应将排放管引至安全地点。排放流体的温度可能达到 100 °C (212 °F)。安装人员还必须考虑连接系统所引起的外部应力。
4. 调试
安装或维护后,确保系统功能完全正常。测试所有报警装置或保护装置。按照第 3 节中的阀门逐步开启程序操作,以避免系统冲击。
5. 运行
热动力式蒸汽疏水阀以喷放方式排出冷凝水,排放温度比蒸汽饱和温度低几度。应充分注意排放位置及其安全性,尤其是在出口直接通向大气或人员可能暴露于排放物的情况下。
6. 维护
6.1 一般信息
进行维护前,应将疏水阀与供汽管线和回流管线完全隔离,使压力安全地恢复至大气压,并让疏水阀冷却。重新装配时,确保所有接合面均清洁。
6.2 检修疏水阀
如装有保温罩,请将其拆下,然后使用合适的扳手或套筒拧下阀盖。请勿使用 Stillsons 或类似管钳,否则可能导致阀盖变形。
如果阀体阀座密封面仅有轻微磨损,可在平整表面(如平板)上使用少量合适的研磨剂,以八字形运动进行研磨修复。如果磨损过大而无法通过研磨修复,应先将密封面磨平,然后再进行研磨。
务必更换新阀片。修复密封面时去除的金属总厚度不得超过 0.25 mm (0.010 inch)。
重新装配时,通常应将阀片带槽的一面与阀体阀座密封面接触。按建议扭矩拧紧阀盖。阀盖处不需要垫片;应在螺纹上涂抹合适的高温防卡死润滑脂。
6.3 清洁或更换过滤网
使用合适的扳手拧下过滤器盖。
取出过滤网并进行清洁,如有损坏则予以更换。
将过滤网装入过滤器盖,然后将盖拧紧到位。在前几圈螺纹上薄薄涂抹一层二硫化钼润滑脂。确保垫片和垫片密封面清洁。
按建议扭矩拧紧。维护完成后,缓慢开启隔离阀并检查是否泄漏。
7. 备件
TD42S2 可提供的备件如下所示。源插图中以灰线绘制的零件不作为备件供应。
可用备件 | 项目 |
|---|---|
阀片(每包 3 个) | 3 |
过滤网和垫片 | 4, 6 |
过滤器盖垫片(每包 3 个) | 6 |
保温罩 | 7 |
7.1 如何订购备件
订购备件时,请使用“可用备件”表中的说明,并注明疏水阀的尺寸和类型。示例:用于 斯派莎克 ½ inch TD42S2 热动力式蒸汽疏水阀的一个过滤网和垫片。
7.2 建议拧紧扭矩
部件和口径 | 工具 | 扭矩 (N m) | 扭矩 (lbf ft) |
|---|---|---|---|
阀盖,½ inch LC、¾ inch LC、1 inch LC | 36 A/F | 87–97 | 62–69 |
阀盖,½ inch 和 ¾ inch | 41 A/F | 100–110 | 72–79 |
阀盖,1 inch | 55 A/F | 140–160 | 100–114 |
过滤器盖,所有口径 | 27 A/F, M24 | 120–135 | 88–100 |
