TD42L 热动力式蒸汽疏水阀

适用于较低容量工况的 TD42L 热动力式蒸汽疏水阀

斯派莎克 TD42L 蒸汽疏水阀是一款专为较小冷凝水负荷设计的可维护热动力式蒸汽疏水阀。其规定用途使其尤其适用于蒸汽主管疏水和较低容量的伴热应用。它将螺纹阀体连接与内置过滤器相结合，为蒸汽系统提供结构紧凑的疏水阀组件，并便于按计划进行检查和清洁。正确选型仍取决于实际冷凝水负荷、压力、温度、可用压差及回水管路条件；仅凭公称管径无法确定容量选型。

TD42L 是单一型号产品页面。其记录的四种连接尺寸为 3/8 英寸、1/2 英寸、3/4 英寸和 1 英寸，可采用 BSP T Rp (ISO 7-1) 或 NPT 螺纹连接。如需更全面地了解冷凝水排除、工作原理和产品选型，请参阅蒸汽疏水阀选型指南；以下各节重点介绍该型号经核实的工作范围和安装问题。

热动力工作原理及工程作用

热动力式疏水阀根据流经阀门的流体压力和温度特性作出响应。安装说明指出，TD42L 会在略低于蒸汽饱和温度几度时以喷放方式排出冷凝水。该特性是选型和管道审查的一部分：排放点必须安全，下游设备必须能够承受该工况，并且必须评估回水系统的背压和可能发生的倒流。

在蒸汽主管中，疏水阀会排除积聚在疏水点的冷凝水，同时在规定条件下保持预期的蒸汽工况。在伴热管线或其他较低容量工况中，当冷凝水计算值和可用压差已知时，同样可利用其低负荷定位。不能仅因其连接尺寸与管道匹配就选择该型号。审查时应包括启动条件、低负荷运行、回水总管和排放布置。

该产品明确规定用于欧洲压力设备指令第 2 组中的蒸汽、空气或冷凝水/水。其他流体可能需要进行不同的兼容性评估；如果考虑使用未规定的流体，请在订购前向制造商确认适用性。应检查阀体和内件材料、最高和最低压力及温度，以及疏水阀故障对整个系统造成的后果。

带内置过滤功能的可维护结构

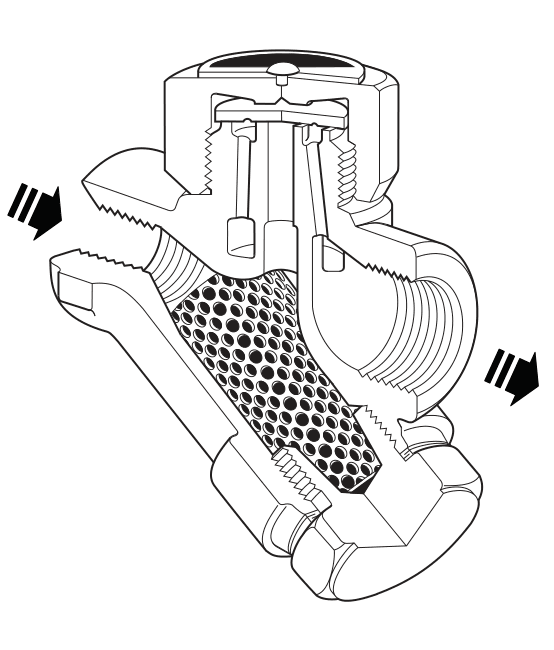

内置过滤器在疏水阀组件的阀座区域之前设置了一个不锈钢滤网。在计划维护期间可以拆下阀盖和过滤器盖，因此滤网和阀座部件可以维修，而不是作为永久密封的一次性装置处理。内置滤网是 TD42L 的组成部分；如果整个系统需要额外保护或更大的容污能力，它不能替代单独选型的上游蒸汽过滤器或滤网。

承压阀体采用带化学镀镍处理 (ENP) 表面的不锈钢制造。官方技术资料将 ENP 外表面描述为节能且耐氧化。阀盖和过滤器盖采用不锈钢制造，阀片、滤网和过滤器盖垫片同样如此，具体材料牌号保留在下方技术表格中。这些牌号有助于采购和兼容性审查，但仍需评估实际流体、污染物和温度条件。

可选配铝制保温罩。其用途是降低风、雨或较低环境温度等条件造成的过度热损失对疏水阀的影响。过滤器盖上可安装 BDV1 或 BDV2 内置排污阀；或者，可按规定的 3/8 英寸螺纹连接对过滤器盖进行钻孔、攻丝和加装堵头。请在订购阶段确认所选选项，并为保温罩、阀盖和滤网的拆卸距离预留足够空间。

压力、温度和背压范围

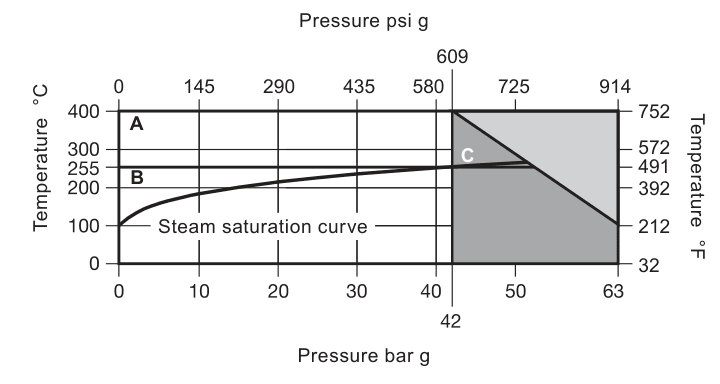

TD42L 的阀体设计条件为 PN63。最大允许压力为 100 °C 时的 63 bar g。最大允许温度和最高工作温度均为 42 bar g 时的 400 °C，最高工作压力为 42 bar g。这些数值表示压力与温度之间的关系，而不是不受限制的同时额定值：必须同时遵守压力-温度图及其中的禁用区域。

规定的最低允许温度和最低工作温度为 0 °C，确保正常工作的最低入口压力为 0.25 bar g。最大工作背压不得超过上游压力的 80%。检查时应包括回水总管、提升高度、阻力以及其他排放源，因为背压过大可能导致疏水阀无法正确关闭。该产品规定可在完全真空条件下安全使用，其最大设计冷态水压试验压力为 95 bar g；该试验值不得与允许工作压力混淆。

对于斯派莎克 TD42L安装，应记录正常和最大入口压力、温度、启动条件、最低入口压力、预期背压及冷凝水负荷。如果任何系统极限值高于疏水阀极限值，则必须安装合适的安全装置，以防止出现超压或超温情况。最终选型应依据规定图表和完整工况，而不是某个孤立的目录数值。

容量、尺寸和连接选型

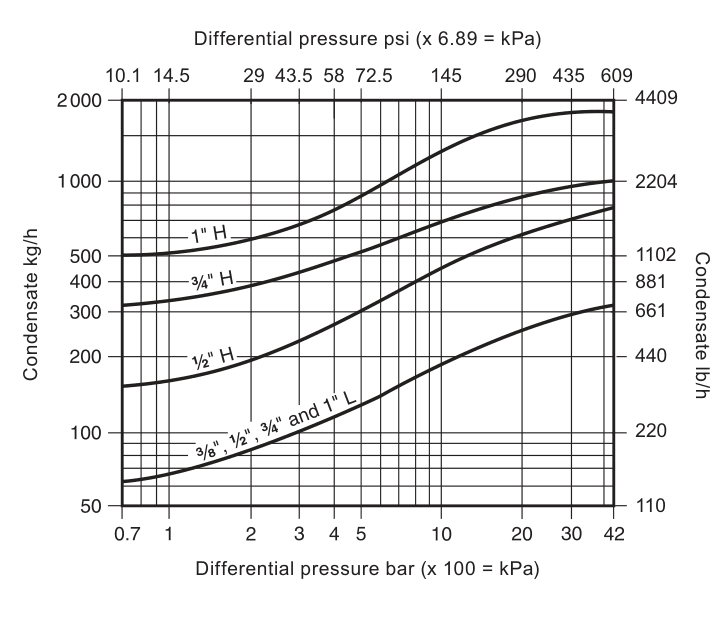

技术容量图给出了冷凝水负荷与规定连接尺寸曲线对应压差之间的关系，其中包括 TD42L 曲线。应根据实际工作点的可用压差读取曲线，并考虑启动和低负荷条件。不要将目测图表得到的读数当作通用公称容量：必须针对每个安装项目确认冷凝水负荷、压降和运行条件。

TD42L 提供 3/8 英寸、1/2 英寸、3/4 英寸和 1 英寸螺纹连接。应选择 BSP T Rp (ISO 7-1) 或 NPT，以匹配管线、管件和当地工程惯例。在发出询价前，请确认尺寸、连接标准、流体工况、正常和最大压力、温度、压差、冷凝水负荷及排放目的地。还应确认是否需要保温罩或内置排污阀，以及可用间隙是否满足阀盖和滤网的拆卸尺寸要求。

安装与系统集成

首选安装方式是在水平面内安装，并在疏水阀之前设置一小段下垂管。应配备合适的隔离阀，以便安全地进行检查、清洁和更换。可以使用视镜或 Spiratec 系统测试运行情况；对于喷放式疏水阀，视镜应安装在其下游至少 1 m 处。当冷凝水进入封闭式回水系统时，应考虑安装下游止回阀以防止倒流。蒸汽止回阀系列可为该项审查提供相应的系统部件。

当排放至大气时，应将排放物引至安全地点，因为排放流体的温度可能达到 100 °C。如果系统设计需要受控排放，可考虑在大气排放装置中使用蒸汽扩散器。缓慢开启隔离阀，直至达到正常运行条件，然后检查是否泄漏及运行是否正常。不得强行对准管道，也不得使疏水阀承受连接系统可能产生的外部应力。

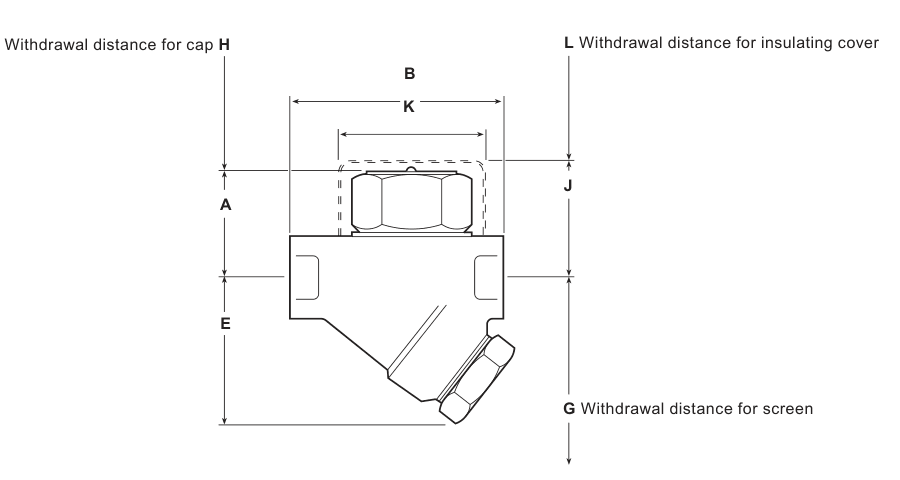

应在产品周围提供安全的操作空间、照明、起吊设施和维护间隙。技术尺寸图标明了阀盖、过滤器滤网和可选保温罩所需的空间。这些间隙属于安装要求，而不仅仅是车间尺寸，因为在完成规定的隔离、泄压和冷却预防措施后，可在管线上对 TD42L 进行维护。

订购和维护检查

订购信息应注明 TD42L 型号、公称尺寸、BSP 或 NPT 连接、运行工况、任何保温罩或排污选项，以及所需的认证或检验。制造商可应要求提供典型测试报告；所有认证或检验要求必须在下单时说明。技术数据和安装指南应与设备记录一同保存，以确保未来维护时使用正确的零件和扭矩值。

维护前，应隔离供汽管线和回水管线，使压力安全地恢复至大气压，并让疏水阀冷却。维修程序要求接合面清洁、使用合适的工具和适当的防护设备，并采用原厂备件。维修阀座时，应将阀片更换为新件；如果对阀体阀座面进行修整，金属总去除量不得超过 0.25 mm。后续安装和维护指南中保留了详细的维修及过滤器清洁步骤。

斯派莎克 TD42L 选型摘要

• 适用于较小冷凝水负荷、蒸汽主管疏水和较低容量伴热工况的可维护热动力式蒸汽疏水阀。

• 内置不锈钢过滤器、螺纹阀体连接和 ENP 阀体外表面处理。

• 提供 3/8 英寸、1/2 英寸、3/4 英寸和 1 英寸连接，可采用 BSP T Rp (ISO 7-1) 或 NPT 螺纹。

• 阀体设计条件为 PN63，最高工作压力为 42 bar g，最高工作温度为 42 bar g 时的 400 °C。

• 规定的最低入口压力为 0.25 bar g，最大背压为上游压力的 80%，并可在完全真空条件下安全使用。

• 水平安装，前方设置下垂管，并规划安全排放和维修隔离措施。

如果斯派莎克 TD42L询价中提供完整工况，而不仅仅是型号，其准确性会更高：包括负荷、压力、温度、压差、回水管路背压、连接标准、选项和认证。在疏水阀投入使用前，请使用以下技术表格和安装说明核实这些详细信息。
