用于高压蒸汽系统的 TD42 热动力式蒸汽疏水阀
斯派莎克 TD42 是一种可维护的热动力式蒸汽疏水阀，用于在规定的运行条件下从蒸汽系统中排出冷凝水，同时阻止蒸汽泄漏。其不锈钢阀体、螺纹连接和内置过滤器，使其成为需要可维修型疏水阀，并且安装团队需要接近过滤器和阀座部件以进行检查或清洁时的实用选择。
作为热动力式蒸汽疏水阀，TD42 用于明确规定的工程工况，而非可不受限制地用于所有流体工况。官方安装说明将《压力设备指令》第 2 组中的蒸汽、空气以及冷凝水或水列为预期流体组。如果考虑使用其他流体，则在选型前必须与制造商核实材料兼容性、压力、温度以及故障后果。
TD42 的设计用途
热动力式蒸汽疏水阀根据冷凝水和蒸汽不同的压力与温度特性作出响应。运行时，TD42 以喷放式动作，在比蒸汽饱和温度低几度的温度下排出冷凝水。这一工作原理决定了选型审查中必须包括出口布置、排放安全和背压检查。在规划出口时，这种排放特性非常重要：排放点必须安全，周围管道和人员防护必须能够适应排放所伴随的噪声、振动和高温流体。
该疏水阀适用于蒸汽主管排水以及处于其压力、温度、压差和背压限值内的其他冷凝水排放工况。它不能替代控制阀、减压装置或安全装置。上游系统仍需采用适当的隔离、保护和冷凝水排放设计。正确选型的疏水阀只是安全、高效蒸汽系统的一个组成部分。
对于审查整体选型的工程师，蒸汽疏水阀选型指南提供了更全面的背景信息。TD42 页面仍将重点放在该单一型号以及订购前必须核实的条件上。
配备内置过滤功能的可维修结构

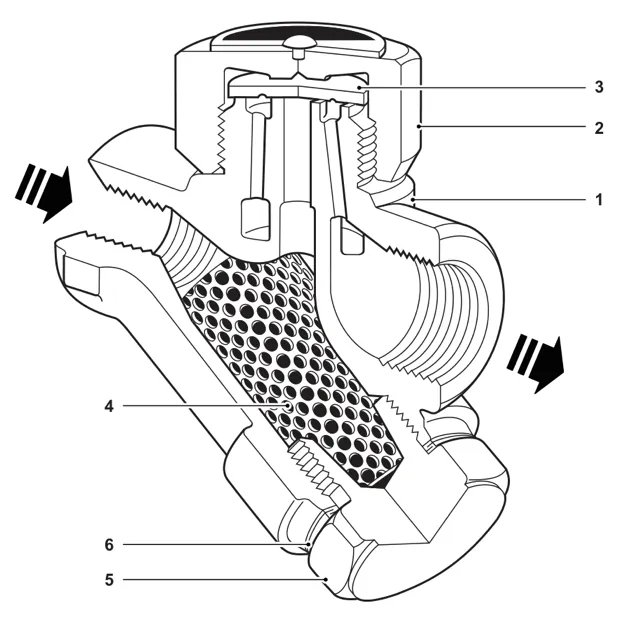

TD42 将疏水阀阀体和过滤器集成在一个组件中。内置滤网在阀座区域之前提供一道过滤，而可拆卸阀盖和过滤器盖则便于进行计划性维护。这种布置在调试和维护期间非常实用，因为无需将整个疏水阀作为一次性装置处理，即可抽出、清洁或更换滤网。请勿将其与管路中其他位置安装的独立蒸汽过滤器和滤清器混淆；TD42 滤网是疏水阀组件的一部分。
官方材料数据表明，主要承压部件和工作部件采用不锈钢：阀体采用 ASTM A743 Grade CA 40，阀盖和过滤器盖采用 AISI 416，阀片采用 BS 1449 420 S45，过滤器滤网采用 ASTM A240 316L，过滤器盖垫片采用 BS 1449 304 S16。这些材料牌号应保留在采购记录中，并根据实际流体和系统环境进行核实；它们并不意味着可以忽略腐蚀、污染或温度兼容性。
可选配铝制保温罩。其用于减小风、雨或较低环境温度导致的过度散热影响。过滤器盖还可安装内置 BDV1 或 BDV2 排污阀，或者按照规定在盖上加工 3/8 inch 螺纹连接，并采用合适的堵塞布置。由于选件会影响安装配置和可用维护空间，因此应在订购时予以确认。
压力、温度和背压范围

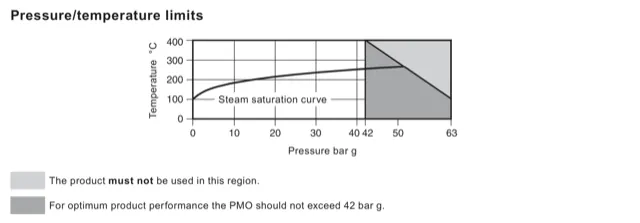

TD42 的阀体设计条件为 PN63。其最大允许压力为 100 °C 时的 63 bar g，最大允许温度和最高工作温度为 42 bar g 时的 400 °C。建议最大工作压力为 42 bar g。这些数值是有条件的限值，并不表示可以在任意压力和温度组合下运行：必须同时遵守官方图表中的压力/温度关系以及阴影禁用区域。
规定的最低允许温度和最低工作温度为 0 °C。技术资料建议，对于更低的工作温度应咨询制造商。实现正常运行所需的最低工作压差为 0.25 bar g。压差是推动冷凝水通过疏水阀的可用压力，因此必须在实际工作点进行核实，包括启动和低负荷工况。
背压同样重要。在任何运行条件下，最大工作背压不得超过上游压力的 80%；超过这一比例，疏水阀可能无法关闭。该检查必须包括回水总管、排入回水系统的其他疏水阀、提升高度、控制阀影响以及任何下游阻力。技术数据还说明，该产品可安全用于全真空工况，设计最大冷态水压试验压力为 95 bar g。不得将水压试验限值与允许工作压力混淆。
选择 斯派莎克 TD42 蒸汽疏水阀：尺寸和工况
对于此处涵盖的 TD42 范围，规定的公称尺寸为 3/8 inch、1/2 inch 和 3/4 inch。连接方式为 BSP T Rp (ISO 7-1) 或 NPT 螺纹连接。应根据实际冷凝水负荷和可用压差选择尺寸，然后确认所选螺纹标准与管道、管件及当地惯例相匹配。这是蒸汽疏水阀选型的核心：仅凭公称连接尺寸无法确定排量或适用性。
在下达订单前，应记录正常和最大入口压力、启动压力、工作温度和最高温度、最小压差、预期背压、冷凝水负荷、流体工况、连接标准及排放布置。还应检查是否需要可选保温或排污装置、是否需要下游止回阀，以及是否有足够的空间拆卸阀盖和过滤器滤网。因此，在最终确定连接选项之前，应根据完整运行工况审查 斯派莎克 TD42 的选型。
TD42 蒸汽疏水阀的安装和系统集成

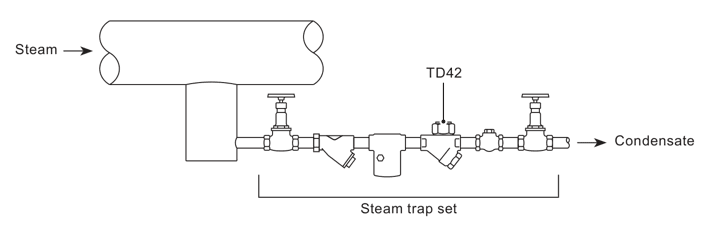

TD42 应以热动力元件处于水平面且阀盖位于顶部的方式安装。安装说明建议在疏水阀前设置一小段集水支管。上游和下游隔离阀可确保安全检查、清洁或更换疏水阀。缓慢开启这些阀门，直至达到正常运行条件，然后检查是否泄漏以及运行是否正常。
当冷凝水排入封闭回水管路时，如果可能发生回流或背压，建议安装下游止回阀；可针对该回水管路要求审查合适的蒸汽止回阀。当向大气排放时，排放口必须终止于安全位置；安装说明警告排放流体的温度可能达到 100 °C。建议为大气排放安装蒸汽扩散器；如果需要测试运行状态，可考虑使用视镜或 Spiratec 系统。视镜应安装在喷放动作式疏水阀下游至少 1 m 处。
管道审查中应考虑排放特性和水平安装方向，而不应留到最终安装阶段才处理。不要通过强制调整管道对中来支撑疏水阀，并应考虑连接系统产生的外部应力。安装人员仍需负责减小这些应力，并提供安全通道、照明、起吊装置和防护装备。
维护空间和订购检查
进行 TD42 蒸汽疏水阀维护时，在供汽管路和回水管路已隔离、压力已安全排放至大气且产品已冷却后，可在疏水阀仍安装于管道中的情况下完成维修。重新装配时，阀体和阀盖的接合面应保持清洁。说明建议使用原厂备件、按要求使用新垫片、合适的工具和适当的防护装备。维修后，缓慢开启隔离阀并检查是否泄漏。

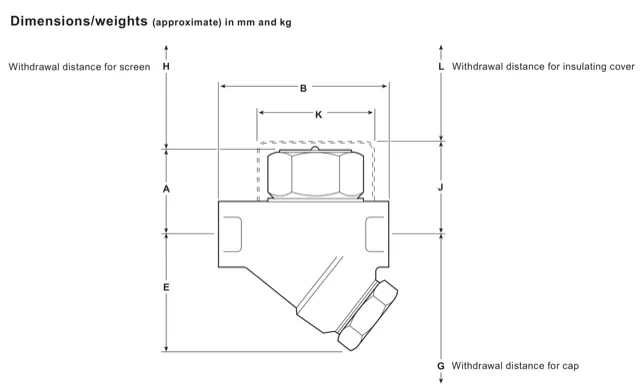

应根据尺寸图中所示的滤网、阀盖和可选保温罩拆卸距离预留空间。不要在阀盖上使用 Stillsons 或类似扳手，否则可能导致变形。维修阀座组件时应更换阀片；如果研磨阀体阀座表面，去除的金属总量不得超过 0.25 mm。正确的拧紧扭矩以及规定的高温防卡剂或二硫化钼润滑脂是维护程序的一部分，而非可有可无的收尾细节。
认证或检验要求必须在订购时说明。该产品可根据要求提供制造商的典型测试报告。因此，准确的询价应包括型号、公称尺寸、BSP 或 NPT 连接、运行工况、可选附件、认证要求和排放布置。这些信息可用于在产品投入使用前，根据 TD42 的技术和安装限值核实最终配置。
TD42 选型摘要
配有内置过滤器和阀体螺纹连接的可维护热动力式蒸汽疏水阀。
目标尺寸为 3/8 inch、1/2 inch 和 3/4 inch，采用 BSP T Rp (ISO 7-1) 或 NPT 连接。
阀体设计条件为 PN63，建议最大工作压力为 42 bar g，最高工作温度为 42 bar g 时的 400 °C。
实现正常运行所需的最低工作压差为 0.25 bar g，最大背压为上游压力的 80%。
热动力元件水平安装且阀盖位于顶部，配备维修隔离措施，并在回水系统需要时提供止回保护。
斯派莎克 TD42 应根据完整运行工况进行指定，而不能只依据目录编号。后续技术表格和安装说明保留了完成该核查所需的详细限值、尺寸、材料、安全条件和维修顺序。询价 斯派莎克 TD42 时，将运行数据和连接标准与型号信息一起保留，可使最终审查更加可靠。
