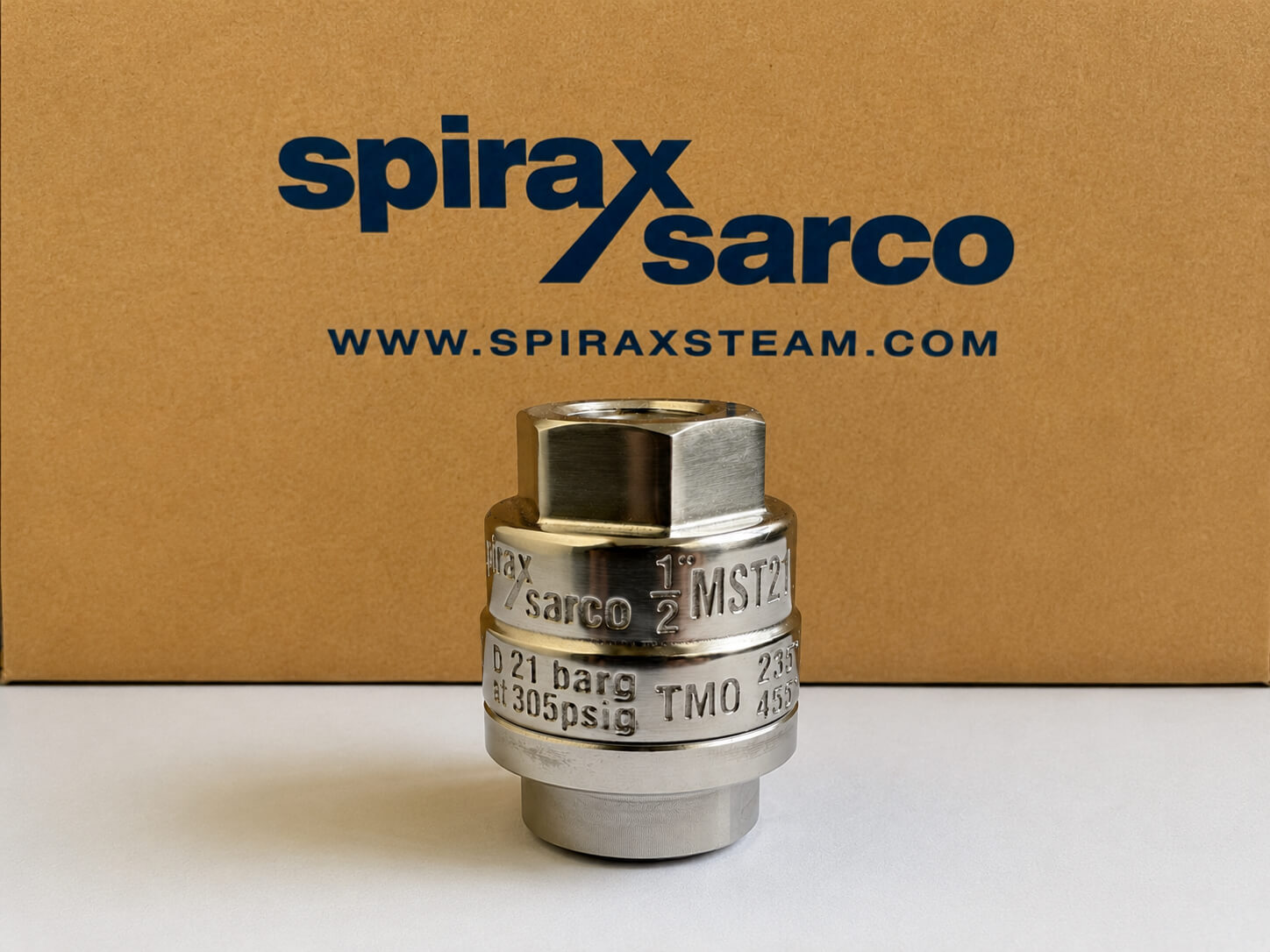

MST21 不锈钢压力平衡式蒸汽疏水阀
MST21 是斯派莎克可维修型不锈钢压力平衡式热静力蒸汽疏水阀，设计用于伴热管线和较小冷凝水排放场合。它采用平衡压力式液囊机构，可根据蒸汽压力变化自动调节排放温度，并在起机阶段提供有效的排空气能力。标准 MST21 用于伴热管线，另有 MST21H 高排量型号供特别应用选用。
关键参数
MST21 在压力平衡式蒸汽疏水阀产品体系中的位置
MST21 是斯派莎克压力平衡式蒸汽疏水阀产品线中面向伴热管线和小型冷凝水排放场合的型号。与 BPC32 系列覆盖更大排量和更宽口径范围不同，MST21 更专注于紧凑型、可维修的伴热管线排水需求。
该型号采用全不锈钢材质，适合需要抗腐蚀性能的蒸汽伴热系统。标准型 MST21 的口径覆盖 ¼”、⅜” 和 ½”，而 MST21H 高排量型号扩展到 ½”、¾” 和 1”，可用于冷凝水排放量较大的伴热管线或轻型工艺设备。
工作原理
MST21 的核心工作元件是一个填充有特殊液体的液囊。该液体的沸点低于水，在冷态起机时液囊收缩，阀芯离开阀座，阀门全开，可自由排放空气。
当冷凝水流经疏水阀时，热量传递至液囊内的液体，在蒸汽到达前填充液沸腾，液囊膨胀并关闭阀门。随着阀体散热，温度降至填充液沸点以下后液囊收缩、阀门重新打开，进入下一次循环。
三种填充液囊的排放温度特性：
- STD（标准型）：约低于饱和蒸汽温度 10 ℃ 排放冷凝水
- SUB（低排放温度型）：约低于饱和温度 22 ℃ 排放冷凝水
- NTS（高排放温度型）：约低于饱和温度 4 ℃ 排放冷凝水
订货时请注明所选液囊型号。
技术参数与结构材料
MST21 阀体设计压力为 PN25，最大工作压力 21 barg（@270 ℃），最大工作温度 270 ℃（@21 barg），设计最大冷态水压试验压力 38 barg。
主要部件材质：
| 序号 | 部件 | 材质 |
|---|---|---|
| 1 | 阀体 | 奥氏体不锈钢 ASTM A743 CF16Fa |
| 2 | 阀盖 | 不锈钢 420A UGIMA AISI 420 |
| 3 | 液囊 | 不锈钢 |
| 4 | 弹簧 | 不锈钢 BS 2056 302 S26 |
| 5 | 隔板 | 不锈钢 BS 1449 304 S15 |
| 6 | 过滤网（0.8mm 孔径） | 不锈钢 ASTM A240 316L |
| 7 | 垫片 | 不锈钢 BS 1449 304S15 |
产品完全符合欧洲压力设备指令 97/23/EC。
安装与选型要点
MST21 推荐垂直安装，确保液囊水平，进口位于顶端、出口位于底端以保证自排。如需水平安装，疏水阀前最好安装下降管。
询盘或替换选型前，建议确认：
- 需要标准排量（MST21）还是高排量（MST21H）
- 口径是 ¼”、⅜”、½”、¾” 还是 1”
- 螺纹连接标准是 NPT 还是 BSP
- 填充液囊选 STD、SUB 还是 NTS
- 现场是否需要抗腐蚀的全不锈钢材质
- 是否需要安装隔离阀以便后续维护
技术资料覆盖
MST21 技术资料（TI-P125-08）覆盖工作范围、尺寸、排量、结构材料和安装尺寸等信息。安装维修指南（IM-P125-07）覆盖安全信息、安装步骤、调试、运行、维修和备件更换流程。对于伴热管线维护和替换询盘，这两个资料通常是确认选型和备件的第一组文件。
相关路径
- 回到压力平衡式蒸汽疏水阀分类页，继续比较 MST21 与 BPC32、BPS32、BPT13 等产品路线。
- 查看洁净蒸汽产品，了解食品、制药等行业适用的洁净蒸汽疏水阀。
- 查看蒸汽疏水阀知识，继续了解压力平衡式疏水阀的工作原理和选型方法。
继续完善 MST21 选型路径
MST21 的选型通常需要同时确认伴热管线布局、液囊填充液类型、安装方向和维护要求。
