VB14

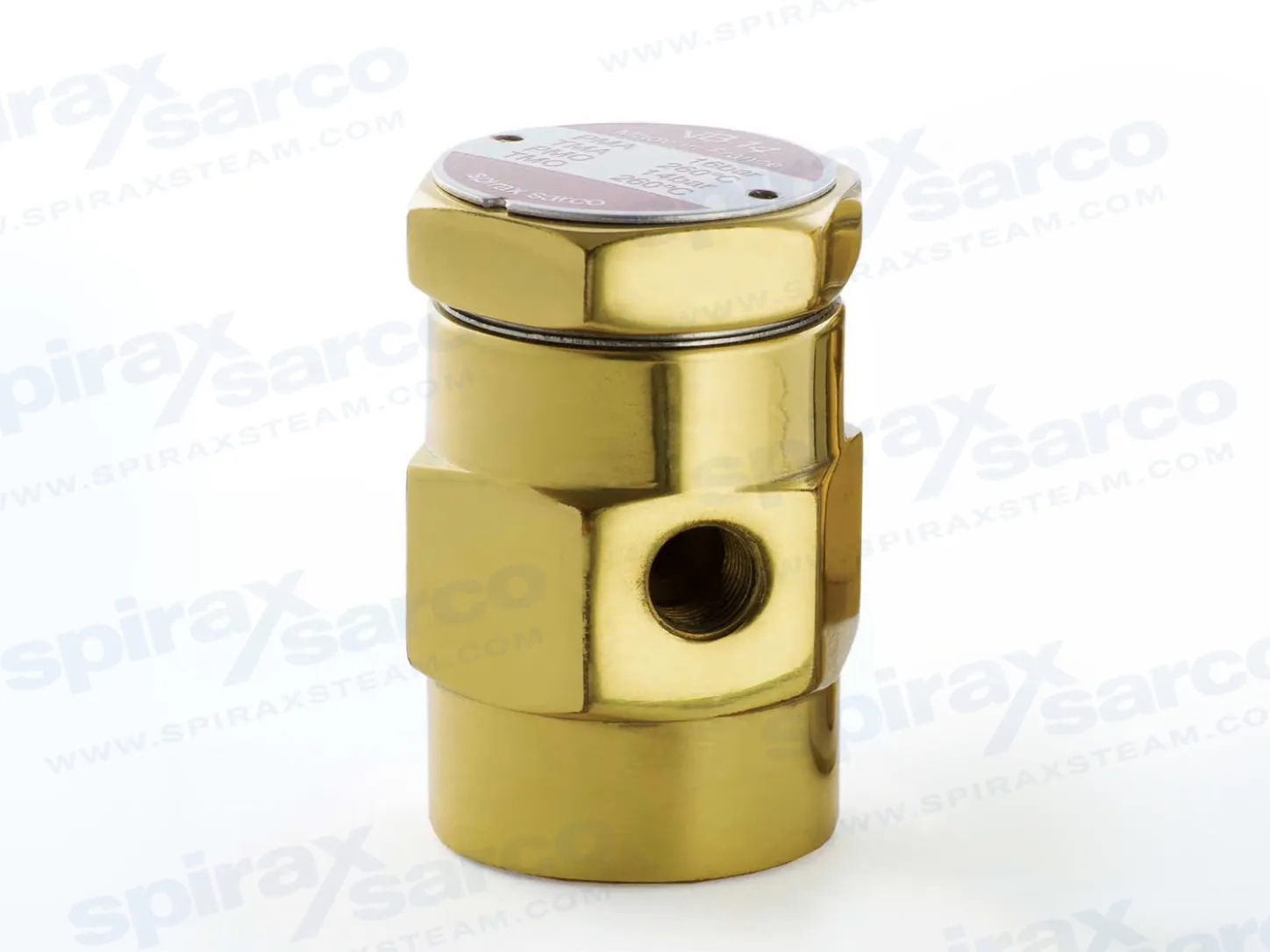

VB14 真空破坏器

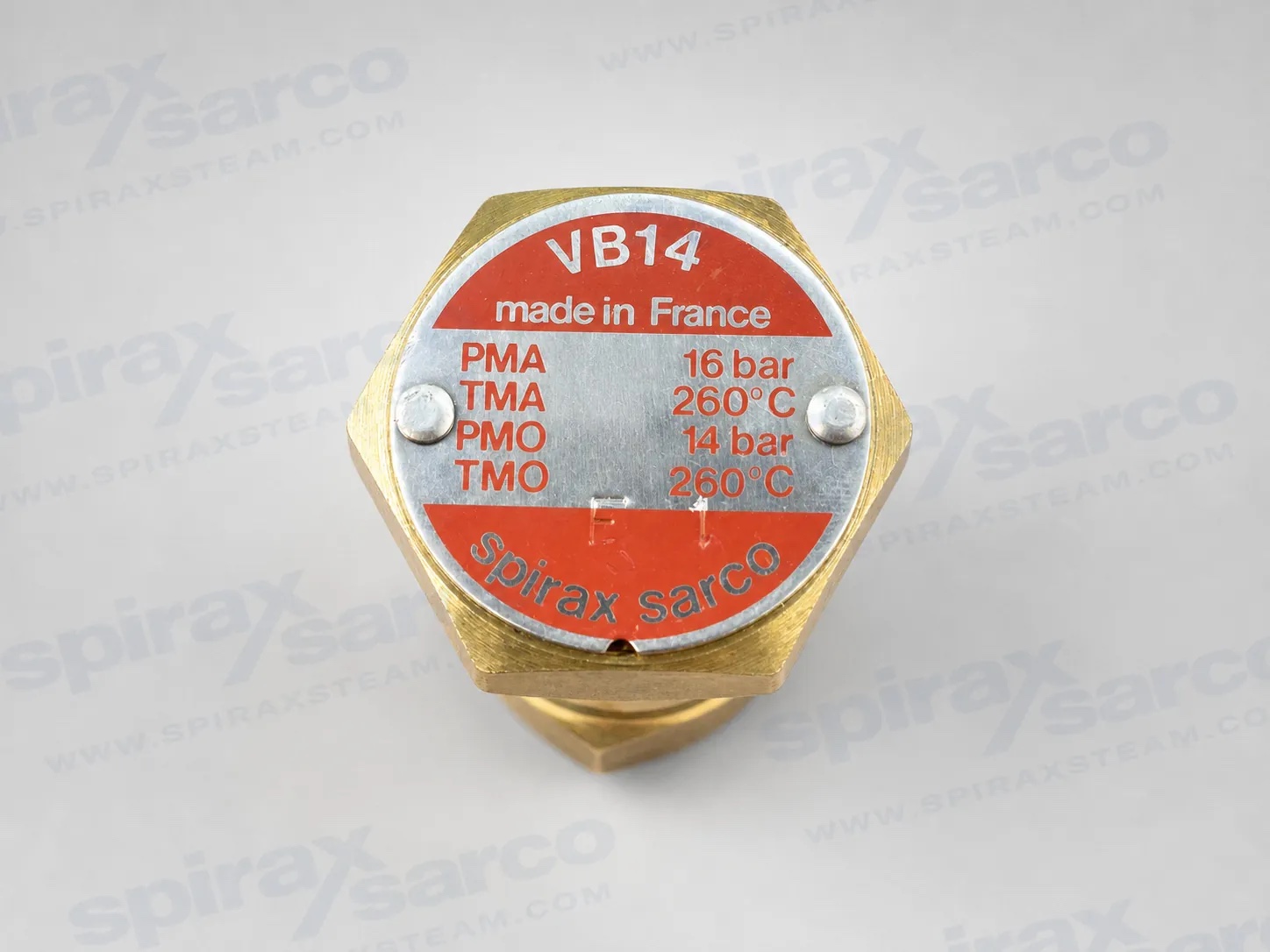

Spirax Sarco VB14 是一种用于凝结蒸汽和液体系统的紧凑型黄铜真空破坏器。设备冷却时，它会吸入空气，防止真空阻碍冷凝水排放和设备运行。
Spirax Sarco VB14 的选型与应用
Spirax Sarco VB14 真空破坏器是一种用于凝结蒸汽和液体系统的紧凑型黄铜装置。设备停机后冷却时，蒸汽会凝结成体积小得多的液体，从而可能产生真空。当内部压力低于进气压力时，VB14 会吸入空气，帮助换热器、盘管、容器和管道正确排水并正常运行。
VB14 属于更广泛的 Spirax Sarco 真空破坏器 系列，但本页面及其询价选项仅适用于 VB14 型号。
- 结构： 黄铜阀体和阀盖，配备不锈钢阀门部件。
- 用途： 用于凝结蒸气、蒸汽和液体系统的一般真空保护。
- 连接： ½ 英寸系统连接和 ⅛ 英寸进气口；可提供 BSP 或 NPT 版本。
- 安装： 垂直安装，系统连接口朝下，进气口应将排气导向安全位置。
- 维护： 当前安装指南将 VB14 规定为不可维护产品；发生故障时应更换整台装置。
产品用途与优势
VB14 用于停机后可能滞留蒸汽的蒸汽系统和换热器。容器冷却时，冷凝水所占体积远小于原蒸汽体积，可能形成真空状态。吸入空气可防止真空妨碍排水或设备运行。
- 适用于就地安装的紧凑型设计。
- 黄铜承压阀体。
- 不锈钢阀门和阀座。
- 垂直安装可确保规定的运行方向。
产品资料中的压力和温度数据
| 型号 | 最大压力 | 数据表 170007 中显示的温度上限 |
|---|---|---|
| VB14 | 14 bar | 7 bar 时为 260 °C |
连接、尺寸和质量
| 项目 | ½ 英寸 VB14 |
|---|---|
| 进气口，BSP | ⅛ 英寸 |
| A | 55 mm |
| B | 34 mm |
| C | 34 mm |
| 质量 | 0.35 kg |
材料
| 部件 | VB14 材料 |
|---|---|
| 阀体 | 黄铜 |
| 阀盖 | 黄铜 |
| 阀门 | 不锈钢 |
| 阀座 | 不锈钢 |

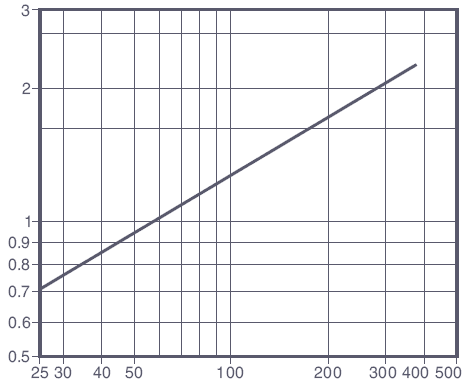

气流特性
功能与典型应用
当真空形成可能妨碍排水或运行时，VB14 会向凝结蒸汽或液体系统吸入空气。典型应用包括空气盘管的蒸汽入口、换热器、喷射系统、夹套式煮锅、锅炉给水箱、冷冻水管线和工艺液体管线。
尺寸、连接和结构
| 系统连接 | ½ 英寸 |
|---|---|
| 进气口 | ⅛ 英寸 |
| TI-4-103-US 中的标准连接 | NPT |
| 选项 | BSP 连接 |
| 结构 | 黄铜阀体，配备不锈钢阀门部件 |

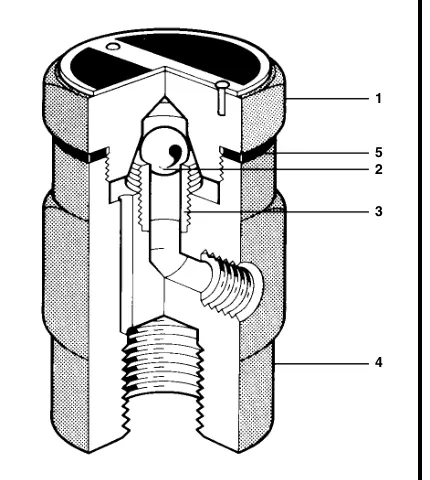

结构材料
| 编号 | 部件 | 材料 |
|---|---|---|
| 1 | 阀帽 | 黄铜，CU ZN 39 PB2 |
| 2 | 阀门止回球 | 不锈钢，Z 100 CD 17 |
| 3 | 阀座 | 不锈钢，Z10 CN 18 08 |
| 4 | 阀体 | 黄铜，CU ZN 39 PB2 |
| 5 | 垫片 | 镍增强剥离石墨 |
运行限制和特性
| 最大运行压力，PMO | 210 psig (14 bar g) |
|---|---|
| 最大运行温度 | 500 °F (260 °C) |
| 最大允许压力，PMA | 0 至 500 °F 时为 232 psig（0 至 260 °C 时为 16 bar g） |
| 最大允许温度，TMA | 0 至 232 psig 时为 500 °F（0 至 14 bar g 时为 260 °C） |
| 最大 Cv | 0.625 |
| 开启所需真空度 | 2 in H₂O (0.15 in Hg) |
当地法规可能限制在所述条件以下使用。限制条件仅适用于标准连接。

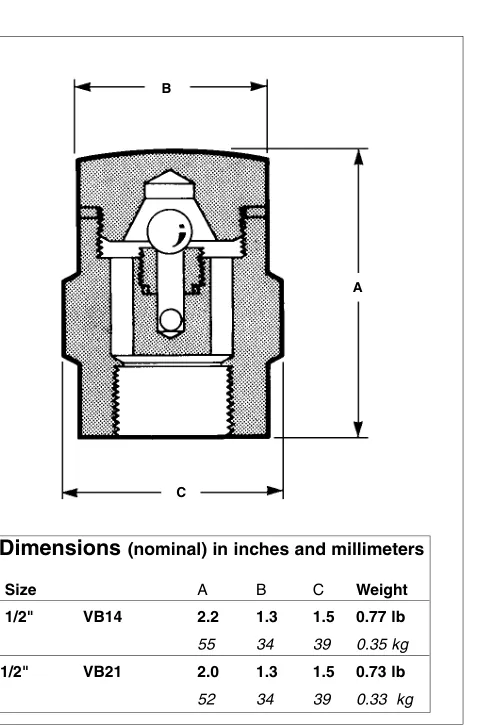

公称尺寸和质量
| 尺寸 | A | B | C | 质量 |
|---|---|---|---|---|
| ½ 英寸 VB14 | 2.2 in / 55 mm | 1.3 in / 34 mm | 1.5 in / 39 mm | 0.77 lb / 0.35 kg |
规格指南
对于调节式或开关式换热器和盘管，应使用真空破坏装置，但系统设计为真空回水时除外。应将其安装在控制阀与设备之间的供给侧。VB14 采用硬化球止回结构，工作部件为不锈钢，黄铜阀体适用于规定的运行条件。
安装

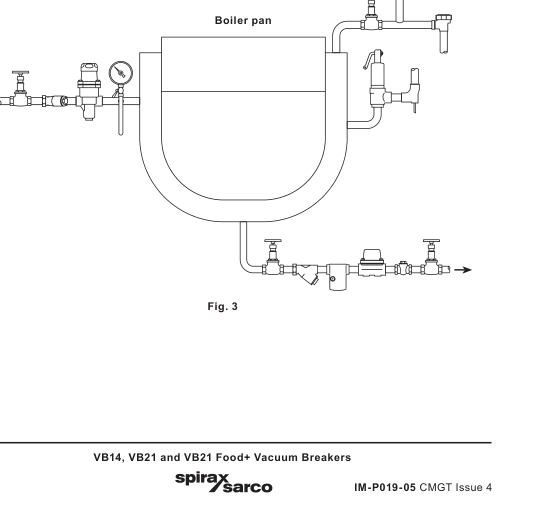

垂直安装，阀帽朝上，通常安装在回路的最高点。大型盘管或设备可能需要安装多个装置。适当时应安装隔离阀，以便进行维修。
TI-4-103-US 中的维护说明
将装置与系统压力隔离后，可拆下阀帽，检查球和阀座区域是否有杂物。维护决策应遵循当前安装指南；该指南将 VB14 规定为不可维护产品。
安装与维护指南
- 安全信息
- 产品信息
- 安装
- 调试
- 操作
- 维护
- 备件
1. 安全信息
重要提示： 只有由具备资质的人员按照操作说明正确安装、调试、使用和维护产品，才能确保安全运行。请遵守管道和装置施工的一般安装与安全说明，并使用正确的工具和安全设备。
1.1 预期用途
请参阅安装和维护说明、铭牌及技术信息，以确认 VB14 适用于预期应用。根据适用的 EU 和 UK 压力设备要求，本产品属于第 2 组气体和第 2 组液体的 SEP 类别。
| 产品 | 第 1 组气体 | 第 2 组气体 | 第 1 组液体 | 第 2 组液体 |
|---|---|---|---|---|
| VB14 | — | SEP | — | SEP |
- 本产品适用于第 2 组中的蒸汽、空气或水/冷凝水。如需考虑使用其他流体，请先联系 Spirax Sarco。
- 检查材料适用性以及所有压力和温度限制。如果产品限制低于系统限制，或故障可能导致危险的超压或超温，请配置安全装置。
- 确定正确的安装位置和流体流向。
- 不得使连接系统对产品施加外部应力。安装人员负责评估并降低这些应力。
- 在蒸汽或其他高温工况下使用前，应从连接处拆除保护盖，并在适用时从铭牌上撕除保护膜。
1.2 进入
提供安全的进入通道，并在必要时设置有适当防护的工作平台。如有需要，安排适当的起重设备。
1.3 照明
提供充足的照明，尤其是在需要进行精细作业的区域。
1.4 危险液体或气体
考虑管道当前及之前输送的介质，包括易燃材料、危害健康的物质和极端温度。
1.5 危险环境
评估爆炸危险区域、缺氧、有害气体、极端温度、高温表面、火灾危险、过度噪声和运转机械等因素。
1.6 系统
评估拟进行的工作对整个系统和人员的影响。隔离不得使排气装置、保护装置、控制装置或报警装置失效。应逐渐操作隔离阀，以避免系统冲击。
1.7 压力系统
隔离所有压力，并将其安全排放至大气。考虑采用双重隔离，并对关闭的阀门进行锁定或贴标签。不得仅因压力表读数为零，就认为系统已经泄压。
1.8 温度
隔离后留出足够时间，使温度恢复到安全水平。
1.9 工具和耗材
开始工作前确认备有适用的工具和耗材。在适用的情况下，仅使用原装替换产品。
1.10 防护服
评估是否需要采取防护措施，以防止化学品、高温或低温、辐射、噪声、坠落物以及眼部和面部受到伤害。
1.11 工作许可证
工作必须由胜任人员执行或监督。安装和操作人员必须接受正确使用方面的培训。存在正式工作许可证制度时，应遵守该制度；否则，应确保责任人员了解工作内容，并在必要时安排安全监护人员或设置警示标志。
1.12 搬运
应根据作业、人员、负载和工作环境评估人工搬运风险，并采用适当的搬运方法。
1.13 残余危险
外表面可能变得非常热。在 VB14 的最大允许工况下，表面温度可能接近 260 °C (500 °F)。本产品不能自行排液，因此拆卸时应特别小心。
1.14 冻结
当产品可能暴露于低于冰点的温度时，应采取措施防止冻害。
1.15 废弃处理
除非另有说明，本产品可回收。请查看当前的产品合规信息，并遵守当地的回收和废弃处理法规。
1.17 退回产品
退回产品时，请提供有关污染残留物、机械损坏、危险和所需预防措施的书面信息，包括相关安全数据表。
2. 产品概述
2.1 描述
VB14 是一种小型专用黄铜真空破坏阀，适用于冷凝蒸汽、蒸汽或液体系统的一般应用，压力最高可达 14 bar g (203 psi g)。
标准： 本产品符合相关 EU 压力设备指令和 UK 压力设备（安全）法规。
认证： 可提供制造商的典型测试报告。下订单时，请注明所有认证和检验要求。安装指南所引用的进一步数据参见技术信息表 TI-P019-02。

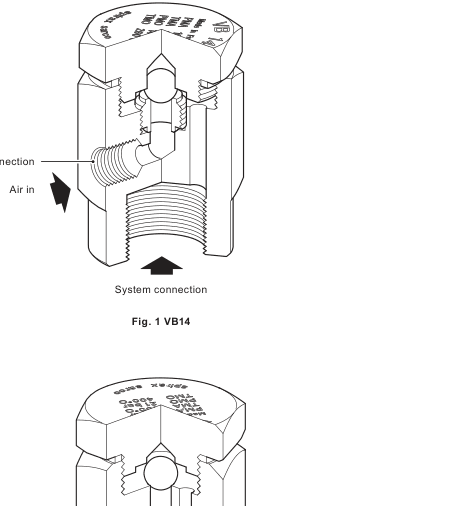

2.2 尺寸和管道连接
| 连接 | VB14 |
|---|---|
| 系统连接 | ½-inch 螺纹 BSP 或 NPT |
| 进气连接 | ⅛-inch 螺纹 BSP 或 NPT |

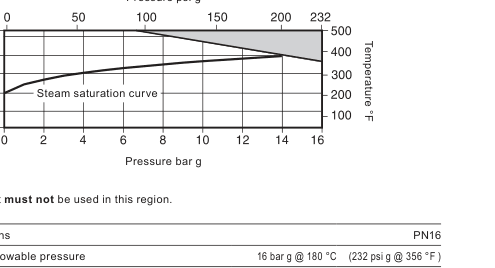

2.3 压力和温度限制
| 阀体设计工况 | PN16 |
|---|---|
| PMA，最大允许压力 | 16 bar g at 180 °C (232 psi g at 356 °F) |
| TMA，最大允许温度 | 260 °C at 7 bar g (500 °F at 101 psi g) |
| 最低允许温度 | -196 °C (-321 °F) |
| PMO，饱和蒸汽的最大工作压力 | 14 bar g (203 psi g) |
| TMO，最大工作温度 | 260 °C at 7 bar g (500 °F at 101 psi g) |
| 最低工作温度 | 0 °C (32 °F) |
| 最大冷态水压试验压力 | 24 bar g (348 psi g) |
3. 安装
安装前： 遵守第 1 节中的所有安全信息，并根据说明、铭牌和技术数据确认产品适用性。
- 检查材料、压力和温度限制。如果产品的最大工作限制低于系统限制，请安装安全装置。
- 确定正确的安装位置和流体流向。
- 在高温工况下使用前，拆除所有保护盖以及适用的铭牌保护膜。
- 始终垂直安装，并使系统连接口位于底部。
进气口向大气排放。由于排出的流体温度可能达到 100 °C (212 °F)，应将其引至安全位置。
4. 调试
安装或维护后，确认系统功能完整，并测试所有报警装置和保护装置。
5. 操作
VB14 可保护蒸汽装置和工艺设备免受真空影响，同时使冷凝水能够从管道和储存容器中有效排出。阀门的 Kv 值为 0.52，开启所需的差压为 4.6 mmHg。

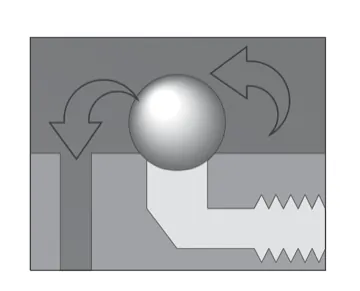

正常运行
精密研磨的不锈钢球被牢固地压在阀座上，从而实现严密关闭。

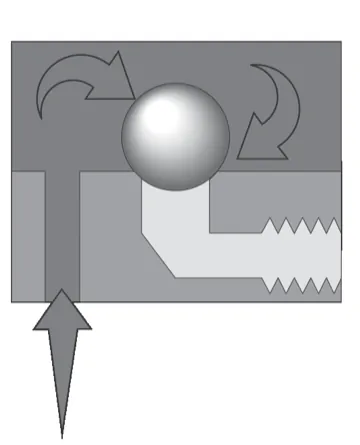

冷却
蒸汽开始冷凝，压力下降。在上腔室内的压力低于进气压力之前，阀球会保持在其上部阀座上；进气压力通常为大气压。

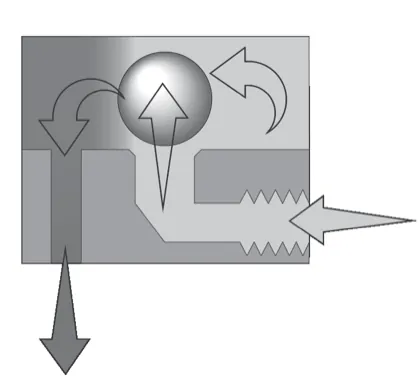

出现真空时
阀球从阀座上升起，空气通过上腔室吸入，从而防止形成真空。
6. 维护
维护前： 遵守第 1 节中的安全信息。
VB14 为免维护产品。发生故障时，应更换整套装置。
7. 备件
无备件可供提供。
订购示例
1 台 Spirax Sarco VB14 真空破坏器，配有 ½-inch BSP 螺纹连接。
