M10S
M10S 三片式球阀
用于蒸汽和工业流体开关隔离的三片式球阀，提供全通径和缩径通道，以及螺纹、焊接和法兰连接选择。

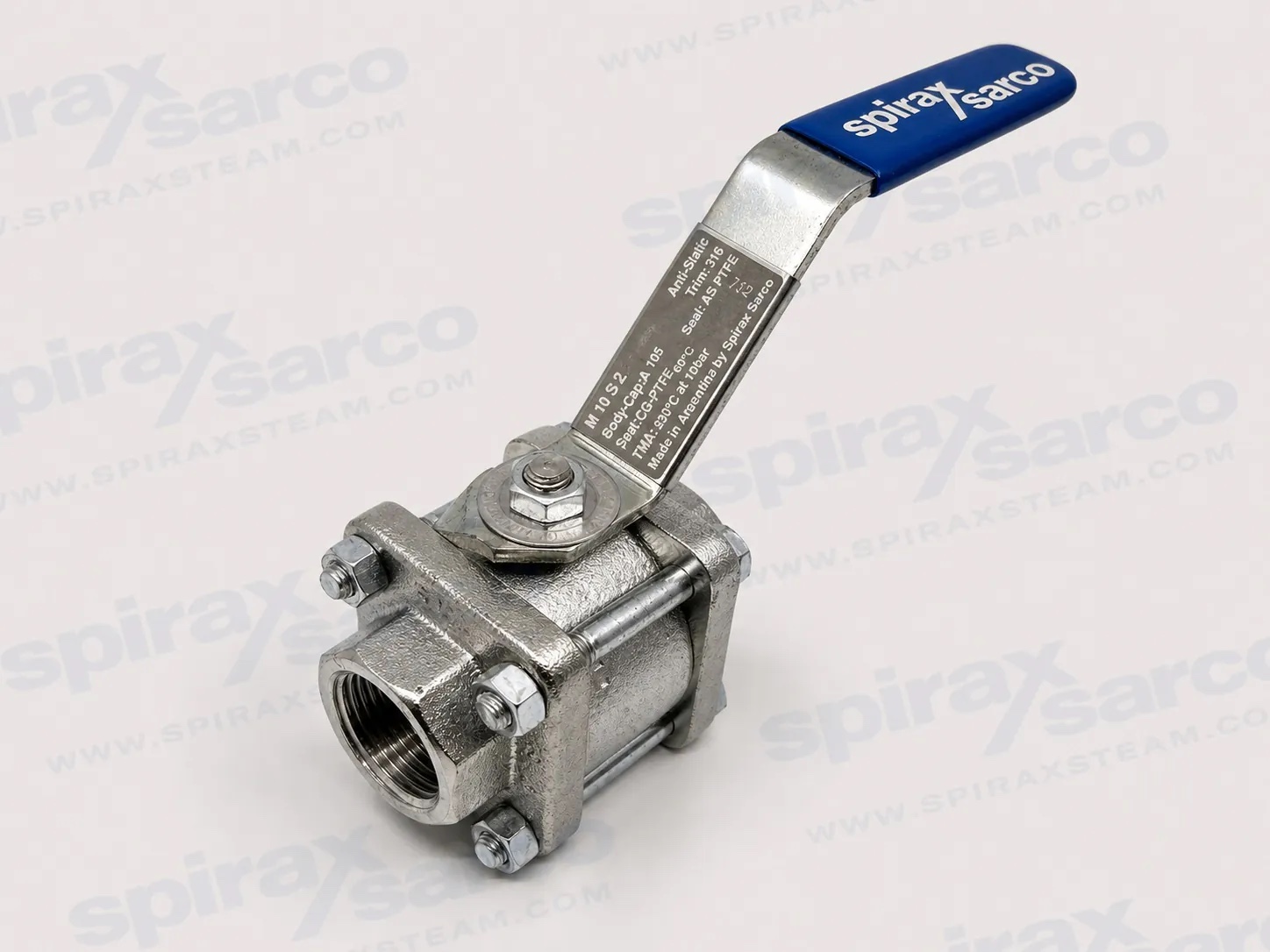

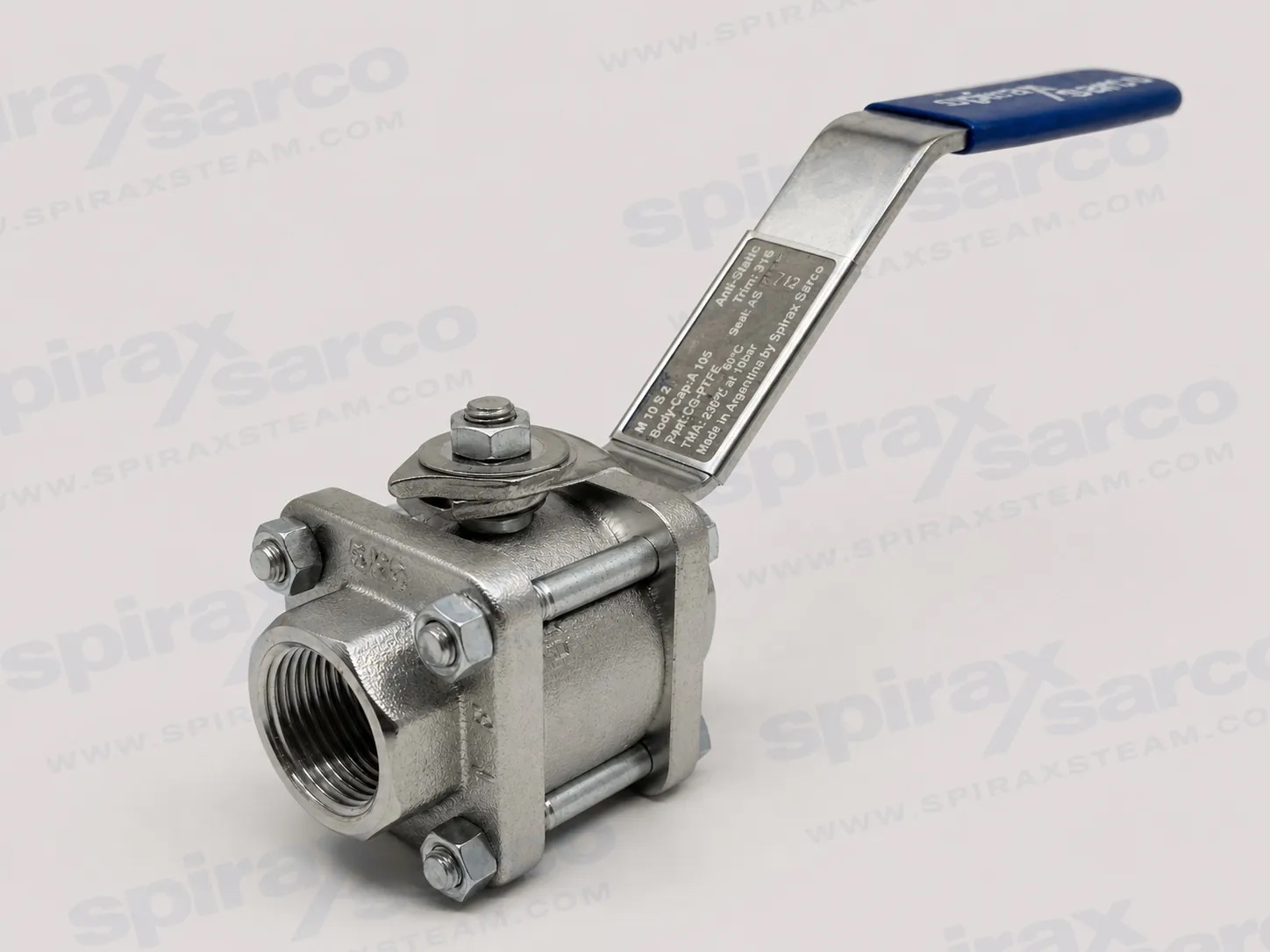

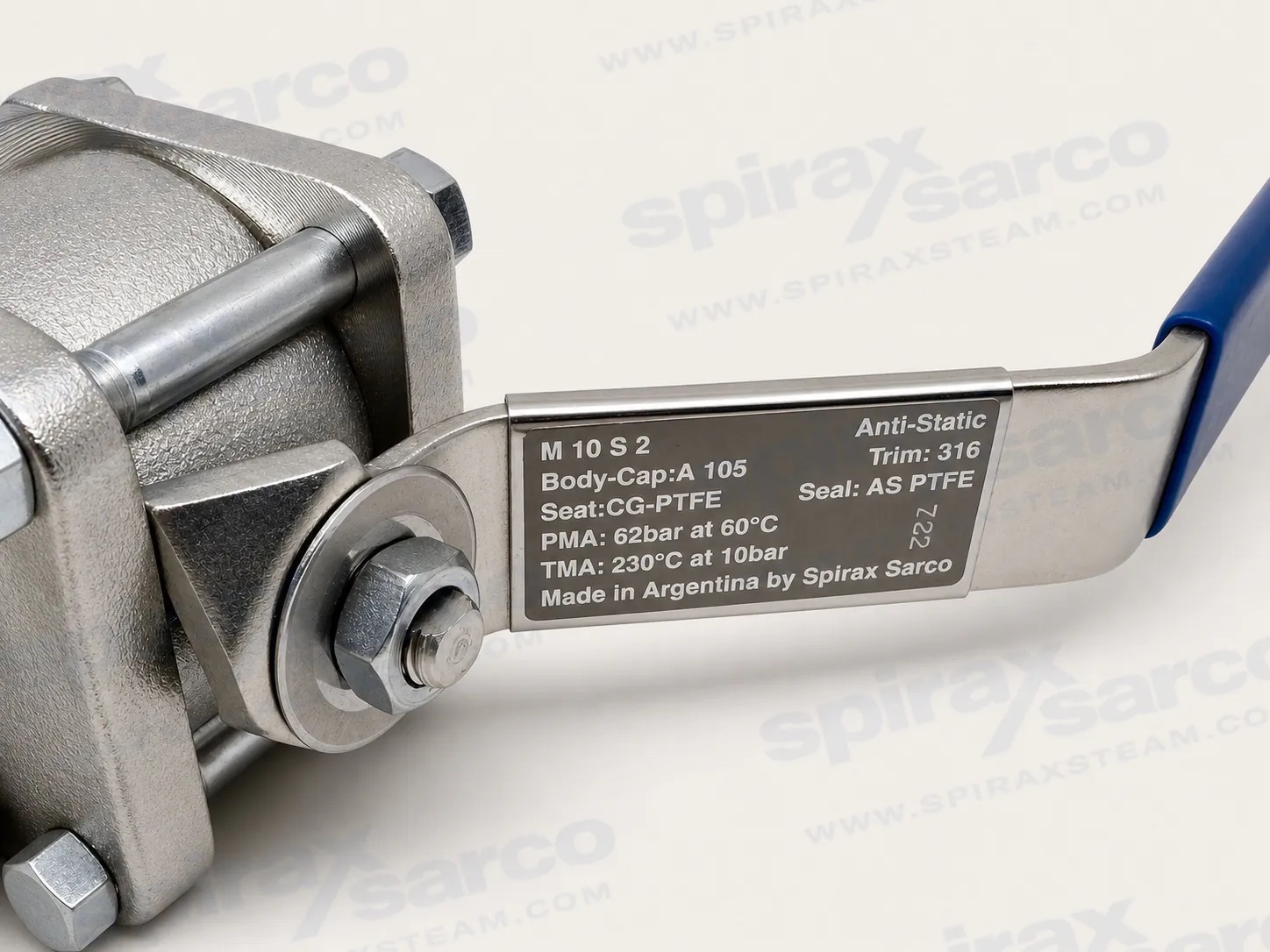

M10S 三片式球阀

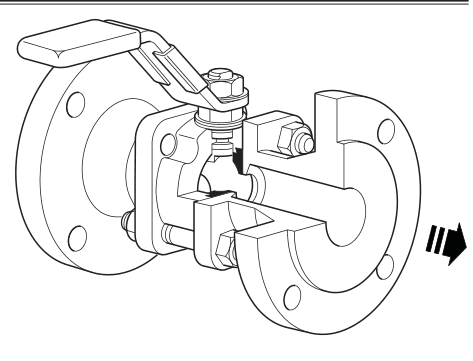

斯派莎克 M10S 是 三片式球阀 用于蒸汽和其他工业流体的强制隔离。它用于上班/下班，而不是调制控制。螺纹和焊接版本无需从管道上拆下阀门即可进行维修，这有助于限制需要进行常规阀座或阀杆密封工作的中断。
该系列提供全通径或缩径端口以及螺纹、对焊、承插焊和法兰连接。根据适用的连接标准和官方压力-温度限制选择订购的配置；法兰标准和流体服务可以施加比阀体设计条件更低的操作限制。
相关隔离设备请参见 球阀 类别。以下技术数据基于斯派莎克、TI-P133-06、CMGT Issue 22。
斯派莎克 M10S 产品范围和连接
M10S 具有三件式阀体、PDR 0.8 碳/石墨增强 PTFE 阀座以及 AISI 316 球和阀杆组件。它有全通径和缩径版本。漏电测试为ISO 5208 Rate A / EN 12266-1 Rate A，防静电装置符合ISO 7121和BS 5351。
该产品根据 EU Pressure Equipment Directive 和 UK Pressure Equipment (Safety) Regulations 进行记录，并根据适用 ASME 法兰版本的 ASME B16.34、ASME B16.10 和 EN 558 进行设计。如果在下订单时指定，则可提供 EN 10204 2.2 和 3.1 认证。
端口配置 | 公称尺寸 | 法兰尺寸 | 记录的连接 |
|---|---|---|---|
全通径 | 1/4 in to 2 in | DN15 to DN50 | BSP、BSPT、NPT、BW Sch40/40S、SW、ASME Class 150/300 和 EN 1092 PN40（如适用） |
缩径 | 1/2 in to 2 1/2 in | DN15 to DN65 | BSP、BSPT、NPT、BW Sch40/40S、SW、ASME Class 150/300 和 EN 1092 PN40（如适用） |
M10S 操作限制
车身设计状况 | PN100 |
|---|---|
最大允许压力（PMA） | 100 bar g at 60 C |
最高允许温度（TMA） | 260 C at 0 bar g |
最大工作压力，饱和蒸汽（PMO） | 17.5 bar g |
最高工作温度（TMO） | 260 C at 0 bar g |
最低工作温度 | -29 C |
最大冷水压试验压力 | 150 bar g |
燃气服务限制 | 40 bar g最大工作压力 |
工作压力受到适用的压力-温度范围的限制，并且可能进一步受到法兰标准的限制。确认最终任务时使用所选的连接、端口和服务介质。
精选建筑材料
部分 | 材料 |
|---|---|
球 | AISI 316 不锈钢 |
干 | AISI 316 不锈钢 |
座位 | 碳/石墨增强 PTFE、PDR 0.8 |
阀杆密封 | 加强型PTFE，防静电 |
弹簧垫圈 | AISI 301 不锈钢 |
铭牌 | AISI 430 不锈钢 |
流量及运行数据
港口 | 1/4 in | 3/8 in | 1/2 in | 3/4 in | 1 in | 1 1/4 in | 1 1/2 in | 2 in | 2 1/2 in |
|---|---|---|---|---|---|---|---|---|---|
缩径Kv | 2.5 | 6.8 | 6 | 10 | 27 | 49 | 70 | 103 | 168 |
全通径 Kv | 2.5 | 6.8 | 17 | 36 | 58 | 89 | 153 | 205 | 未列出 |
缩径操作扭矩，Nm | 2 | 2 | 2 | 3.5 | 13 | 21 | 30 | 40 | 45 |
全通径操作扭矩，Nm | 未列出 | 未列出 | 3.5 | 13 | 21 | 30 | 40 | 45 | 未列出 |
对于转换，Cv (UK) = Kv x 0.963 和 Cv (US) = Kv x 1.156。公布的扭矩值适用于最大压差为 100 bar 的频繁操作；当阀门长时间保持在固定位置时，扭矩会增加。
M10S 安装、选项和服务
安装前根据实际情况确认尺寸、压力等级、结构材料和端部连接。避免管道错位，安装在上游 过滤器和过滤器 磨料颗粒可能会损坏阀座，并允许进行操作和维护。在蒸汽应用中，在上游安装截流排水袋并缓慢打开阀门以减少水击风险。
只能焊接承插焊和对焊连接形式。它们必须在焊接前拆卸，每个端部单独焊接，并且只有在端部冷却后才能重新组装阀门。请勿焊接螺纹或法兰碳钢版本。
选项或服务项目 | 书面规定 |
|---|---|
可选附加功能 | 自排气球、50 mm 或 100 mm 加长阀杆、可锁定手柄并可根据要求进行完全脱脂准备 |
可用备件 | 阀座和阀杆密封套件 |
