DP17 先导式减压阀

DP17 先导式减压阀

斯派莎克 DP17 是一款先导式减压阀，用于控制工艺和公用工程系统中的下游蒸汽压力。它适用于用汽点需要稳定减压压力，而上游供汽压力和工艺需求在规定运行范围内变化的应用。该阀采用先导控制机构、可调压力弹簧和主阀组件，使下游压力信号能够调节主流路。

DP17 的技术文件主要针对蒸汽工况。当前补充安全信息将蒸汽、空气和第 2 组惰性工业气体列为预期介质，但同时要求安装人员在使用前检查材料适用性、压力和温度。用于任何其他流体时，均需获得制造商确认。当项目从蒸汽工况改为压缩空气或其他气体工况时，这一区别非常重要：必须针对实际订购的阀门确认具体介质、温度、密封兼容性和保护要求。

DP17 如何控制压力

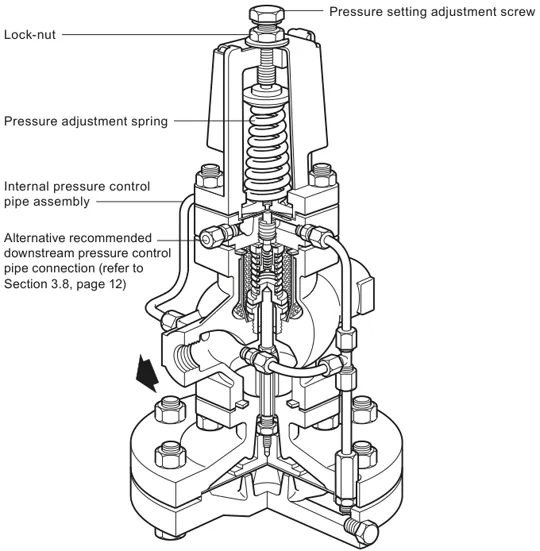

先导阀感测减压后的压力，并控制主膜片腔内的压力。随后，主阀通过调节，仅允许维持下游设定值所需的流量通过。压力调节弹簧提供本地设定值输入，内部压力控制管将下游信号反馈至先导回路。这种结构使 DP17 无需外部电气控制信号即可实现压力控制。

阀门配有变刚度锥形压力调节弹簧，下游压力范围为 0.2-17 bar g。该调节范围并不意味着每套装置都能在此范围内的每个压力点运行：可实现的减压幅度、蒸汽状态、阀门容量、管路和下游设备仍需纳入选型核查。最大压差不得超过最大工作压力，并且必须遵守所选连接标准对应的压力-温度曲线。

对于要求更高控制精度、更佳稳定性或最大容量工况的应用，安装说明规定可使用外部连接替代内部压力控制管。外部管线连接至减压主管顶部平稳的直管段，并保持正向坡度，使冷凝水能够从阀门处排出。这是针对特定工况的安装选项，并不意味着可以绕过正常的压力控制机构。

DP17 在蒸汽系统中的安装位置

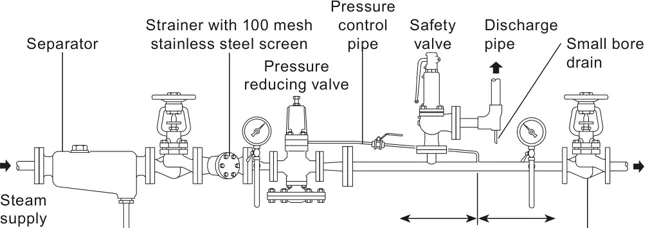

DP17 减压站通常安装在上游隔离设备和蒸汽调节设备之后、受保护的低压配汽系统或工艺设备之前。技术文件建议的布置包括带疏水阀组的上游汽水分离器、100 mesh过滤器、上游和下游压力表以及下游安全阀。这些部件各有不同作用：汽水分离器和疏水阀组有助于提供干燥蒸汽；过滤器可减少进入先导阀和主阀的污物；压力表便于设定和监测；如果减压阀在开启状态下发生故障，安全阀可保护设备。

DP17 可用于单级减压工况，说明书也介绍了适用于更广泛运行要求的并联和串联布置。当容量或负荷变化要求采用分级布置时，可使用并联阀门。对于超过 10 比 1 的压力调节比，可能需要考虑串联布置，两阀之间应设置正确选型的中间管路，其长度至少相当于 50 倍管径，并具备充分的排水措施。这些布置应按完整减压站进行设计，而不应视为对单阀规格的简单变更。

阀门两侧的管路尺寸应确保流速不超过 30 m/s。不得将热膨胀、支撑不足或未对中产生的管路应力传递至阀体。优先采用全通径隔离阀。如果下游控制设备动作迅速，在可行情况下，该设备与 DP17 之间应至少间隔 50 倍管径，或设置中间容器，以限制压力脉冲并确保稳定运行。下游管路还必须正确设置疏水装置，防止冷凝水积聚在阀门出口处。

DP17 的规定运行范围

斯派莎克 DP17 的阀体设计条件为 PN25。最大允许压力为 120 deg C 时的 25 bar g，最大允许温度为 232 deg C，最低允许温度为 -10 deg C。对于饱和蒸汽，最大工作压力为 17 bar g。最高工作温度为 232 deg C，最低工作温度为 0 deg C；如需在更低工作温度下运行，应咨询制造商。冷态水压试验压力最高可达 38 bar g，但在已安装内件的情况下，试验压力不得超过 25 bar g。

这些数值是极限值和选型核查条件，不能替代尺寸计算。尤其需要注意的是，17 bar g 的蒸汽工作压力上限并不意味着下游压力、上游压力、压差和容量可以相互独立地选择。应确认阀门处的蒸汽压力和温度、所需下游设定值、负荷范围、连接标准以及下游装置的安全工作压力。下游安全阀设定值必须低于受保护设备的安全工作压力，并应考虑无负荷压力设定值和安全阀回座特性。

连接方式和选型核查

DP17 提供 DN15LC、DN15、DN20、DN25、DN32、DN40 和 DN50 口径。螺纹连接采用 BSP 平行螺纹，NPT 仅适用于 DN15 至 DN25。规定的标准法兰选项包括：DN15-DN50 采用 BS 4504 PN16 和 PN25；DN25-DN50 采用 BS 10 Table H 和 ANSI 300；DN15-DN50 采用 JIS 10、JIS 16 和 ANSI 150。DN15-DN20 的 BS 10 Table F 和 DN15 的 ANSI 300 可按要求提供。将询价转为订单前，必须确认具体连接方式、公称尺寸、压力等级和当地标准。

准备询价时，应说明所需尺寸、连接类型、上游压力、下游压力、最小和最大负荷、蒸汽状态、工作温度、安装方向以及下游保护布置。如计划用于气体工况，应提供气体成分，并在选阀前确认允许的介质适用范围。

对于更广泛的产品系列规划，减压阀系列提供了相关产品背景。DP17 页面仍仅限于该具体型号：不会添加尚未确认适用于 DP17 的变型、备件、其他弹簧范围或连接选项。

安装、调试和维护要求

将 DP17 安装在水平管道上，并使主膜片腔位于管道下方。调试前清除上游管路中的松散污物，检查过滤网，并缓慢开启上游隔离阀。进行标准本地调节时，首先使弹簧处于松弛状态，打开压力表隔离旋塞，顺时针转动调节螺钉，直至达到所需下游压力，然后紧固锁紧螺母，再缓慢开启下游阀门。安装或维护后，应测试整个系统以及所有报警或保护装置。

维护是减压站选型决策的一部分。说明书建议每隔 12-18 个月进行一次全面检修，最好将阀门从管线上拆下。应检查主阀阀座和阀头、先导阀腔、过滤网、主膜片和先导膜片，并根据需要进行修复或更换。任何操作都必须先进行隔离并安全泄压，留出时间使高温表面冷却，并由具备资质的人员使用适当的防护装备执行。应使用原装备件，并遵循阀门随附的完整安装和维护说明。

在确认运行范围、减压站保护措施和维护空间后，斯派莎克 DP17 可提供一种定义明确的先导式蒸汽减压方案。最终选型始终应依据当前技术资料、装置实际工况以及每个下游部件的压力等级进行核查。
