25P 导阀型蒸汽减压阀

25P 是一款自作用导阀型蒸汽减压阀,口径覆盖 ½"–4",另有 6" 规格。铸铁或铸钢阀体、NPT 或 ANSI 法兰连接,三种颜色标识的先导阀弹簧覆盖 3–250 psi 的下游压力。

导阀型结构,面向蒸汽系统稳定减压 资料覆盖 1/2" 至 5" 口径范围 已提供蒸汽流量图,便于容量校核 已有独立安装维修文档,便于现场实施

产品要点

型号25P
结构形式导阀型减压阀
主要介质蒸汽
资料口径范围1/2" - 5"

斯派莎克 25P 导阀型蒸汽减压阀

斯派莎克 25P 是一款自作用导阀型蒸汽减压阀。它把高压蒸汽减到用汽设备最经济的运行压力,并使设备免受超压危害。主技术资料给出的口径范围为 ½"–4",6" 口径另见单独的技术资料;连接形式包括 NPT 螺纹和 ANSI 法兰,阀体材质为铸铁或铸钢。

在斯派莎克产品系列中,25P 属于减压阀类产品,该类产品用于在蒸汽和工业流体系统中维持受控的下游压力。25P 采用导阀控制、膜片执行的结构,而非直动式:由小型压力先导阀控制独立的主阀,因此紧凑的先导阀能控制比同等外形尺寸的弹簧膜片执行机构大得多的阀门。

25P 导阀型减压阀的工作原理

下游压力通过外部感压管反馈到压力先导阀。先导阀把该反馈与其弹簧设定值比较,并调节主阀开度,使负荷变化时设定压力保持稳定。减压阀上的感压接口为 ¼" NPT。

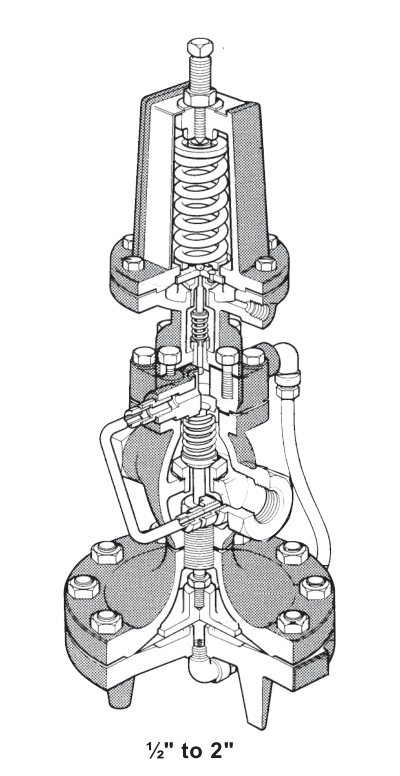

25P 导阀型减压阀 ½"–2" 剖视图,显示先导阀、主阀、膜片腔和感压管
25P ½"–2" 结构:压力先导阀直接安装在阀体上,控制单座主阀。来源:TI-P235-05-US。

½"–4" 规格的先导阀直接安装在阀体上;6" 规格的先导阀为外置式。两者的主阀均为单座结构并配硬化不锈钢阀内件,不需要蒸汽时可关闭至 ANSI/FCI 70-2 Class IV 密封等级。

关闭能力必须结合口径来看。½"–4" 的 25P 具备死端关闭能力,因此可承受下游系统完全关闭的工况。6" 的 25P 满足 Class IV 密封等级,但不适用于死端工况;因此当下游系统可能被完全关断时,6" 安装必须另设可靠的隔离措施。

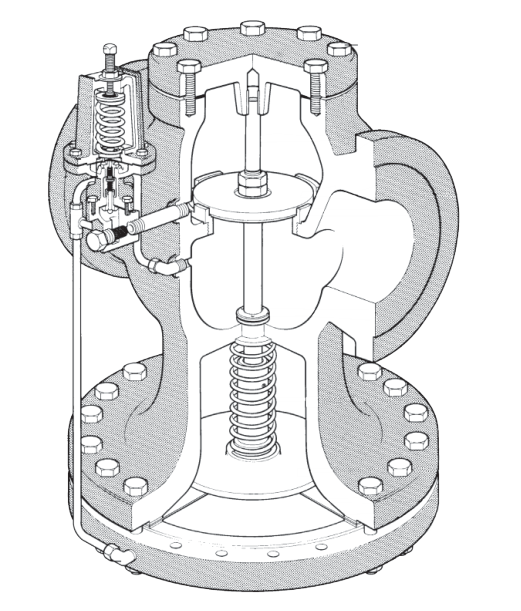

6" 25P 导阀型减压阀剖视图,显示外置式先导阀、主阀和膜片
6" 25P:先导阀为外置式。6" 规格满足 Class IV 密封等级,但不适用于死端工况。来源:TI-S39-02-US。

设定压力范围与先导阀弹簧

受控的下游压力由先导阀弹簧设定,共有三种颜色标识的弹簧可选:

  • 黄色:3–30 psi(0.21–2.1 bar)
  • 蓝色:20–100 psi(1.4–6.9 bar)
  • 红色:80–250 psi(5.5–17.2 bar)

三个范围有意重叠,因此接近两种弹簧交界处的工况通常用任一种都能满足。弹簧按所需的下游压力选择,而不是按进口压力;并且必须在订货前确定。

流量能力、Cv 值与选型

流量能力以给定进出口压力下各公称口径的饱和蒸汽流量(lb/h)发布。另有第二张流量表覆盖缩径 "S" 型,用于需要较低蒸汽流速的场合。全通径 Cv 值为:½" 为 3.48、¾" 为 6.5、1" 为 10.5、1¼" 为 14、1½" 为 20、2" 为 35、2½" 为 56、3" 为 74、4" 为 115、6" 为 280。缩径型 Cv 值更低,从 ½"S" 的 1.16 到 6"S" 的 156。

选型依据进口压力、所需下游压力和工况点的蒸汽流量,使用选型图表完成。发布的流量数据基于 1 psi 的调节精度,并假定管径能使蒸汽流速保持在合理范围,因此必须把管道选型图表与减压阀选型同时核对,而不是事后补查。

选型数据中阀体材质与工作压力相关联:超过 250 psi g 的工况必须采用铸钢阀体。

如果其他减压阀更适合该工况,同一系列中还有其它选择。DP27 导阀型减压阀是另一款导阀型减压阀,阀体为球墨铸铁;BRV2S 直接作用式减压阀则是适用于蒸汽和压缩空气工况的紧凑型直动式产品。对于较大的蒸汽负荷,25P 仍是导阀型、铸铁或铸钢的首选。

材料、连接形式与温度限制

阀体和阀盖为 ASTM A 126 CL B 铸铁或 ASTM A216 Gr WCB 铸钢。主阀瓣、主阀座和阀回位弹簧为不锈钢,主膜片为双层不锈钢元件。阀盖垫片和阀体垫片在较大口径上为石墨,½"–2" 为铜包覆垫片;先导阀垫片为石墨。

传动管材质随阀体材质而定:铸铁减压阀标配铜管和黄铜接头,铸钢减压阀配不锈钢管。当温度更高或有其它要求时,各口径也可选用不锈钢传动管备件套件。不锈钢传动管的最高温度为 600 °F(316 °C)。

连接形式方面,铸铁阀体可选 NPT 螺纹以及 ANSI 125 或 150 法兰;铸钢阀体可选 NPT 以及 ANSI 250 或 300 法兰。资料中另列 ANSI 150 和 ANSI 250 法兰选项,其中 ANSI 250 选项不含 2" 规格。压力温度限制按铸铁和铸钢阀体分别给出包络图,并与蒸汽饱和曲线对照绘制。图中阴影区为不建议使用的区域;在该区域运行必须安装不锈钢传动管。

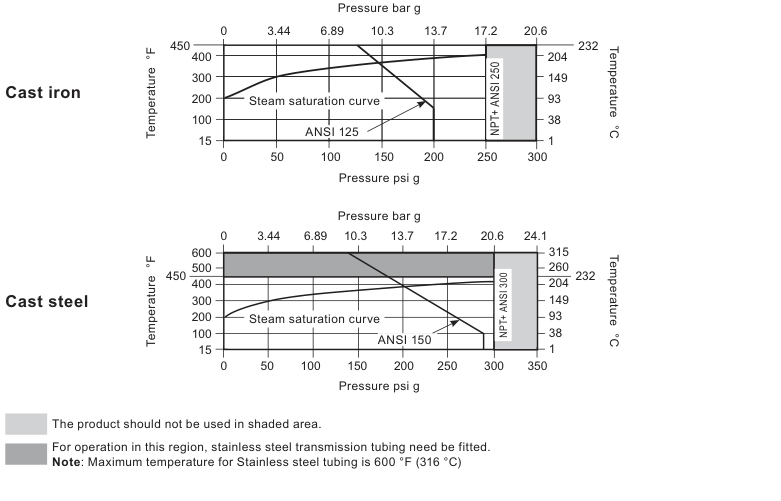

25P 铸铁与铸钢阀体的压力温度限制图,并与蒸汽饱和曲线对照
铸铁与铸钢阀体的压力温度限制。必须避开阴影区;在该区域运行需使用不锈钢传动管。来源:TI-P235-05-US。

影响选型的安装要求

减压阀安装在水平管道上,并配置合适的旁通阀和隔离阀,以便在不停止装置运行的情况下检修。上游安装蒸汽疏水阀,防止冷凝水进入减压阀;疏水阀和减压阀均需加装过滤器保护,6" 规格的资料建议采用过滤器分离器组。

感压管必须从下游直管段引出,距最近管件至少 10 倍管径。这一距离是功能要求而非偏好:感压点靠近弯头、异径管或其它管件时读取到的是失真压力,减压阀就会维持错误的下游压力。感压管属于安装的一部分而不是附件,其走向和材质必须与管道一并规划。

布置阶段需要核对重量。½" 铸铁减压阀约重 32 lb(14.5 kg),4" 铸铁减压阀约重 284 lb(129 kg),铸钢型在各口径上略重。6" 规格约重 595 lb(270 kg),通常需要独立管道支撑。

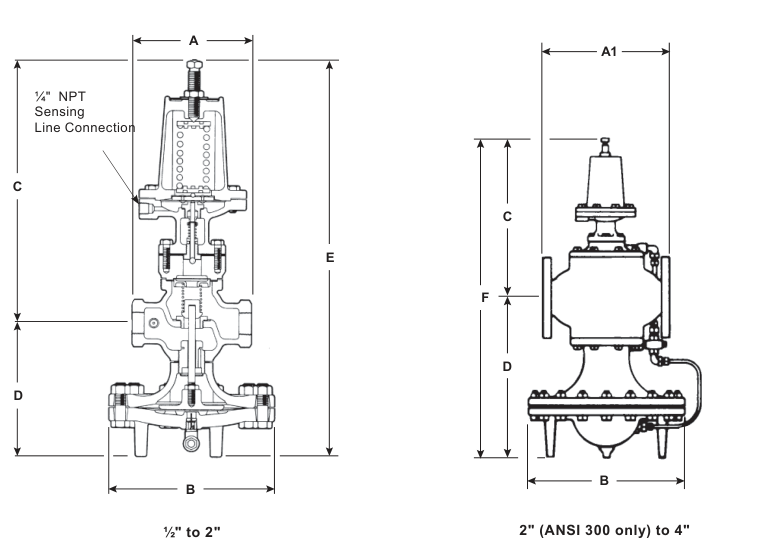

25P ½"–2" 与 2"–4" 阀体的外形尺寸图,标注 A、A1、B、C、D、E、F 尺寸及 ¼" NPT 感压接口
½"–2" 与 2"(仅 ANSI 300)–4" 阀体的外形尺寸,并标注 ¼" NPT 感压接口。来源:TI-P235-05-US。

维护、备件与资料

25P 依据正式发布的安装维修指南进行维护,该指南随每台减压阀提供;½"–4" 规格对应 IM-P717-06-US,6" 规格对应 IM-3-000-US。可选备件按口径组分别列出。

½"–4" 系列的完整技术数据、材料清单、尺寸和重量见技术资料,6" 规格另有单独资料。整个 25P 系列(含缩径型)的选型数据发布在选型图表中。本页提供的可下载文件是上述资料的当前版本,也是安装、调试和维护工作的依据。

订购斯派莎克 25P 前的确认事项

在确定减压阀规格前,请确认以下事项:

  • 公称口径和连接形式,包括需要 ANSI 125/150 还是 ANSI 250/300 法兰规格
  • 阀体材质,注意超过 250 psi g 必须采用铸钢
  • 进口压力、所需下游压力和工况点蒸汽流量,并与选型图表核对
  • 覆盖所需下游压力的先导阀弹簧范围
  • 下游系统是否可能被完全关断;这决定是否需要死端关闭能力,并排除 6" 规格用于该工况
  • 全通径还是缩径 "S" 型的流量能力更适合所需蒸汽流速
  • 传动管材质,特别是当工况点落在压力温度图中要求使用不锈钢管的区域时
  • 减压阀、旁通和感压管走向所需的空间

订货前对照当前技术数据核对以上各项,可避免两类最常见的选型错误:按错误流量选定的减压阀,以及弹簧无法达到所需下游压力。
