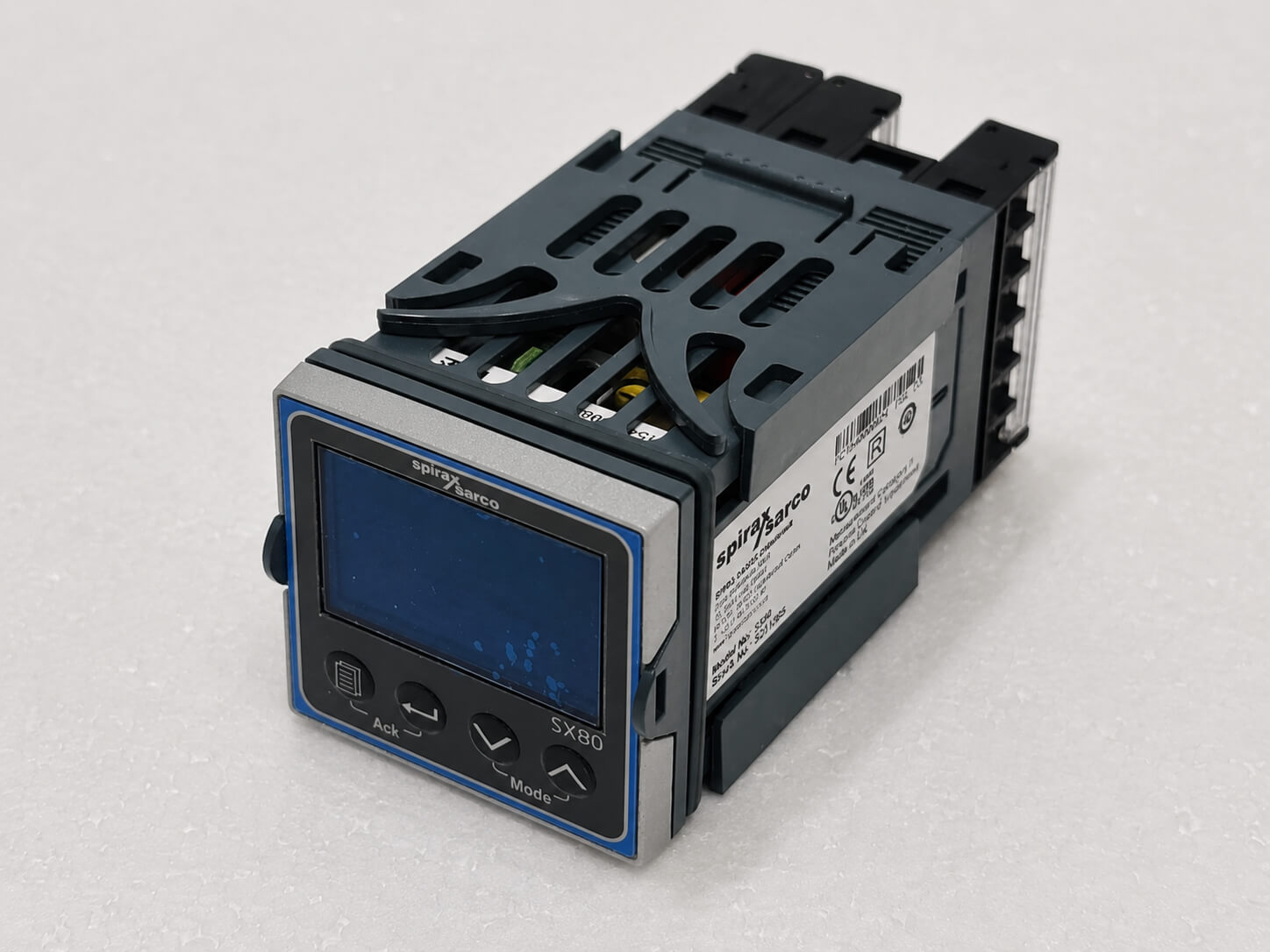

SX80 控制器
SX80 是斯派莎克 1/16 DIN 面板安装式过程控制器，适用于单设定点或多设定点控制应用，可与控制阀、电子仪表及电气执行元件配套使用。它支持热电阻、热电偶、mA 和 mV 通用输入，具备 VMD 三点输出和 4-20 mA 模拟输出，并内置 18 VDC 变送器辅助电源，便于现场快速调试。
1/16 DIN 面板安装式过程控制器通用输入：热电阻、热电偶、mA 和 mV 信号通用输出：VMD、连续电流/电压、继电器及逻辑输出内置 18 VDC 变送器辅助电源，支持 5 位快速代码配置
产品要点
型号SX80
产品类型1/16 DIN 面板安装式过程控制器
输入信号通用：热电阻、热电偶、mA、mV
输出VMD 三点 + 4-20 mA 模拟
电源85-265 Vac
防护等级IP65 / NEMA 4X（前面板）
资料覆盖TI-P323-28 / IM-P323-32
SX80 在控制系统产品体系中的位置
SX80 是斯派莎克 定位器，控制器和感应器 产品线中的 1/16 DIN 面板安装式过程控制器。它面向需要温度、压力等过程变量控制的工业应用，可与斯派莎克气动控制阀、电子仪表和电气执行元件配套使用。
与 SX90（1/8 DIN，6 个输出，带数字通讯）相比，SX80 更紧凑，提供 3 个输出，适合不需要数字通讯功能的标准控制场景。
产品特点
SX80 支持通用输入，可接受热电阻（三线制 Pt100）、热电偶（K、J、N、R、S、B、L、T、C 及自定义）、4-20 mA 和 mV 信号。输出端提供 VMD 三点输出用于电机驱动阀门控制、4-20 mA 模拟输出用于连续调节，以及报警继电器输出。
主要功能包括：
- 3 个设定点，支持远程设定点输入
- PID 自动整定（一次性整定或固有频率整定）
- 5 位快速代码简化现场配置
- LCD 滚动文本信息显示过程状态
- 内置 18 VDC 辅助电源为外部变送器供电
- 手动/自动模式键盘切换
- 支持比例带、积分时间、微分时间、滞后等参数调节
技术参数概要
| 项目 | 参数 |
|---|---|
| 安装方式 | 面板安装，1/16 DIN |
| 电源 | 85-265 Vac |
| 最大功耗 | 6 W |
| 防护等级 | 前面板 IP65 / NEMA 4X |
| 工作环境 | 0-55 °C，5%-85% RH |
| 校准精度 | 小于 ±0.25%（±1 LSD） |
| 采样频率 | 4 Hz（250 ms） |
| 设定点数量 | 3 |
| 继电器触点容量 | 最大 2 A @ 264 Vac |
| 重量 | 250 g |
| 认证 | CE（93/68/EEC，EN 61010-1） |
安装与选型要点
SX80 为面板嵌入式安装，需按 1/16 DIN 标准尺寸开孔，前面板后放置 IP65 密封垫圈。应由具备资质的专业人员进行安装、调试和维护。
询盘或选型前，建议确认：
- 输入信号类型（热电阻、热电偶、mA 还是 mV）及量程范围
- 输出配置需求（VMD 电机控制、4-20 mA 模拟、报警继电器）
- 是否需要变送器辅助电源（18 VDC / 30 mA）
- 面板开孔尺寸和安装深度是否满足要求
- 现场环境是否符合工作条件（不适用于爆炸性或腐蚀性环境）
- 是否需要配套压力变送器或温度传感器
技术资料覆盖
SX80 技术资料（TI-P323-28）覆盖产品概述、通用输入输出规格、控制功能参数和认证信息。安装维修指南（IM-P323-32）覆盖安全信息、面板安装、端子接线、快速代码配置、操作调试和维护步骤。对于现场配置和调试，快速代码设置和接线图是使用 SX80 的第一组参考资料。
相关路径
- 返回定位器，控制器和感应器，继续比较 SX80 与 SP400、SP7 等控制与反馈产品。
- 查看控制阀，把控制器、阀门、执行器和附件作为完整控制回路一起确认。
- 查看蒸汽知识，了解 SX80 在蒸汽加热和工艺温控场景中的典型应用。
相关产品
SP500 智能定位器
SP500 是斯派莎克增强型环路供电电气智能定位器，用于线性阀门和90度旋转气动阀门。它在 SP400 基础上增加了 HART 通讯、再输出功能和诊断数据记录能力，通过 4-20 mA 输入信号设定阀位，利用霍尔效应非接触反馈和压电阀门技术实现稳定定位和低耗气运行。
SP400 定位器
SP400 是斯派莎克环路供电型定位器，用于线性阀门和90度旋转气动阀门。它通过 4-20 mA 输入信号设定阀位，并利用非接触式阀位反馈自动调节执行器供气压力，适合需要稳定调节、快速调试和低稳态耗气量的控制阀回路。
EP500 电气定位器
EP500 是斯派莎克标准型电气动阀门定位器，面向需要稳定阀位控制、安装调试方便和日常维护简化的过程控制场景。它采用 4-20 mA 输入信号，适配 10 至 100 毫米行程的线性和角行程执行机构，内置压力表便于现场查看供气和执行状态。
继续完善 SX80 选型路径
SX80 过程控制器的选型通常需要同时确认输入信号类型、输出配置、面板安装尺寸和配套传感器或变送器要求。
