SP500 在控制系统产品体系中的位置

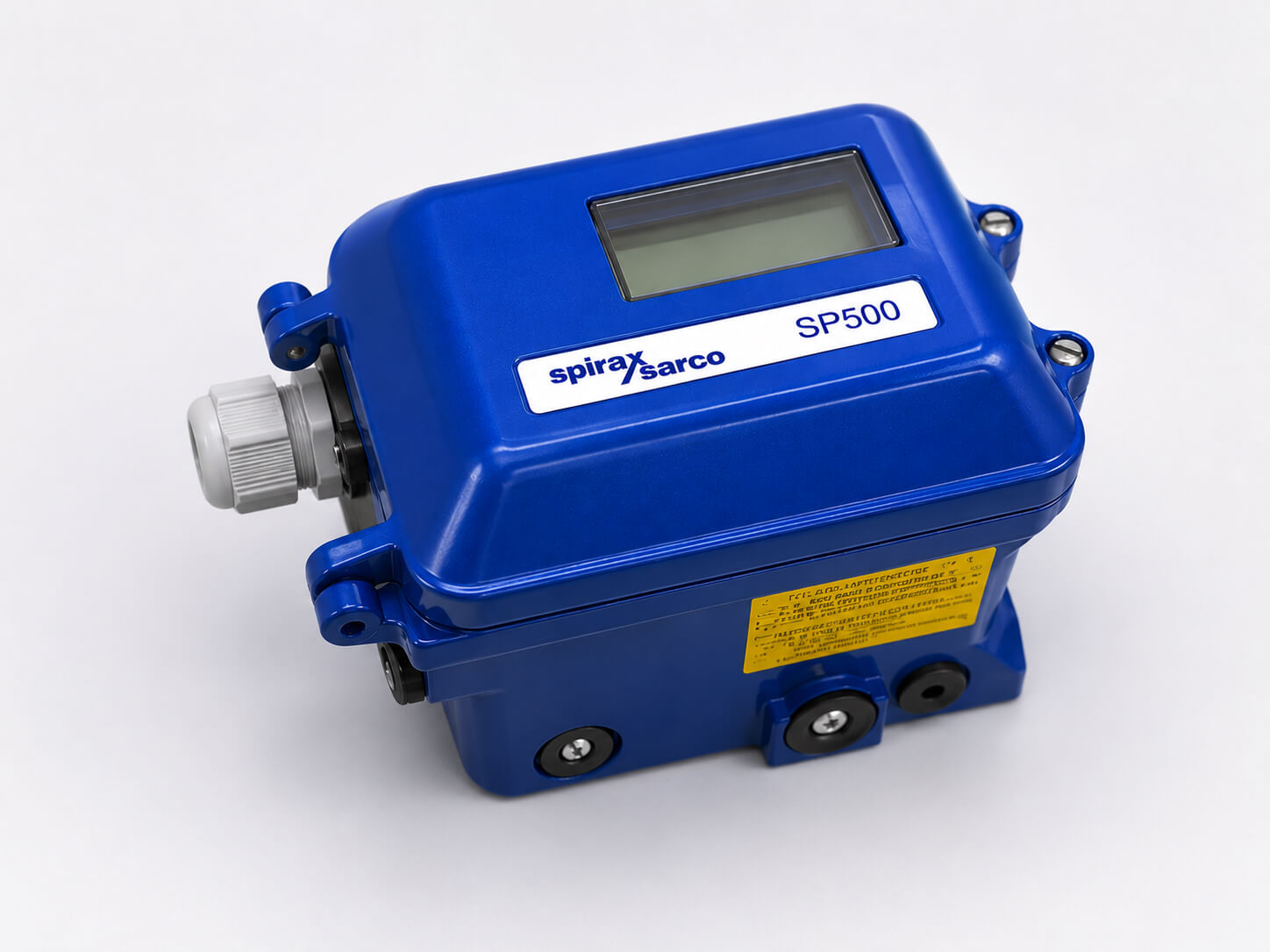

SP500 是斯派莎克 定位器，控制器和感应器 产品线中的增强型电气智能定位器。与 SP400 相比，SP500 增加了 HART 通讯、再输出功能、软件开关和诊断数据记录能力，适合需要远程通讯、阀位反馈信号输出和运行数据记录的控制阀回路。
SP500 适用于一般工业调节阀、过程控制回路以及需要诊断、再输出或通讯功能的气动执行器配套。
产品特点
SP500 通过 4-20 mA 输入信号确定阀门设定点，并基于阀位反馈自动改变输出空气压力，帮助克服阀杆摩擦和流体作用力，使阀门维持在目标开度。
该定位器采用霍尔效应非接触式反馈，阀门和定位器之间没有机械连接，有助于减少安装调整工作量和机械磨损。压电阀门技术可降低稳态空气消耗（< 0.016 标准 m³/h）。
主要功能包括：
- 自动调试和诊断显示
- 可选
HART通讯板 - 可选再输出和软件开关板
- 可选
24 V独立电源板 - 正作用或反作用控制
- 2 通或 3 通阀门类型设置
- 分程范围和死区带设置
- 紧密关闭功能（按预设信号放气）
- 数据记录：阀门行程和总运行小时
技术参数概要
| 项目 | 参数 |
|---|---|
| 输入信号 | 4-20 mA |
| 供气压力 | 1.4-7.0 bar |
| 线性阀门行程 | 10-100 mm |
| 旋转阀门行程 | 5°-120° |
| 工作温度 | -10 °C 至 +80 °C |
| 防护等级 | IP65 |
| 空气连接 | 1/4” NPT |
| 电缆压盖 | M20 |
| 特性曲线 | 线性、等百分比、快开 |
| 最大分辨率 | 0.1% F.S. |
| 重量 | 2.2 kg |
| 动作方式 | 单作用 / 故障排气 |
安装与选型要点
SP500 可用于线性阀门和90度旋转气动阀门。线性阀门可配 NAMUR 标准安装组件，旋转阀门可配符合 VDI/VDE 3845 的安装组件。
询盘或替换选型前，建议确认：
- 执行器是线性行程还是90度旋转行程
- 阀门动作方向和控制作用要求
- 是否需要 HART 通讯功能
- 是否需要再输出或软件开关功能
- 是否需要 24 V 独立电源板
- 是否需要压力表模块
- 适配执行器系列（PN1000/PN2000/PNS3000/PNS4000/PN9000）
- 现场仪表空气是否清洁、干燥、无油（符合 ISO 8573-1 class 2:3:1）
与 SP400 的区别
SP500 是 SP400 的增强型。两者都采用环路供电、霍尔效应非接触反馈和压电阀门技术。SP500 相比 SP400 额外提供：
- HART 通讯能力（可选）
- 再输出和软件开关功能（可选）
- 24 V 独立电源板（可选）
- 诊断数据记录（阀门行程和运行时间）
- 更宽的行程范围覆盖
如果项目不需要 HART 通讯或诊断记录，SP400 可能是更简洁的选择。
技术资料覆盖
SP500 技术资料（TI-P343-34）覆盖输入信号、供气压力、空气质量、行程范围、工作温度、防护等级、编程功能、材料和安装尺寸等信息。安装维护指南（IM-P343-35）覆盖安全要求、接线、快速启动、编程、自动调试、维护和故障诊断步骤。
