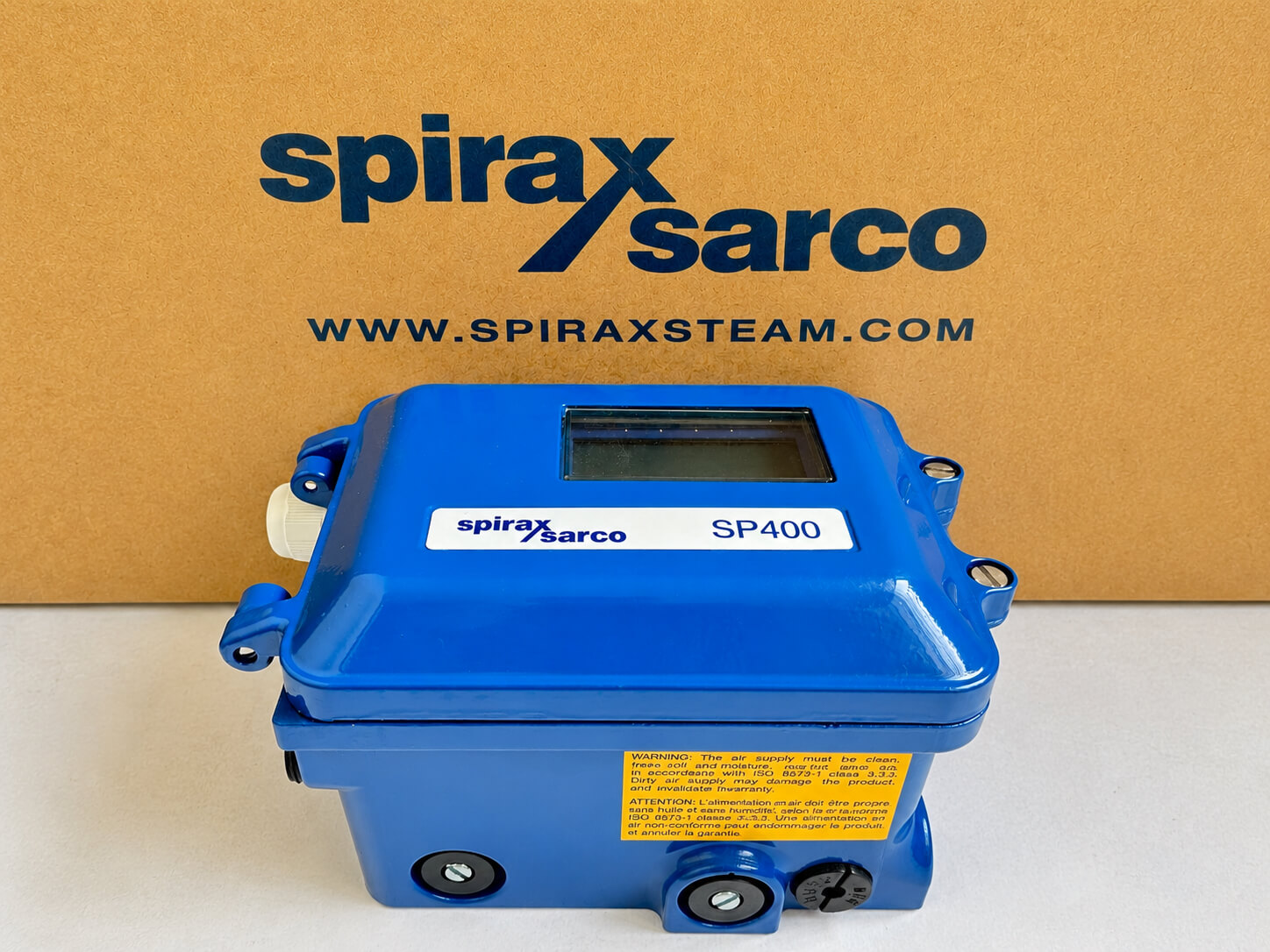

SP400 定位器

SP400 在控制系统产品体系中的位置

SP400 是斯派莎克 定位器，控制器和感应器 产品线中的阀门定位器。它面向需要基础定位控制功能的气动控制阀回路，可用于一般工业过程控制、设备配套和公用工程应用。

与需要更多扩展和通讯能力的 SP500 相比，SP400 更适合以较简洁的配置完成标准阀位控制、现场调试和低耗气运行需求。

产品特点

SP400 通过 4-20 mA 输入信号确定阀门设定点，并根据阀位反馈自动改变输出空气压力，帮助克服阀杆摩擦和流体作用力，使阀门维持在目标开度。

该定位器采用霍尔效应非接触式反馈，阀门和定位器之间没有机械连接，有助于减少安装调整工作量和机械磨损。压电阀门技术可降低稳态空气消耗，适合希望减少仪表空气浪费的控制阀现场。

主要功能包括：

• 连续数字显示阀位行程
• 按键和 LCD 菜单编程
• 自动调试程序
• 正作用或反作用控制
• 2 通或 3 通阀门类型设置
• 可选分程范围和死区带设置

安装与选型要点

SP400 可用于线性阀门和90度旋转气动阀门。线性阀门可配 NAMUR 标准安装组件，旋转阀门可配符合 VDI/VDE 3845 的安装组件。

询盘或替换选型前，建议确认：

• 执行器是线性行程还是90度旋转行程
• 阀门动作方向和控制作用要求
• 是否需要压力表模块
• 是否需要过滤减压器或附加安装组件
• 现场仪表空气是否清洁、干燥、无油
• 接线、密封接头和防护等级是否满足现场安装要求

技术资料覆盖

SP400 技术资料覆盖输入信号、供气压力、空气质量、行程范围、工作温度、防护等级、编程功能、材料和安装尺寸等信息。安装维护指南覆盖安全要求、接线、快速启动、编程、自动调试、维护和故障诊断步骤。

页面上方可下载 TI-P343-36 技术资料和 IM-P343-37 安装维护指南。对于已经在现场使用 SP400 的项目，这两个资料通常是确认接线、调试、维护和替换询盘的第一组文件。

相关路径

• 返回定位器，控制器和感应器，继续比较 SP400 与其它定位器、控制器和传感器。
• 查看气动执行器，确认 SP400 需要匹配的执行器类型、行程形式和动作方式。
• 查看控制阀，把阀体、执行器、定位器和附件作为完整控制阀包一起确认。
