GS-X1 可编程 PID 控制器

斯派莎克 GS-X1 是一款紧凑型面板安装式可编程单回路 PID 控制器,配备一个通用过程输入、可配置控制输出以及可选的串行或 Ethernet 集成功能,适用于热力及其他过程控制。

斯派莎克原厂工业蒸汽产品 兼顾能效与系统安全的设计 全球应用工程师团队提供支持

产品要点

型号 / 编码GS-X1
分类定位器,控制器和感应器
制造商Spirax Sarco

GS-X1 可编程 PID 控制器

斯派莎克 GS-X1 是一款紧凑型面板安装式可编程 PID 控制器,适用于单回路热力和过程控制。它专为需要精确测量、可重复控制,并希望以实用方式将本地回路连接至更广泛工厂控制系统的工程师而设计。该控制器将高可见度操作员显示屏与可配置输入、输出、报警功能及通信选项相结合,因此可在同一 1/16 DIN 面板位置适配不同的过程信号和控制策略。

该控制器适用于需要单个控制回路的温度、压力及其他被测过程变量。其控制引擎支持 PID 运行、增强型自动整定、开/关控制以及无需滑线电阻的阀门定位。当工厂需要稳定的控制响应,但最终控制元件或反馈配置可能因应用而异时,这种功能组合非常实用。它不能取代经过适当工程设计的过程系统:必须将传感器位置、执行器行为、输出类型、报警响应以及信号故障后果作为一个整体系统进行审查。

适应实际工况的控制功能

在 斯派莎克 GS-X1 应用中,该控制器采用可配置的控制策略,而非固定的仅限温度控制算法。记录的 PID 功能包括用于帮助减少超调的抑制功能、用于调试的自动整定、在一个 PID 参数组内针对加热和冷却设置不同的比例特性,以及适应运行条件变化的增益调度。在所订购硬件和已配置应用支持的情况下,前馈功能可使用被测过程变量、设定值或受监测的 AC 电源电压。借助这些功能,调试工程师可以使控制响应与负载相匹配,而不必依赖一组默认值。

设定值编程可作为订购功能提供。技术资料介绍的程序曲线配置包括最多 20 条程序曲线、每条包含 8 个步骤,并可根据所选配置提供斜坡、保温、偏差抑制和事件行为。因此,一条程序曲线可以表示可重复的热力流程或其他受控过程例程,同时标准回路继续提供基础反馈控制。指定订购代码时,应确认所需的程序曲线容量和事件 I/O;具备此功能并不意味着每种 GS-X1 配置都包含所有程序选项。

功能块接线使控制器的能力超越基本回路。根据所订购的工具包和应用,记录的功能块包括数学运算、逻辑、多路复用、定时器、计数器、累计、配方、线性化、氧化锆功能和输入监测。其实际优势是,可将常用联锁、信号调理和选择逻辑保存在控制器配置中,而无需分散在临时拼装的外部组件中。配置仍属于工程责任:在将控制器连接至实际运行过程之前,必须测试每条有效路径、报警、后备机制和手动模式。

通用输入和灵活的输出选择

GS-X1 配备一个通用过程输入。记录的信号类型包括热电偶、Pt100 和 Pt1000 电阻温度计、4-20 mA 和 0-20 mA 电流信号、10 V、2 V、0.8 V、80 mV 和 40 mV 电压范围、氧化锆氧探头及高温计。数据表规定输入精度为读数的 +/-0.1%,过程、热电偶和 RTD 测量采用不同的采样时间。输入滤波可设置为关闭或最高 60 秒的时间常数;当安装程序和质量体系有要求时,用户校准可应用两点偏移/斜率调整。

可选辅助输入接受 0-10 V 或 4-20 mA 信号,可用于远程设定值或其他辅助模拟功能。当本地控制器必须跟随上级设定值,同时保留本地显示和回路运行功能时,这非常实用。应明确指定所需的输入功能,而不要假定辅助端子具有通用用途。实际传感器类型、范围、工程单位、校准方法和传感器断线响应应记录在调试文件中。

标准输出配置包括一个 Form C 转换继电器。根据所订购的硬件,I/O1 和 I/O2 可分配为 Form A 继电器、逻辑 I/O、隔离式 DC 模拟输出或 TRIAC 输出。这些选择涵盖常见的加热器、固态继电器、比例阀、信号再传输和事件输出接口,但应根据负载和隔离要求确定合适的模块。可选电流互感器输入可监测记录的电流信号,以实现部分负载或负载故障功能。当最终控制元件为调节阀时,应结合控制器输出、执行器和反馈要求审查可用的 控制阀系列。

通信和操作员可视性

为实现工厂系统集成,GS-X1 可订购一个串行或 Ethernet 通信选项。技术文档列出了 EIA-232、EIA-485 和 EIA-422 串行选项,以及 Modbus RTU、Modbus TCP 和 Ethernet 协议配置;根据所选硬件和软件,这些配置可包括 EtherNet/IP 或 BACnet。Ethernet 使用带屏蔽接地的 RJ45 连接,支持 10/100BASE-T 自动检测,并可使用固定 IP 地址或 DHCP。订购前应确认具体协议、角色和网络安全要求;该控制器应被视为工业控制设备,而非未经管理的通用网络设备。

背光 LCD 为操作员提供四位过程变量显示,支持三位小数、单位和滚动文本行。它可以显示当前设定值、输出和报警状态,正面的四个按钮用于浏览操作和配置层级。该显示屏旨在使本地回路在正常运行和调试期间易于理解,而密码保护和配置层级则有助于将日常调整与工程更改分开。

面板安装、环境和维护边界

GS-X1 使用 45 x 45 mm 的面板开孔,公差为 -0/+0.6 mm。其正面尺寸约为 48 x 48 mm,面板后方深度约为 90 mm,重量约为 250 g。该仪表适用于电气面板或机柜内的永久性室内安装。记录的工作温度为 0 至 55 deg C,储存温度为 -20 至 +70 deg C,湿度为 5% 至 90% RH,无冷凝。防冲洗边框为室内使用提供 IP66 和等同于 NEMA 4X 的正面防护;后部防护等级为 IP10。外壳和机柜仍必须适合周围安装环境,并且必须控制导电污染、冷凝以及对危险接线的接触。

选择面板位置时必须考虑这些限制。控制器应远离过度振动、腐蚀性或爆炸性环境以及导电污染源。将低电压传感器和通信接线与大电流电源接线分开,使用规定的电缆并提供适当的应力消除措施。主传感器输入与某些逻辑和数字输入电路之间不隔离,因此直接连接的带电传感器可能使相关端子处于线路电位。这是设计和维护边界,而不是可以依靠正面边框防护等级解决的细节问题。

选型和订购检查清单

  • 确定过程变量、传感器类型、范围、工程单位、校准方法和传感器断线响应。
  • 选择控制动作、加热或冷却策略、自动整定方法、报警功能以及任何斜坡/保温或功能块选项。
  • 根据负载、执行器、联锁和信号再传输电路,确认标准继电器及所有 I/O1/I/O2 模块。
  • 根据当前订购代码选择电源电压、边框样式、通信选项和网络协议。
  • 不要假定 GS-X1 提供变送器电源;安装手册指出此型号不提供该电源,因此应向供应商确认当前配置。
  • 安装前检查面板开孔、后部间隙、环境条件、外壳防护等级和隔离边界。

评估 斯派莎克 GS-X1 的更换或迁移项目时,仅可将现有控制器的应用、I/O 分配、已配置逻辑和调试记录与 SX80 过程控制器资料进行比较,作为工程参考。最终的 GS-X1 订单必须以目标过程和当前配置代码为依据,而不能仅依据型号名称。安装、接线、调试和维护必须由合格人员执行,并按照说明要求隔离所有电源和 I/O 电路。

产品功能

GS-X1 是一款用于热力及其他过程控制的面板安装式可编程单回路 PID 控制器。记录的功能包括带增强型自动整定和抑制功能的 PID 控制、开/关控制、无需滑线电阻的阀门定位、增益调度、前馈、报警、配方和可选的设定值编程。已安装仪表可用的功能取决于所订购的硬件和软件配置。

该控制器配备一个通用过程输入。可选辅助模拟输入可配置为远程设定值或其他辅助功能。标准输出硬件包括一个 Form C 转换继电器。根据当前订购代码,最多可从 Form A 继电器、逻辑 I/O、隔离式 DC 模拟输出和 TRIAC 类型中选择两个可选 I/O 模块。

环境规格和防护

项目GS-X1 记录值
工作温度0 至 55 deg C(32 至 131 deg F)
储存温度-20 至 +70 deg C(-4 至 158 deg F)
工作/储存湿度5% 至 90% RH,无冷凝
环境气氛无腐蚀性且无爆炸性
安装环境仅限室内使用,安装在电气面板或机柜内
正面防护防冲洗边框:EN 60529 IP66 和 UL50E Type 4X,等同于室内使用的 NEMA 4X
后部防护EN 60529 IP10
电气安全EN 61010-1,安装类别 II,污染等级 2
EMCEN 61326-1 工业抗扰度;电源发射等级取决于电源版本

尺寸、开孔和重量

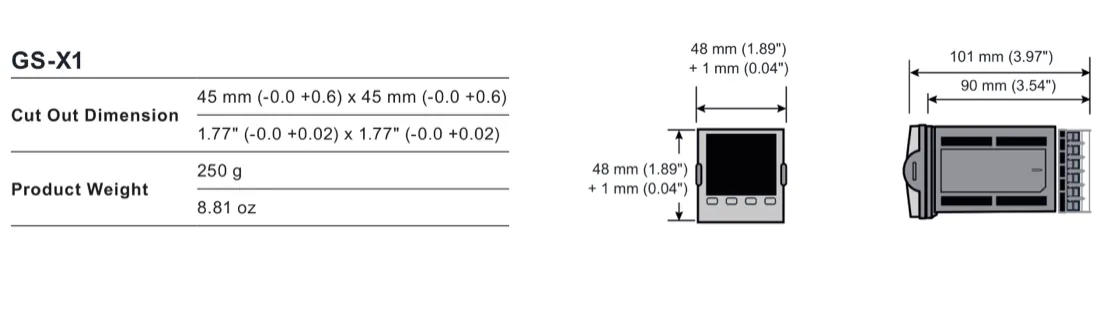

GS-X1 可编程 PID 控制器尺寸,45 × 45 毫米面板开孔,正面尺寸为 48 毫米,后部深度约为 90 毫米
GS-X1 尺寸和面板开孔。源图纸标明正面尺寸约为 48 x 48 mm,面板后方深度约为 90 mm,开孔尺寸为 45 x 45 mm。
尺寸或质量GS-X1 数值
面板开孔45 x 45 mm,-0/+0.6 mm(1.77 x 1.77 inch,-0/+0.02 inch)
正面尺寸约 48 x 48 mm;边框几何形状可能增加文档中规定的锁扣/弧形边框尺寸
面板后方深度约 90 mm
产品重量约 250 g(8.81 oz)

通用过程输入

特性GS-X1 规格
输入类型热电偶、Pt100/Pt1000 RTD、4-20 mA、0-20 mA、10 V、2 V、0.8 V、80 mV、40 mV、氧化锆氧探头和高温计
输入精度读数的 +/-0.1%
过程输入采样时间50 ms(20 Hz)
热电偶采样时间62.5 ms(16 Hz)
RTD 采样时间100 ms(10 Hz)
输入滤波器关闭至 60 s 滤波时间常数
热电偶类型标准支持 K、J、N、R、S、B、L 和 T,另加两条可下载的自定义曲线
标称信号范围40 mV、80 mV、0.8 V、2 V、10 V、RTD 电阻范围以及最高达到文档规定 +/-32 mA 范围的电流输入
传感器断线AC 传感器断线检测;最坏情况下在 3 s 内检测到
用户校准两点输入偏移/斜率调整和变送器输出缩放

辅助输入和可选接口

接口记录的 GS-X1 配置
辅助模拟输入可选;0-10 V 或 4-20 mA;4 Hz 采样率;14 bit;小于读数的 +/-0.25% 加 1 LSD
标准输出一个 Form C 转换继电器
可选 I/O 模块最多两个可自由选择的模块:Form A 继电器、逻辑 I/O、隔离式 DC 模拟输出或 TRIAC 输出
可选电流互感器输入0-50 mA RMS,48-62 Hz;内部 10 ohm 负载电阻;测量缩放选项包括 10、25、50 和 100 A
触点闭合输入1个可选的触点闭合逻辑输入,具体取决于订购的硬件和配置
变送器电源根据特定型号安装指南,GS-X1不提供此功能;在指定现场仪表之前,请确认当前订货代码

电源和通信

项目GS-X1 规格
高压交流电源100-230 Vac +/-15%,48-62 Hz
低压交流电源24 Vac +10%/-15%,48-62 Hz
低压直流电源24 Vdc +20%/-15%,纹波电压最大为5%
额定功率约6 W
过电压类别CAT II
串行通信选项EIA-485半双工或EIA-422/EIA-232全双工,规定的波特率为4800、9600和19200
以太网选项带屏蔽接地的RJ45,10/100BASE-T自动感应,固定IP或DHCP
协议取决于所选选项:Modbus RTU、Modbus TCP、EtherNet/IP或BACnet

显示和控制功能

项目GS-X1 记录值
显示屏高可视性背光LCD,配有可冲洗薄膜面框或带触感按键的立体面框
主过程变量4位数字,带3位小数
文本显示滚动显示的字母数字行;罗马字符集和简化西里尔字符集
显示的状态过程变量、单位、设定值、输出状态、报警指示、程序器状态和通信活动
前面板按钮翻页、滚动、降低和升高;GS-X1未安装F1和F2
保护密码级别保护,具有可配置的锁定时段

控制、认证和订购说明

  • 增强型自动整定包括旨在减少超调和振荡的切回功能。
  • 标准配置规定提供2组PID,并可选择扩展至8组PID。
  • 设定值程序器选项最多包括20个配置文件,每个配置文件有8个步骤;请确认所选应用和选项代码。
  • 完成必要的现场校准后,资料指出所提供的控制器可满足AMS2750F和CQI-9应用中所述的精度要求。这不能替代适用的质量体系验证。
  • 请根据当前硬件和软件代码订购控制器。购买前请确认传感器、输出模块、通信、面框、电源、标签和应用。
  • 控制器不包含用户可维修的部件。资料将USB备份线、iTools配置软件、缓冲器、电阻器和电流互感器列为附件。

安装和维护指南

  1. 安全信息
  2. 控制器简介
  3. 面板安装和拆卸
  4. 端子接线和隔离
  5. 启动和配置
  6. 操作员界面和调试
  7. 网络安全、维护和处置

这些说明将IM-P794-03中经验证的GS-X1安装、接线和运行边界应用于单一型号产品页面。

1. 安全信息

电气设备必须由合格人员安装、操作和维护。在安装、拆卸、接线、维护或检查之前,请关闭控制器以及所连接I/O电路(例如报警和控制输出)的所有电源。

预期用途和系统责任

仅可在规定的技术数据、说明和适用法规范围内使用控制器。应对计划应用进行风险评估,并实施所需的安全措施。控制器是大型机器或过程的组成部分;设计人员和调试人员仍须对整个系统的安全负责。

电气和火灾危险

将设备安装在能够防止火势蔓延并限制接触危险源的外壳或机柜中。不得超过额定值。根据当地和国家要求对电源线路和输出电路进行接线并安装熔断器。使用控制器标签上所示的正确电源版本,并为低压设备使用隔离式PELV或SELV电源。

带电传感器边界

主传感器输入与逻辑输出和数字输入之间未隔离。在直接加热配置中,这些端子可能带有线路电位。应保护维修人员,并使用符合适用带电传感器电压和类别额定要求的电缆、连接器和开关。

控制和配置危险

在人员或设备依赖控制电路的关键应用中,不得将控制器用作唯一保护装置。连接到运行中的过程时,不得对其进行配置:进入配置模式会暂停输出。在批准投入使用之前,应采用适当的联锁装置,并测试所有正常和故障情况。

2. 面板安装

GS-X1适用于电气面板内的永久性室内安装。请选择低振动位置,环境工作温度为0至55 deg C,湿度为5%至90% RH且无冷凝。控制器可安装在厚度不超过15 mm的面板上。为保持有效密封和规定的前部防护等级,建议使用至少2 mm厚的低碳钢面板和无纹理安装表面。

  1. 开设一个45 x 45 mm的面板开孔,公差为规定的-0/+0.6 mm。安装多个控制器时,应至少留出10 mm的间距。
  2. 关闭所有电源,并从套壳上拆下面板固定夹。
  3. 检查垫圈是否位于前面框后方、未扭曲且适用于面板表面。
  4. 将套壳和控制器穿过开孔插入,然后向前推动两个固定夹,直至仪表固定牢靠并保持面板密封。
  5. 安装后取下显示屏保护膜。如果必须拆卸套壳,请先隔离所有电源。如果安装了以太网选项,请先拔下以太网电缆,再将控制器从套壳中抽出。

防误插结构有助于防止倒置安装、防止将不兼容的电源单元插入套壳,以及防止将仪表插入端子分配不兼容的套壳。不得以防误插结构代替对订货代码和端子标签的检查。

3. GS-X1端子布局和选项

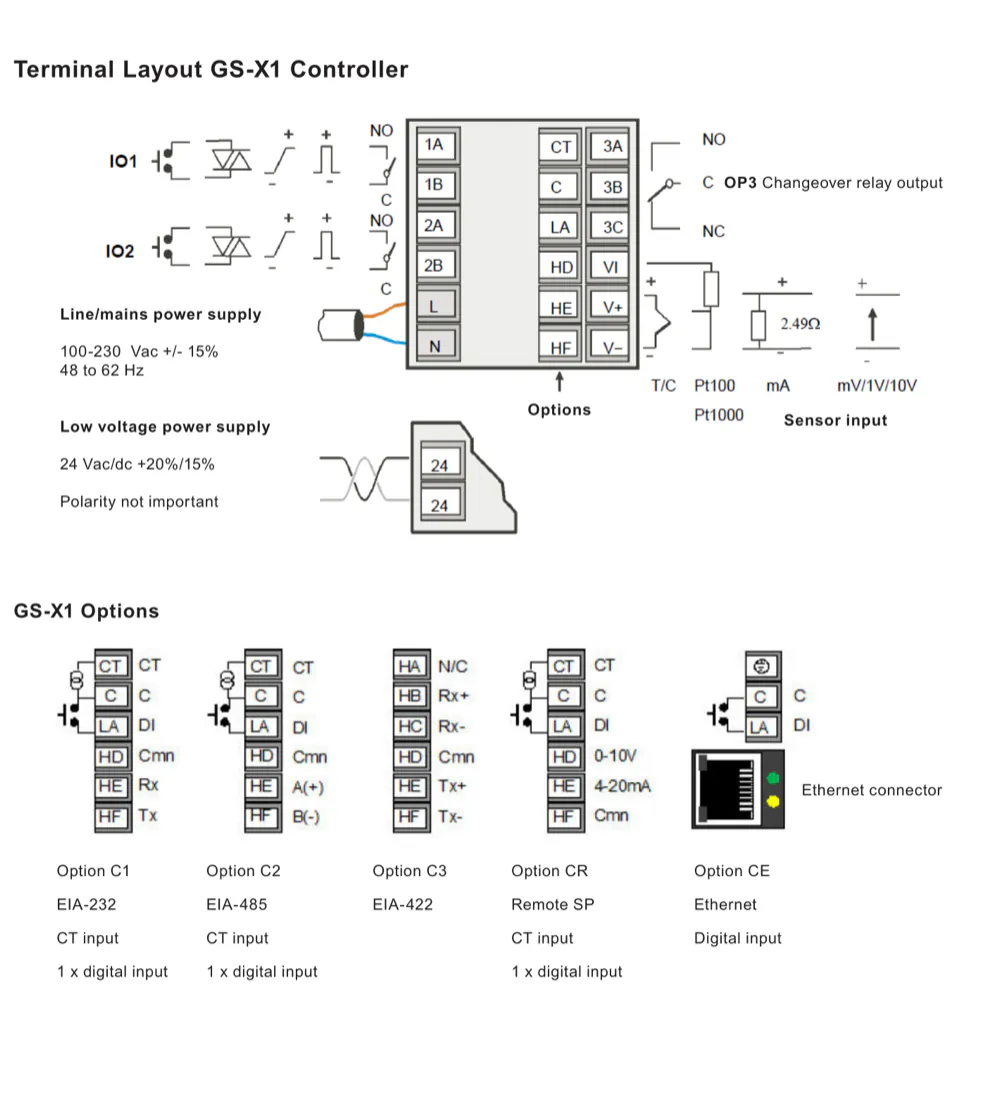

GS-X1 端子布局,显示传感器输入、OP3 转换继电器、电源以及可选串行通信、Ethernet、电流互感器和数字输入的位置
GS-X1端子布局和选项位置。始终以所提供控制器上的端子标签和订购配置对应的最新接线说明为准。

GS-X1端子配置提供传感器输入、OP3 Form C转换继电器、电源端子和选项位置。规定的选项位置包括EIA-232、EIA-485、EIA-422、远程设定值、以太网、电流互感器输入和数字输入,具体取决于订购的选项。不得仅因某个位置看似可用就将模块或信号连接到该端子;应核实所提供的硬件和接线标签。

4. 接线和隔离

使用适当的应力消除装置固定电缆和线束,并防止导电材料进入外壳。仅使用已标识的端子和原装连接器。传感器和低压DC接线应远离大电流电源接线。无法进行有效分隔时,应使用适当的屏蔽电缆,并按照安装设计的规定将屏蔽层接地。

接线项目安装要求
端子线径0.5-1.5 mm2;每个端子最多连接2根导线,导线类型和横截面积必须相同
剥线至少剥除6 mm的绝缘层,裸露导体不得超过2 mm
端子螺钉按规定的0.5 Nm扭矩拧紧,并确认导体固定牢靠
电源电源必须与控制器标签上的额定值匹配;不得将低压版本直接连接到线路电压
电流互感器如果已安装,请在CT端子之间设置限压措施,以降低控制器拔出时产生危险电压的风险
感性负载在需要时使用规定的缓冲器/保护配置;确认泄漏电流不会使高阻抗负载保持接通

资料中的隔离图标明了300 Vac双重或基本隔离边界。由于某些电路彼此未隔离,主传感器、CT和数字输入之间的关系需要进行专项安全审查。不得仅根据端子位置或仅因使用低压传感器而推断其隔离情况。

5. 启动和配置

控制器通电时会执行显示诊断并检查已安装的硬件。硬件不匹配或键盘检查失败可能使仪表进入待机状态。未配置的新控制器会进入快速启动模式,在该模式下使用2组各5个字符来选择应用、传感器类型、量程和可用数字功能。按硬件和软件代码供货的控制器可直接进入已配置的操作员显示界面。

  1. 控制器通电前,请确认电源、传感器、输出接线、外壳、联锁装置和隔离情况。
  2. 对于未配置的新设备,请根据实际应用输入快速启动选项。不得选择需要但未安装相应硬件的功能。
  3. 对于已配置的设备,请检查应用、输入量程、控制动作、设定值限值、报警阈值和输出行为。
  4. 对于快速代码未提供的功能,请使用配置级别或iTools配置软件包。进行重大更改之前,请保存经过验证的配置备份。
  5. 在受控调试条件下测试传感器断线、报警、手动、待机、通信丢失和输出故障时的行为。

更改配置或闪存设置可能使控制器进入配置模式并停止过程控制。因此,必须在过程处于安全状态时进行配置更改,并且必须经过批准后才能使系统恢复运行。

6. 操作员界面和调试

GS-X1使用4个导航按钮:翻页、滚动、降低和升高。翻页用于选择显示界面或列表标题,滚动用于选择参数,降低/升高用于在允许的限值内调整数值。按住翻页按钮超过3秒可选择转到功能。同时按下翻页和滚动可返回主显示界面。前面板不包含较大型控制器规格所使用的2个功能按钮。

调试时应确认过程变量指示、工程单位、有效设定值、输出指示、报警指示、手动/自动行为、编程序列和通信状态。检查过程受到扰动后的响应,并确认所选控制输出不会驱动执行器超出安全运行边界。控制器驱动阀门时,应确认输出动作和执行器故障位置与过程风险评估一致。

7. 网络和网络安全

使用通信选项时,应将控制器作为工业控制网络的一部分进行保护。安装指南建议将控制器及相关设备置于与公共Internet隔离且设有防火墙的网段中,而不是直接暴露在公共Internet上。禁用未使用的通信功能,在适用情况下更改默认访问凭据,限制配置访问权限,并记录允许的主设备和网络路径。

在电源循环、通信中断或配置恢复后,验证整个系统。如果输出被配置为由通信控制,网络消息可能会继续影响该输出,因此必须明确测试通信丢失响应和本地后备功能。

8. 维护、清洁和处置

控制器不包含用户可维修的部件。检查或拆卸前,应断开所有电源和 I/O,遵守静电放电防护措施,并且不得拆解、维修或改装设备。请联系供应商进行维修或更换。只能使用指定的附件和原装替换件。

外部表面可使用温和的肥皂溶液清洁;标签可按照原始说明使用异丙醇清洁。防止液体或导电材料进入外壳。如果在使用前进行存放,请确保仪表处于规定的存储温度和湿度条件范围内。请按照适用的 WEEE 及当地电子设备要求处置该设备。
