EP6 电气定位器

通过 4-20 mA 信号实现精确的气动阀门定位

斯派莎克 EP6 是一款用于符合 NAMUR 标准的直行程和角行程气动阀门执行机构的两线制电气-气动阀门定位器。它将控制器的 4-20 mA 输入与阀门实际位置进行比较，并调节气动输出，使阀门行程跟随指令信号。

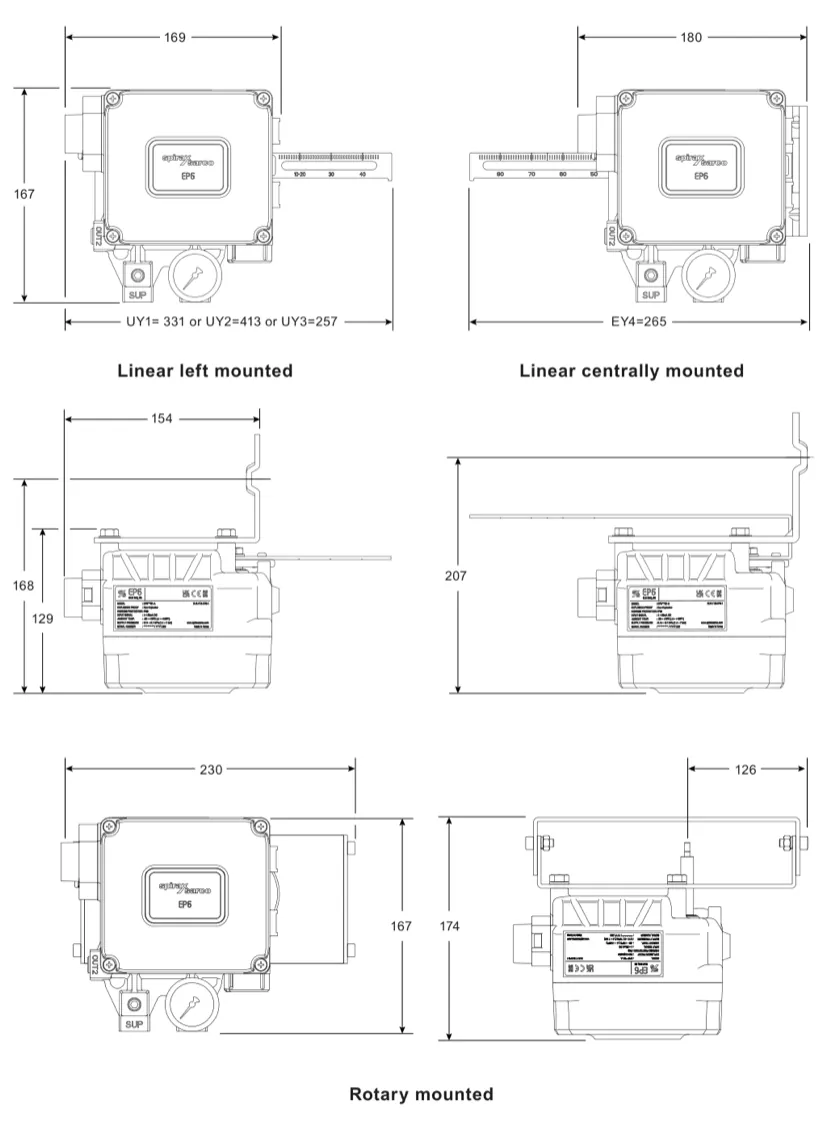

EP6 可配置为单作用或双作用，并可采用直行程或角行程安装方式。所选安装布置和连接套件必须与执行机构、阀门型号、尺寸及所需安装位置相匹配；订购前应核对下方的兼容性表。

斯派莎克 EP6 在控制阀组件中的安装位置

该定位器适用于由控制器提供 4-20 mA 指令且要求执行机构行程具有良好重复性的气动调节阀工况。典型组件包括兼容的 Spira-trol 控制阀，以及配有符合 NAMUR 标准的气动执行机构的其他直行程或角行程阀门。由于连接机构的几何结构会影响反馈精度，因此应综合确认执行机构系列、阀门尺寸、行程和安装位置，而不应单独选择定位器。

对于现有装置，首先确定执行机构是单作用还是双作用，以及需要正作用还是反作用。然后确认可用的仪表空气压力、所需行程和安装套件布置。按照此顺序操作有助于避免出现定位器虽能接收电信号，却无法正确再现阀门完整机械行程的配置问题。

选择 斯派莎克 EP6 配置

• 直行程执行机构行程为 20 至 150 mm，或角行程最大为 90 度。
• 仪表空气供气压力为 1.4 至 7.0 bar，应调节至比执行机构弹簧范围高 5 至 10 psi。
• 所需空气质量：ISO 8573-1:2010 Class 3:3:2。
• IP66 外壳，可提供安全区域配置以及针对特定认证的危险区域配置。
• 标准配置和高温配置具有不同的工作限值；请核实完整订购代码和产品铭牌。

安全区域配置和 Ex 认证配置需要分别进行核查。对于普通工业场所，应根据技术数据确认外壳、作用方式和安装选项。对于危险区域，应采用特定 EP6 铭牌上标示的认证，并遵循与之匹配的安装文档；环境温度限值、电缆入口和认证条件均取决于具体认证。

安装与安全界限

调试工作需要由合格人员执行，并确保正确的电气隔离以及洁净、干燥的仪表空气。危险区域安装必须遵循适用的 EP6 认证、铭牌、经认证的电缆入口要求以及完整的 IM-P703-04 说明。不得将一种认证的认证条件或环境温度限值应用于另一种配置。
