EP5 电气定位器

EP5 在控制系统产品体系中的位置

EP5 是斯派莎克 定位器，控制器和感应器 产品线中的传统型电气动定位器。与 EP500（换代标准型）、SP400（环路供电智能型）和 SP500（带 HART 通讯增强型）相比，EP5 更侧重于传统工业场景中的简洁可靠定位。

EP5 的防爆版本 ISP5 适用于本安型防爆场合。在斯派莎克 SPIRA-TROL、STERI-TROL 等系列控制阀的选型资料中，EP5 常作为可选电气定位器出现。

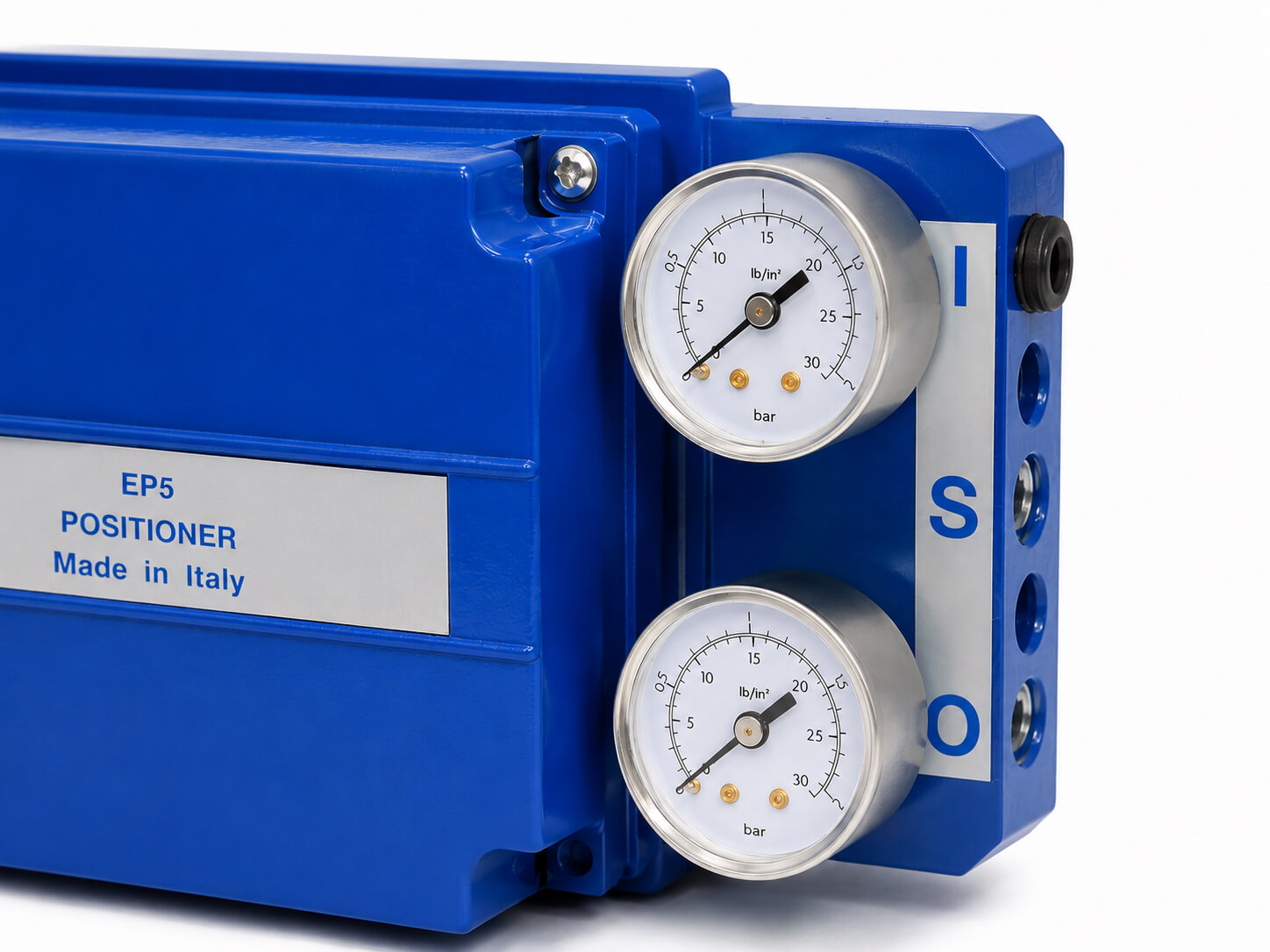

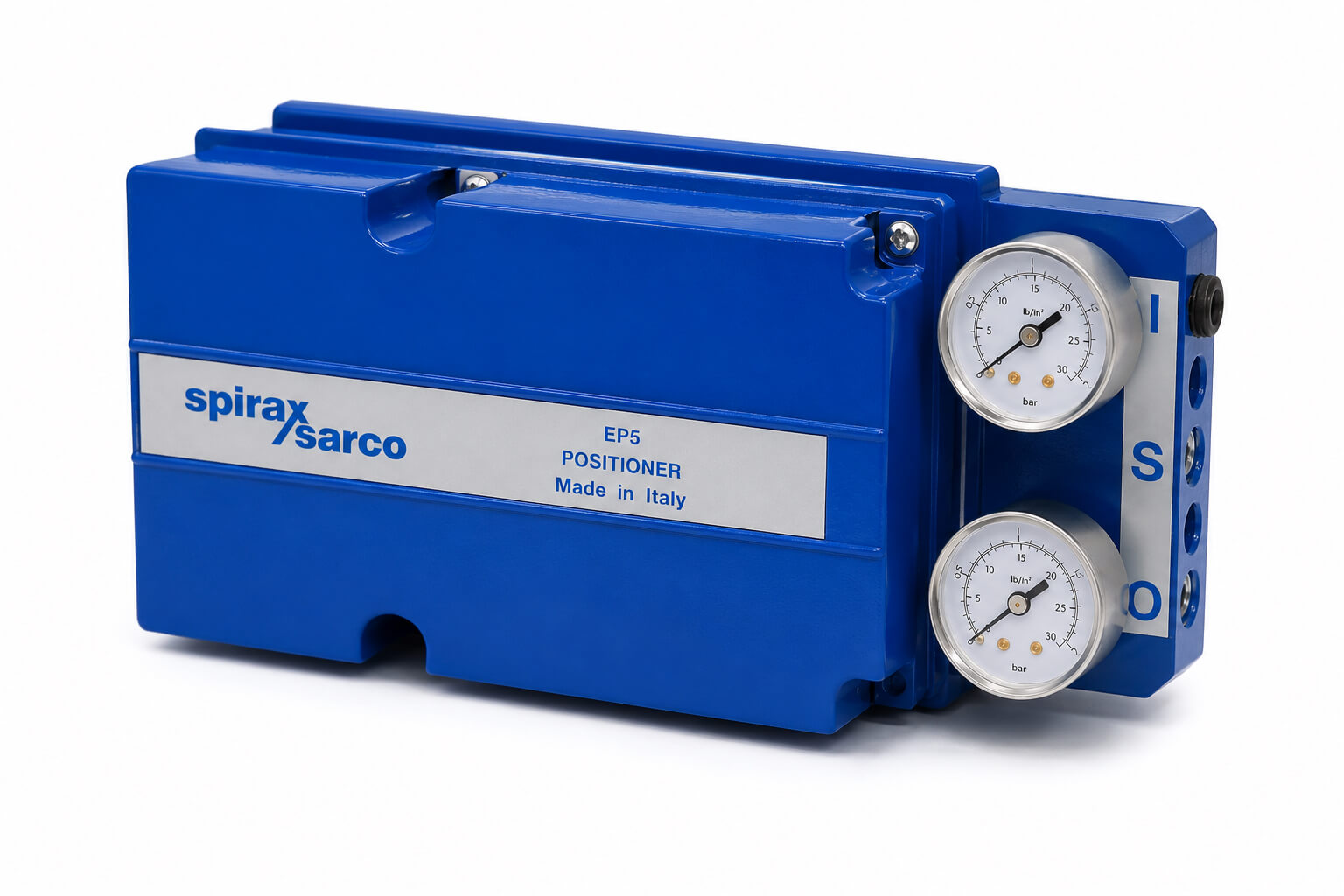

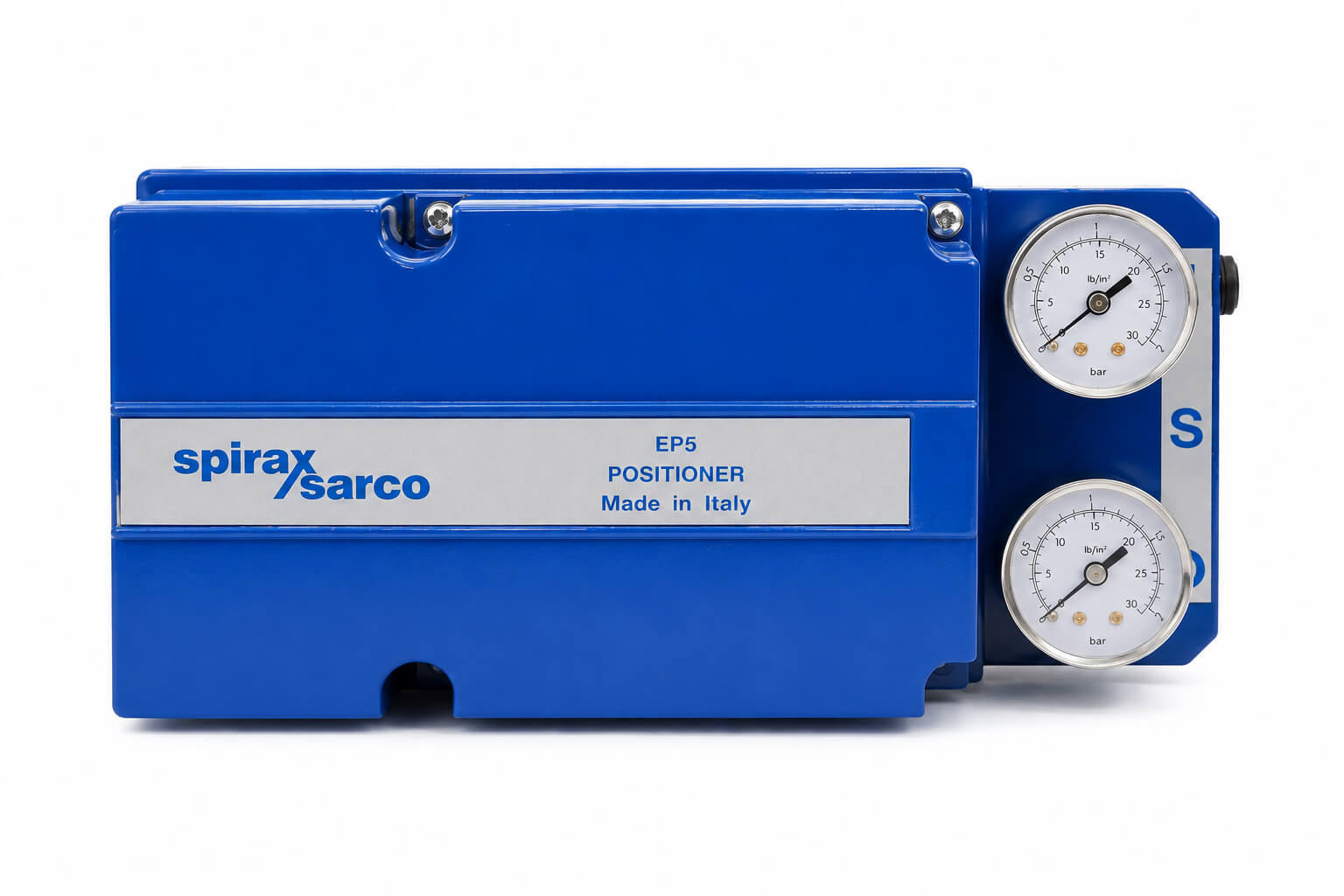

产品实物图

产品特点

EP5 通过 4-20 mA 电流信号或 0.2-1.0 bar 气动信号确定阀门设定点，适配单作用线性气动执行器。

主要特点包括：

• 支持 4-20 mA 电流信号和 0.2-1.0 bar 气动信号两种输入方式
• 带阀位反馈功能，可实现阀位监控
• 适配单作用线性气动执行器
• 结构简洁，适合传统工业控制回路
• 防爆版 ISP5 可选，适用于本安型防爆场合

与 EP500、SP400、SP500 的区别

EP5 是传统型定位器，EP500 是标准型换代产品，SP400 和 SP500 是智能型定位器。主要区别：

特性	EP5	EP500	SP400	SP500
类型	传统电气动	标准电气动	环路供电智能	环路供电智能
输入信号	4-20 mA / 0.2-1.0 bar	4-20 mA	4-20 mA	4-20 mA
反馈方式	机械连杆	机械连杆	霍尔效应非接触	霍尔效应非接触
内置压力表	无	有	—	—
HART 通讯	无	无	无	可选
自动调试	无	无	有	有
防爆版本	ISP5	EP500 ATEX	—	—

如果项目需要内置压力表和更高防护等级，建议查看 EP500。如果需要自动调试或 HART 通讯，建议查看 SP400 或 SP500。

安装与选型要点

EP5 可适配单作用线性气动执行器，支持电流和气动两种输入信号。

询盘或选型前，建议确认：

• 执行机构类型（单作用线性气动）和行程范围
• 控制信号形式：4-20 mA 电流信号还是 0.2-1.0 bar 气动信号
• 是否需要本安型防爆版本（ISP5）
• 现场是否需要配套过滤减压器
• 是否需要与 SPIRA-TROL、STERI-TROL 等控制阀配套选型

技术资料覆盖

EP5 安装维修指南（IM-P343-16）覆盖安装方式、接线、调试、运行和维护步骤。该指南同时适用于 EP5 和 ISP5（本安型防爆版本）。EP5 在斯派莎克 SPIRA-TROL 控制阀、BCV 排污控制阀、蒸汽喷射器等多款产品的技术资料中作为可选定位器列出。
