KE73 Spira-trol 二通控制阀

KE73调节阀概述

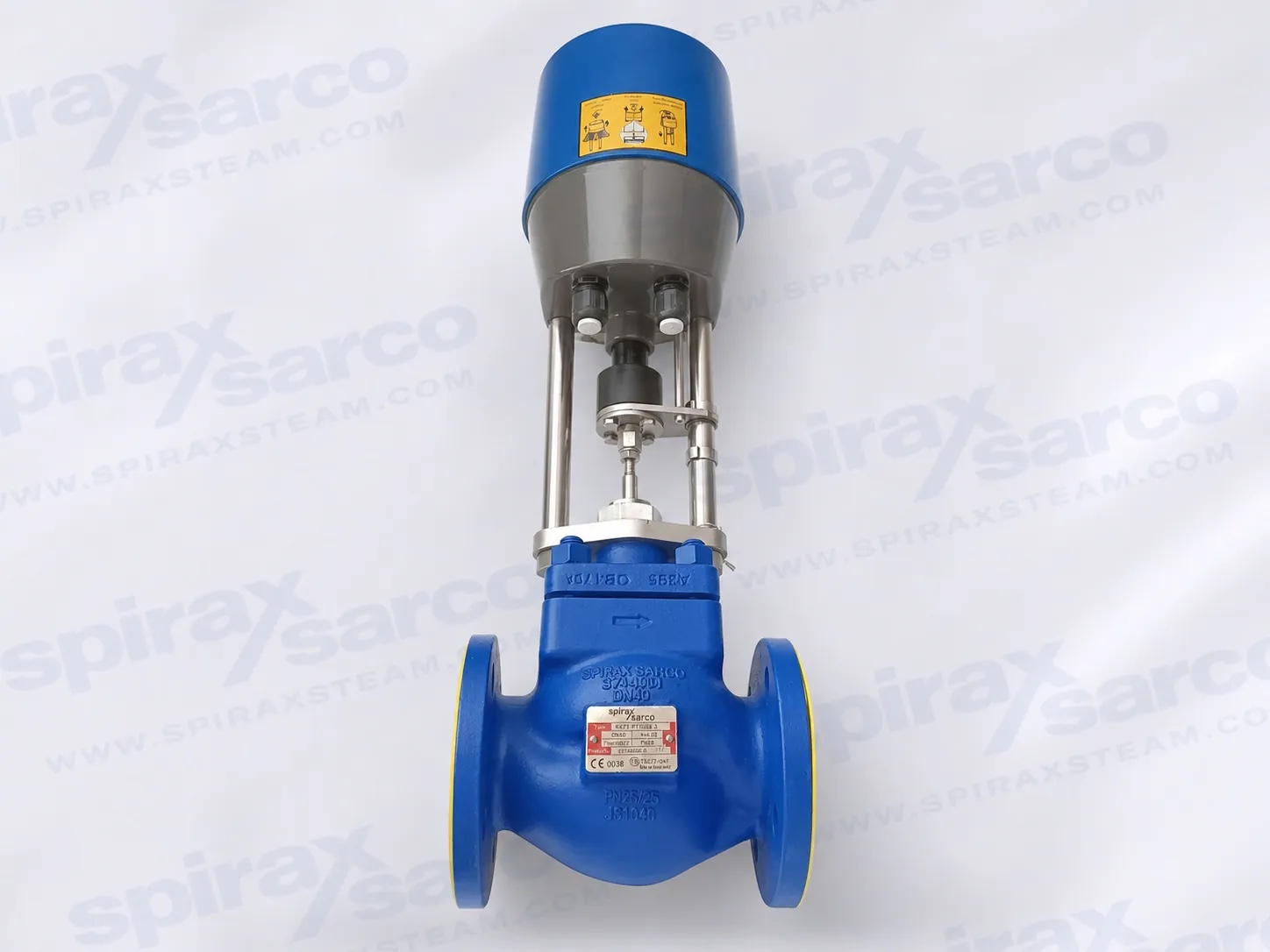

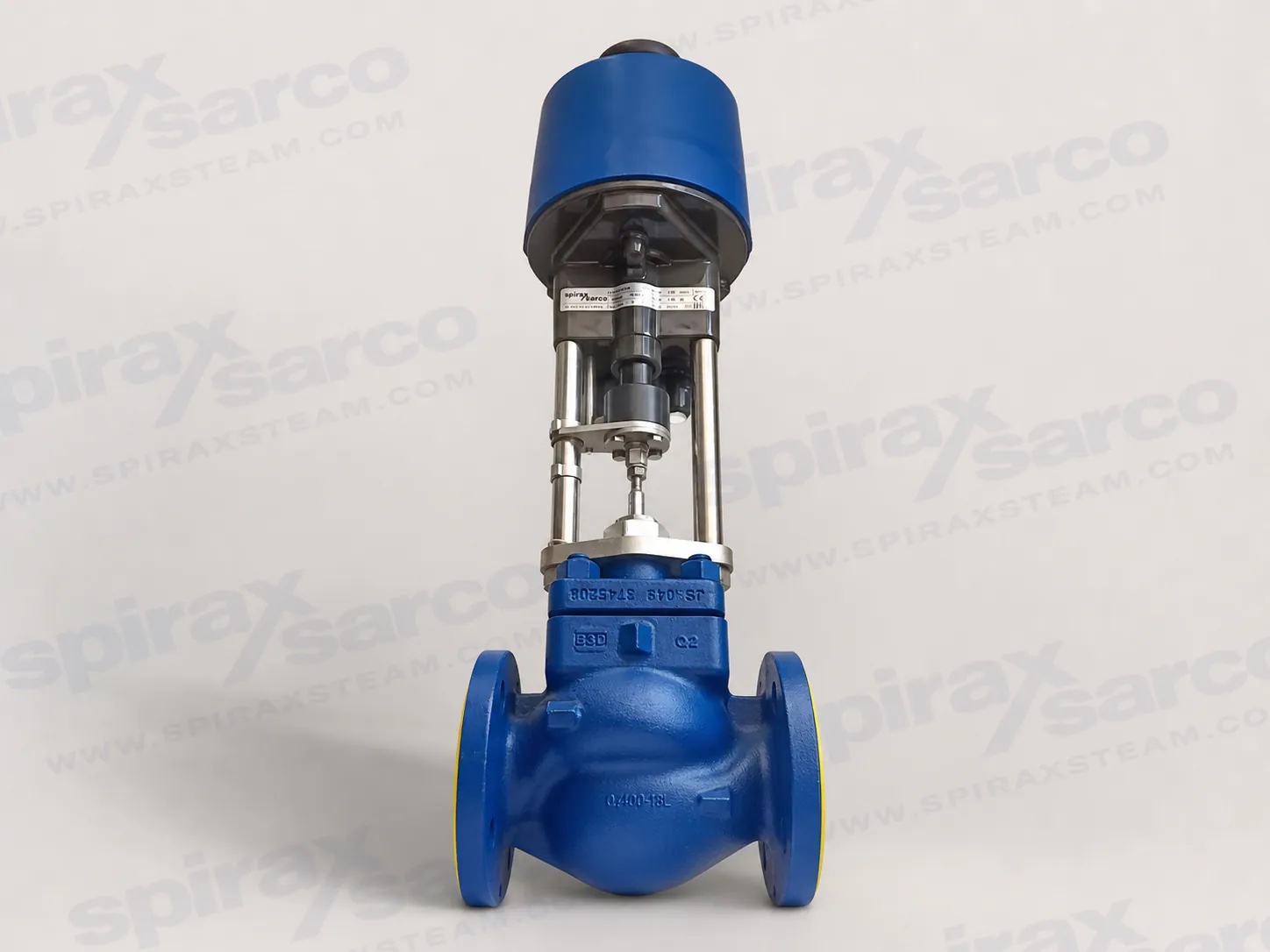

斯派莎克 KE73 是一款带有笼式固定阀座的二通单座截止式控制阀。这种大孔径配置将 EN 标准法兰球墨铸铁阀体与用于调节过程控制的等百分比特性相结合。当与合适的气动或电动线性执行器配合使用时，它还可以提供开/关控制。

目前大口径内 Spira-trol 控制阀 系列中，KE73 有 DN125、DN150 和 DN200 可供选择。该阀门支持标准、减少容量、低噪音和防气蚀阀内件策略，允许围绕过程任务选择阀体、阀内件、阀座、阀杆密封和驱动套件。

产品范围及标准

阀门特性和配置选项

技术数据

精选建筑材料

等百分比 Kvs 值

以下 Kvs 值适用于标准等百分比修剪。最终阀门选型必须使用实际的流体、流量、压力、温度、噪音和气蚀条件。

低噪声和抗气蚀 Kvs 值是特定于任务的，并且包含在 TI-S24-59 中的平衡和多级阀内件选择数据中。

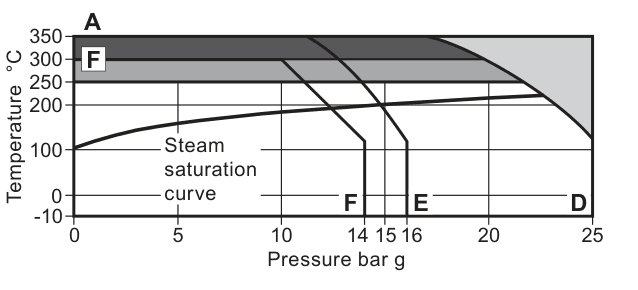

压力和温度限制

对于 300 °C 以上的操作，建议使用带石墨填料的加长阀盖。 300 °C以上也推荐采用高温螺栓连接。如果过程流体低于 0 °C 并且环境温度低于 +5 °C，则阀门和执行器的外部运动部件需要伴热。

尺寸和近似重量

加长阀盖大约增加 16 kg。尺寸和重量为近似值，应根据订购的配置进行确认。

兼容的驱动和定位

执行器尺寸取决于阀门尺寸、阀座、平衡、流向、关闭压差和所需的故障位置。始终从项目任务中选择完整的阀门和执行器组件。

可用的维修零件

订购备件时，请注明阀体标签上的完整产品说明，包括阀门尺寸、阀内件和日期代码。这对于识别正确的平衡或不平衡零件以及任何降低容量的装饰是必要的。

订购配置

完整的 KE73 订单必须定义多于四个字符的阀门名称。确认公称尺寸、PN 法兰等级、流向、阀杆密封、阀座材料、阀内件类型、平衡、阀盖、螺栓、Kvs 和执行机构套件。

例如， KE73PTSUSS.2 识别出带有 PTFE 阀杆密封的 KE73、431 不锈钢阀座、标准阀内件、非平衡阀塞、标准阀盖、标准螺栓连接和系列 0.2 结构。尺寸、Kvs 和连接细节仍必须注明。所需的故障打开或故障关闭位置由执行器布置决定，而不是由 KE73 阀体代码决定。

斯派莎克文档 IM-S24-42 中提供了 K 系列的安装和维护程序。请务必遵循所订购的阀门、执行器和维修零件随附的说明。
