CS10-1 不锈钢洁净蒸汽分离器

CS10-1 不锈钢洁净蒸汽分离器

斯派莎克 CS10 洁净蒸汽分离器在技术资料中标识为 CS10-1，专为洁净蒸汽和纯蒸汽系统而设计。其用途是在蒸汽到达灭菌器、高压灭菌器、控制阀、仪表或其他卫生用汽点之前去除夹带水分。在此阶段去除水分有助于输送系统提供更干燥、更稳定的蒸汽，并降低冷凝水被带入需要稳定蒸汽工况的设备中的风险。

这款洁净蒸汽分离器适用于必须综合考虑蒸汽品质、检查便利性和材料可追溯性的项目。它是一种调质部件，而非洁净蒸汽发生器或颗粒过滤器：上游汽源仍须产生符合要求的蒸汽，而在工艺有需要时，应另行选择过滤和冷凝水排放装置。

专为卫生检查而设计

可拆卸内部挡板是 CS10-1 设计的核心。它使分离器能够在安装前接受全面检查，并使项目验证期间的系统内部检查更加方便。壳体以及带挡板的盖板均采用 1.4404/316L 不锈钢制造。标准内表面粗糙度最大为 0.5 µm (20 µin) Ra，焊缝经磨平和电解抛光处理；外表面粗糙度最大为 1.6 µm (63 µin) Ra，采用缎面喷珠处理。当卫生级装置需要有文件记录的表面处理，而非未经确认的通用容器表面处理时，这些细节至关重要。

技术资料中还明确列出了部件材料：密封件为 Viton，卡箍为不锈钢，牌号为 AISI 316。这为项目团队核查兼容性、清洁要求以及订单必须随附的证书提供了明确依据。

确定 斯派莎克 CS10 的尺寸以实现干蒸汽性能

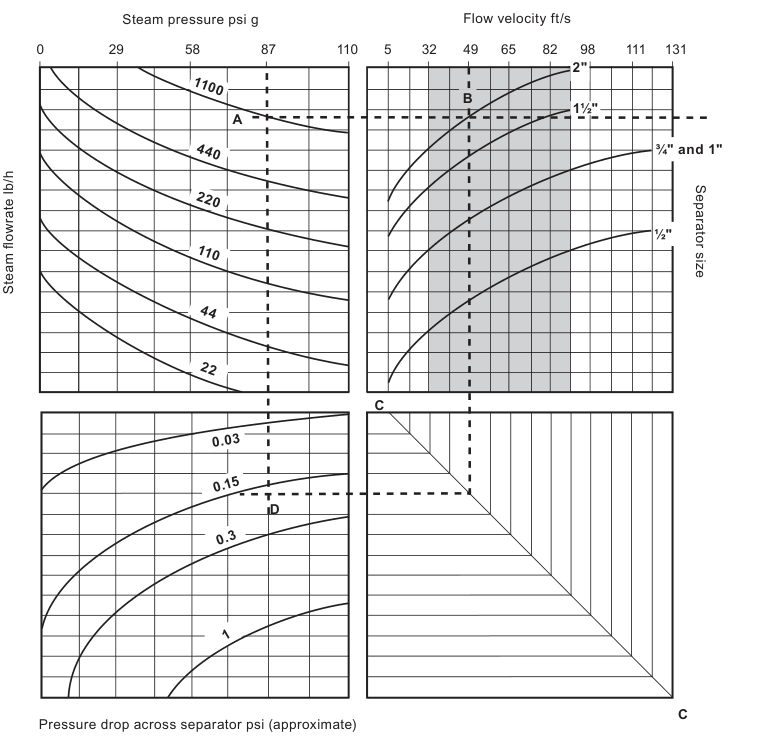

CS10-1 产品资料说明蒸汽干度高于 95%。该数值应结合选型条件理解，不应视为独立保证：分离器尺寸、蒸汽压力、质量流量、管道内径、流速和压降都会影响结果。技术选型示例指出，在分离器曲线上低于 27 m/s 运行时，其效率将接近 100%，并建议根据应用需求，在管径、流速和压降之间选择最佳折中方案。

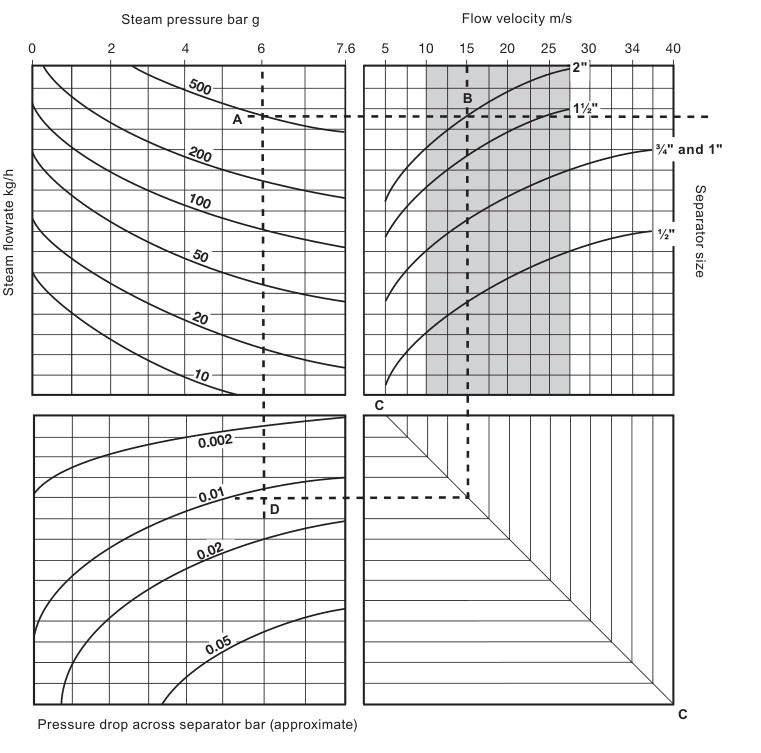

例如，技术资料中的公制选型示例采用 6 bar g 下 500 kg/h 的工况，选择 2 英寸 (DN50) 分离器，并指出近似压降为 0.012 bar。这是一个计算示例，并非通用容量额定值。项目在确认尺寸时应采用自身的工作压力、流量和管道标准。

连接、限制条件和安装检查

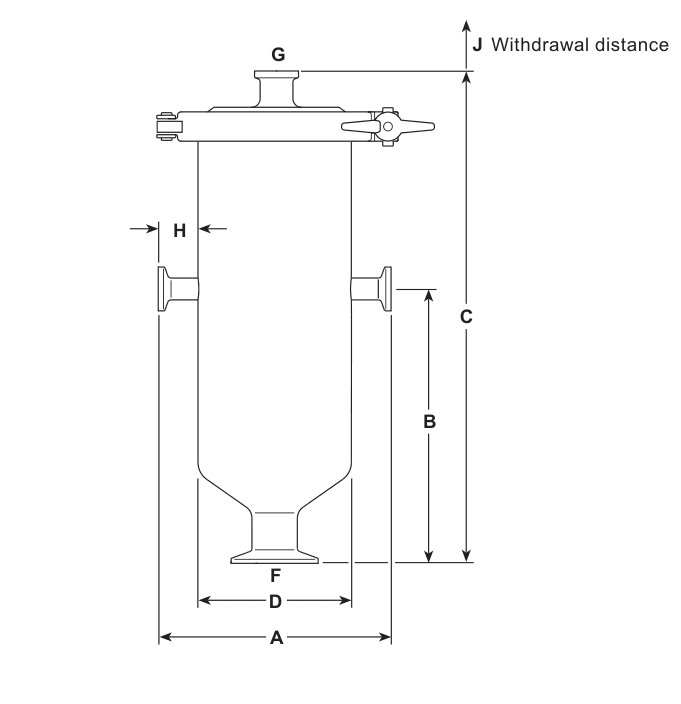

蒸汽入口和出口尺寸范围为 1/2 英寸至 2 英寸。卫生级卡箍配置按 ASME BPE 和 DIN 32676 A 与 B 的尺寸提供，其他连接配置可按要求提供。技术资料的尺寸数据中标明排水口为 1 英寸，排气口为 1/2 英寸。应结合最终连接规格确认卫生级卡箍和垫片的额定参数，因为垫片或卡箍可能会限制允许的压力和温度。

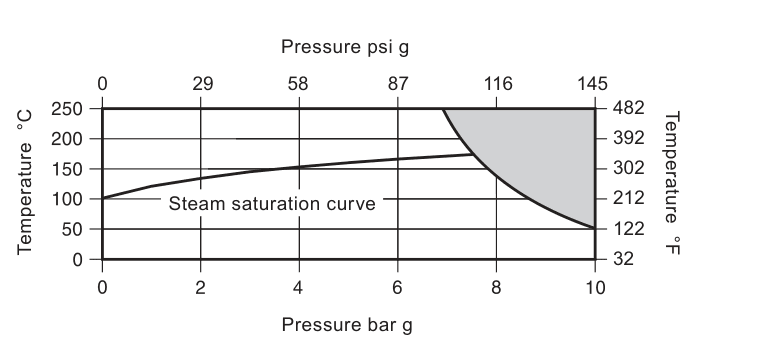

壳体设计条件为 PN10。用于饱和蒸汽工况时，最高工作压力为 7.6 bar g。最高允许温度为 250 °C，最低允许温度为 -10 °C，最低工作温度为 0 °C。规定的最高工作温度为 6.8 bar g 时的 250 °C。这些是选型边界条件，不能替代压力/温度图表和完整的订单审核。

CS10-1 专为水平管道设计。调试前，应检查流向箭头和预定安装方向，并小心搬运壳体及内部件，以免损坏规定的表面处理。规划时还应预留接近可拆卸挡板的空间以及尺寸资料中所示的抽出距离。

标准、证书和订购信息

本产品按照 ASME BPE 指南设计，技术资料声明其符合 EU Pressure Equipment Directive 和 UK Pressure Equipment (Safety) Regulations。聚合物材料声明符合 FDA 21 CFR 177.2600；1/2 英寸、3/4 英寸和 1 英寸规格可提供 USP Class VI。根据项目要求，可提供的证书包括 EN 10204 3.1 材料证书、符合性证书、钝化证书、焊接证书和内表面处理证书。下单时必须明确这些检查和认证要求。

在索取 斯派莎克 CS10 报价之前，请确认 CS10-1 的尺寸、蒸汽压力和流量、管道标准、卫生级连接和垫片、排水与排气管路布置、水平安装空间、所需表面处理以及质量文件所需的证书。如果蒸汽品质还取决于颗粒控制，请将 CSF16 洁净蒸汽过滤器作为独立调质阶段进行评估。如果项目在分离前需要专用洁净蒸汽源，请根据完整系统工况比较洁净蒸汽发生器系列。
