BT6-BH 大容量卫生级平衡压力式热静力蒸汽疏水阀

BT6-BH 大容量卫生级平衡压力式热静力蒸汽疏水阀

斯派莎克 BT6-BH 是卫生级平衡压力式热静力蒸汽疏水阀平台中的大容量型号，适用于洁净、无化学品和纯蒸汽应用。它用于排除冷凝水，适合低滞留、可排净性和卫生级接液结构与公称连接同等重要的场合。文件规定的应用范围包括无菌蒸汽屏障、隔断与排放装置、蒸汽主管排水，以及容器、反应器和工艺管线的 CIP/SIP 作业。

选型时，大容量这一标识十分重要。疏水阀应根据实际工作点的冷凝水负荷和可用压差进行匹配，而不应仅按连接尺寸选型。官方容量图中标明了目标型号对应的 BH 曲线。最终选型还应考虑启动工况、工作压力、回流管线条件，以及所选卫生级卡箍或垫片造成的任何限制。

BT6-BH 为何适用于卫生级蒸汽排水

BT6-BH 采用 316L 不锈钢无缝隙阀体，并配有 15 度倾斜阀座。该几何结构旨在实现完全排净，减少排水或清洗后可能残留冷凝水的位置。在洁净蒸汽装置中，这一细节的影响不只限于传热：残留液体会使清洗、干燥和可重复运行更难管理。阀体、膜盒元件和密封结构记录在技术章节中，而最终材料和连接配置表应根据订购配置进行核对。

其平衡压力式热静力元件根据冷凝水温度作出响应。在冷态和启动工况下，膜盒处于开启状态，使空气、冷凝水和 CIP 流体能够排出系统。随着系统接近蒸汽温度，填充液膨胀，阀门在接近蒸汽温度时关闭，从而在保持排水的同时减少新鲜蒸汽损失。标准元件规定，在典型工作条件下，于疏水阀上方 50 mm（2 inch）处且压力低于 2.4 bar g（35 psi g）时，在蒸汽饱和温度名义过冷度 2 °C（4 °F）以内开启。该说明具有条件限制：工作压力、安装方式和环境条件均会影响实际性能。

结构、表面处理和配置选择

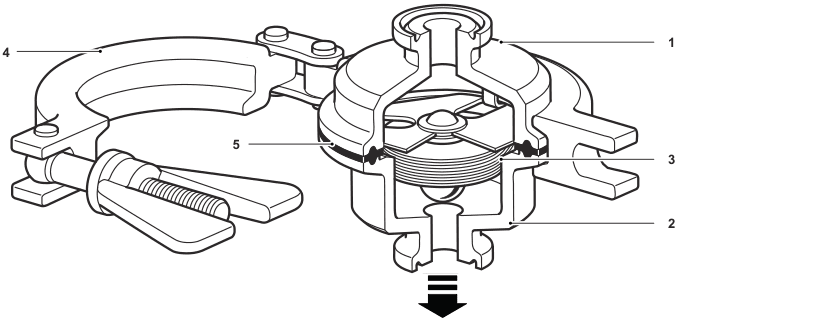

BT6-BH 的结构以卫生级应用边界为设计基础，而不是在制造后对工业疏水阀阀体进行改造。文件规定的接液阀体和膜盒元件采用 316L 不锈钢。安全卡箍采用 316 不锈钢，密封件为 PTFE 加 316L 不锈钢复合垫片。内部表面列出的典型粗糙度为 0.6 micrometre Ra，外部表面为 1.0 micrometre Ra。可选用机械抛光和电解抛光达到 0.375 micrometre Ra，因此项目规格应明确要求的表面处理，而不应默认采用可选等级。

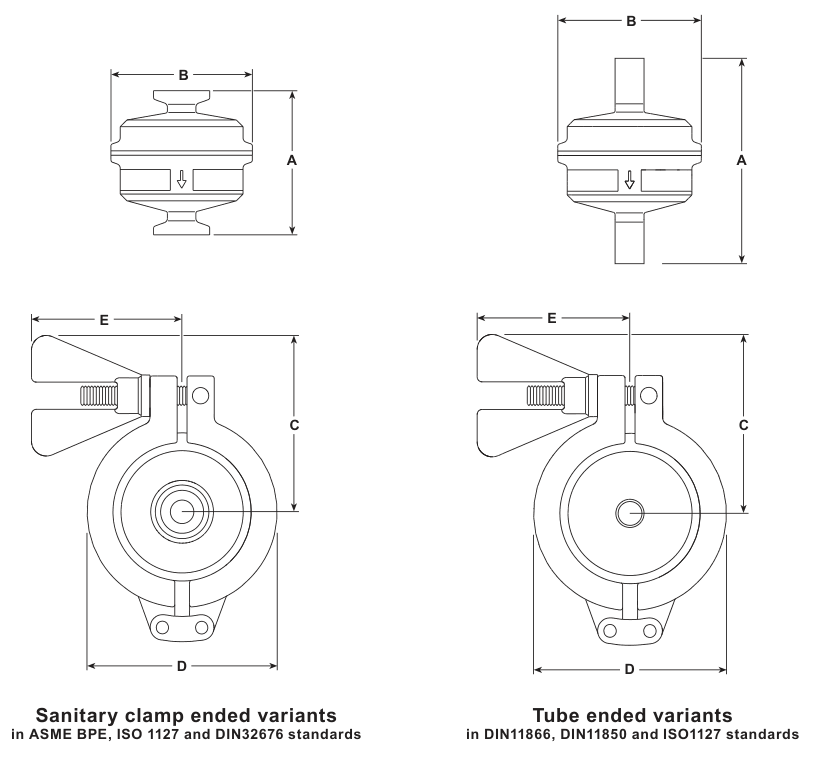

连接选择涵盖卫生级卡箍和管端式标准。技术资料包括 ASME BPE、ISO 1127 和 DIN 32676 卫生级卡箍系列，以及 DIN 11866、DIN 11850 和 ISO 1127 管端式系列。可用尺寸和标准变型见下方技术表。SSP 清单和最终订单确认决定所选尺寸和市场可提供的连接类型。还可指定固定排放孔，以实现故障开启运行。考虑食品接触应用时，必须确认整个系统的 Food+ 文件和所需的在线清洗流程。

压力、温度和容量检查

文件规定的 BT6-BH 阀体设计条件为 PN10。技术数据给出的最大允许压力为 140 °C 时 10 bar g，最大允许温度为 9.2 bar g 时 177 °C，饱和蒸汽最大工作压力为 6 bar g，最大工作温度为 6 bar g 时 165 °C。最低允许温度为 -10 °C，最低工作温度为 0 °C。文件规定该产品适用于全真空条件，而 15 bar g 冷态液压试验压力是试验限值，并非工作额定值。

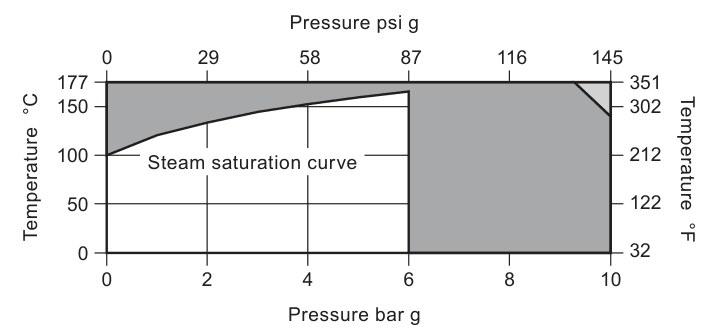

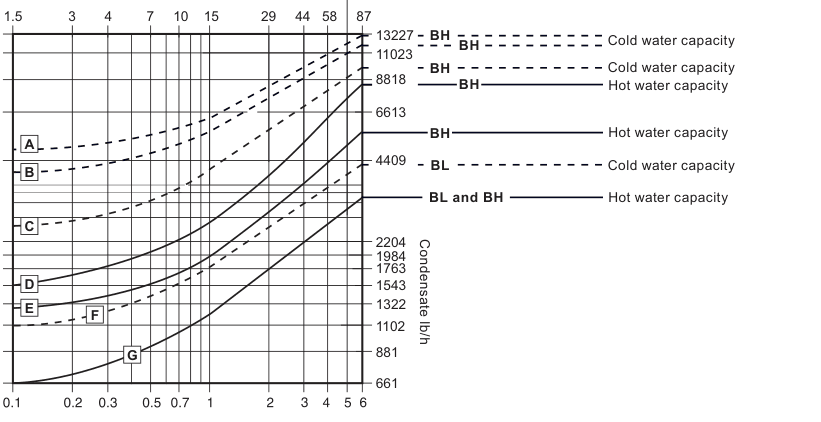

这些数值共同构成一个工作包络，而不是可以任意组合的独立数值。卫生级卡箍和垫片可能降低允许的压力或温度，并且必须遵守官方压力/温度图中的阴影区域限制。应根据可用压差和所需冷凝水状态读取 ISO 7842 图中的大容量 BH 曲线。在确定型号和连接配置并下单之前，应针对冷态启动、正常运行和清洗工况核查 斯派莎克 BT6-BH 的选型。

BT6-BH 应用和选型边界

典型应用是需要在不破坏卫生设计的情况下排除冷凝水的场合，包括洁净蒸汽主管排水、无菌屏障、隔断与排放布置，以及容器和反应器的清洗或灭菌循环。疏水阀只是该系统的一部分。上游工艺仍需适当的隔离、压力保护、安全排放路径，以及能够防止冷凝水回流至设备的布置。安装说明要求设置冷却管段，并且阀体必须安装在垂直管线上，使流体向下流动，以实现自排净。

如需进行更广泛的产品选型，可使用蒸汽疏水阀选型指南比较工作原理和系统应用。当洁净蒸汽系统还需要专门排除不凝性气体时，AVM7 卫生级排空气阀是相关的配套选型方案。核查大容量目标型号与系列级文件之间的关系时，可将BT6-B 系列页面作为更广泛的系列参考。这些链接支持不同的选型任务；均不会改变本页面仅针对单一型号的范围。

安装、运行和维护规划

安装前，请核实名牌、预定流体、材料、压力和温度限值、流向及连接标准。在适当情况下拆除保护盖，保护机加工表面，并避免阀体承受外部管道应力。疏水阀不得暴露于过热蒸汽工况。出口应引至安全位置；安装说明警告，大气排放温度可能达到 100 °C。调试期间应缓慢升压，并在安装或维护后检查报警装置或保护装置。

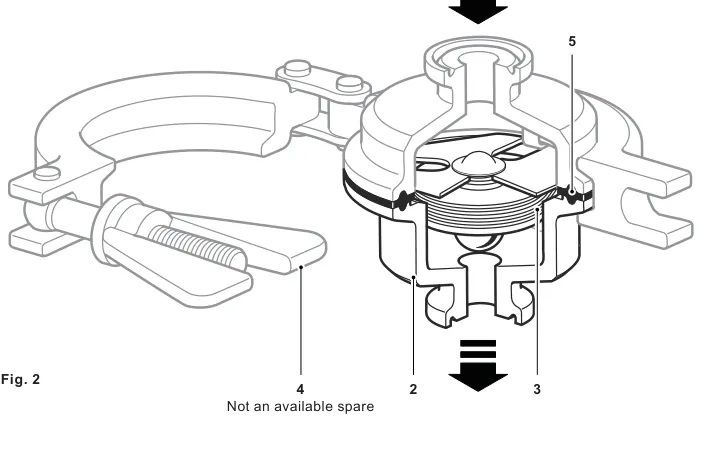

维护规划应预留足够空间，以便拆卸卫生级卡箍并检修膜盒元件、密封件和带阀座的出口阀体。拆卸阀体卡箍前，应隔离供给管线和回流管线，将压力逐渐排放至大气，并让组件冷却至 60 °C 或以下。使用新密封件重新组装，紧固卡箍并检查是否泄漏。可用备件仅包括膜盒元件组件、密封件以及包括阀座在内的出口阀体；订购时应注明尺寸和 BT6-BH 型号。

BT6-BH 询价核对清单

• 确认洁净或纯蒸汽应用、冷凝水负荷、启动工况以及疏水阀处的可用压差。

• 在最终确定管道路线之前，确认垂直向下流动安装方式和冷却管段布置。

• 指定卫生级卡箍或管端式标准、公称尺寸、垫片/卡箍限制以及所需表面处理。

• 检查完整的压力/温度包络、回流管线背压、安全排放路径以及任何过热蒸汽暴露情况。

• 如适用，应在订购时注明认证、可追溯性、钝化、Food+ 文件或固定排放孔要求。

询价 斯派莎克 BT6-BH 时，应将运行数据与型号、连接标准和表面处理要求一并保留。这可为最终选型审核提供足够信息，以区分大容量工况与仅按公称尺寸匹配的情况，并确保卫生级装置保持在文件规定的限值内。
