BC3250 在 TDS 排污控制中的定位
BC3250位于TDS 排污控制产品系列的特定型号层级。它适用于需要连续监测溶解固形物、且排污响应要求高于人工巡检操作的蒸汽锅炉系统。

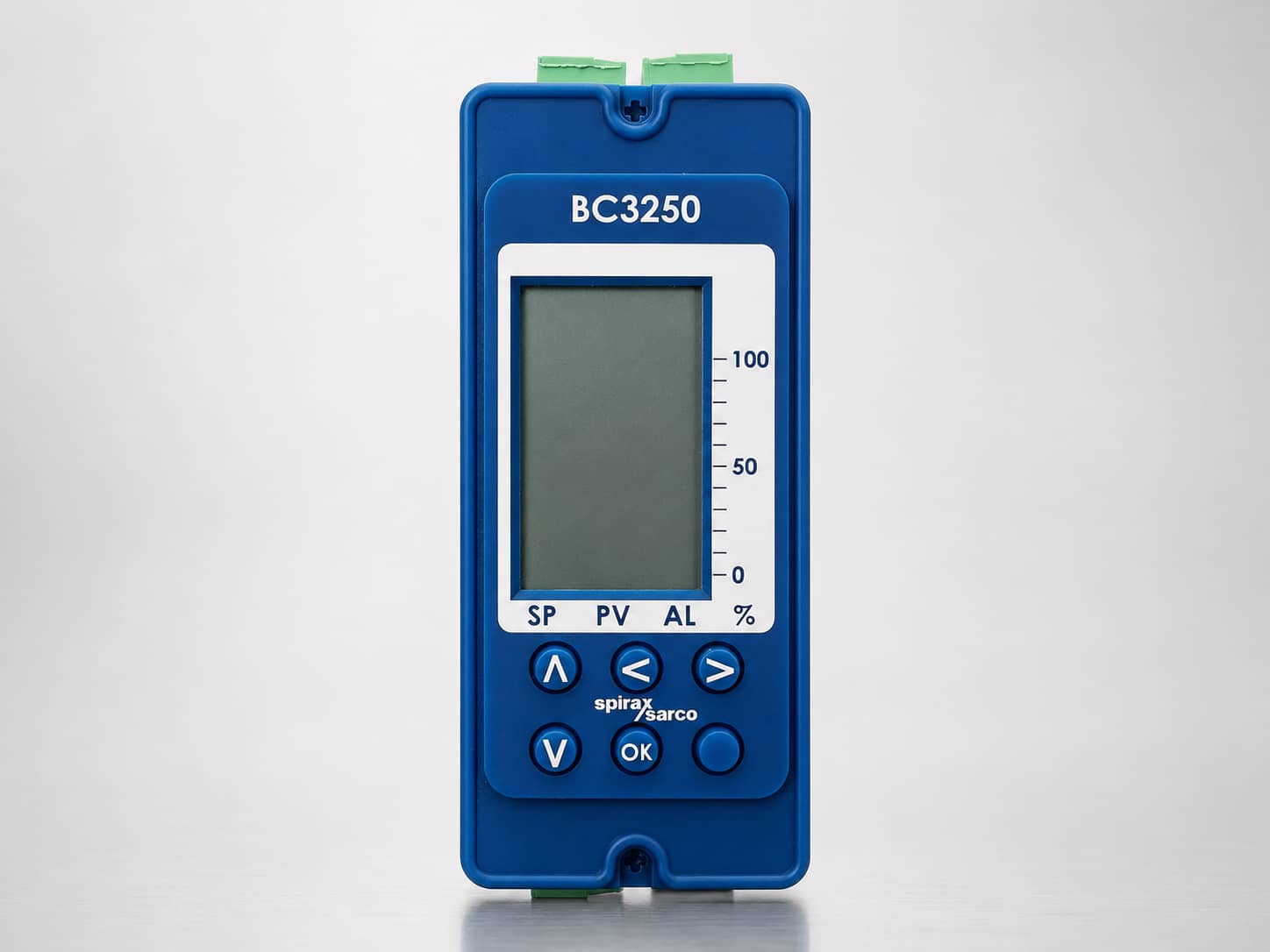

斯派莎克 BC3250 锅炉排污控制器将精密的锅炉水导电率监测、自动表面排污阀调节与集成的底部排污定时器融于一体，构成单台工业面板式仪表。在工业蒸汽发生装置中，蒸汽负荷波动、冷凝水回收率变化以及水处理药剂投加会导致溶解矿物质浓度持续变化。总溶解固形物（TDS）的过量累积会诱发炉水起泡、蒸汽污染、锅炉水滴被携带进入分配主管线以及换热表面过早结垢。相反，过量或随意的人工排污则会白白损耗高温除氧炉水，推高补给水消耗量并增加燃料支出。斯派莎克 BC3250 通过连续测量锅炉水导电率，并在溶解固形物超出设定目标值时精确驱动电动或气动排污阀，同时对间歇性底部排污循环进行自动定时以清除沉积的淤渣，彻底化解了上述运行难题。
对于需要紧凑型操作界面、无需图形趋势记录、底部排污定时或 EIA/TIA-485 Modbus 联网的应用，同族 BC3150 锅炉排污控制器 可提供专用的 3 位数字 TDS 控制。对于在实现阀门自动驱动前需要独立进行锅炉水取样或人工水质校验的工况，工程团队应考虑评估便携式及面板安装型 电导率仪，以建立基准水化学数据。
双功能控制架构：连续 TDS 控制与底部排污定时
BC3250 的一项核心工程特性在于其内置的双继电器控制架构，在单台外壳内实现了表面 TDS 管理与定时底部排污规程的协调控制。表面排污主要针对浓缩于蒸发液面附近的高浓度溶解矿物离子；而底部排污则用于排出沉降堆积在下锅筒或锅炉壳体底部的密实沉淀淤渣。传统锅炉房通常需要额外的机电式定时器或外部 PLC 逻辑来驱动底部排污阀。BC3250 通过专用输出继电器和可配置软件程序将两项功能合二为一：
- 继电器 1（表面 TDS 排污）： 配置为单刀双掷（SPCO）机电继电器，额定负荷为 250 Vac 下阻性 3 A、感性 1 A。它可直接驱动斯派莎克 BCV30 等电动排污阀，或驱动气动定位阀门（BCV1、BCV20、BCV31）释放高浓度炉水。
- 继电器 2（底部排污或高报警）： 可通过参数配置为专用底部排污定时继电器，或配置为高 TDS 极限报警触点。当设置为底部排污时，它以定时循环驱动自动化底部排污球阀或阀座阀，动作持续时间可在 0 至 99 秒之间编程，动作间隔可在 1 至 99 小时之间设定。
通过协调这两种排污机制，控制器确保锅炉水化学参数完全符合锅炉制造商规范和区域水质标准要求，正如在 蒸汽锅炉水处理、存储与排污 以及自动化 底部排污系统 工程技术资料中所详述的那样。
图形显示界面、条形图与趋势分析
斯派莎克 BC3250 配备基于 128x64 像素带背光液晶显示屏（LCD）和五键触感键盘的人机操作界面。与传统的纯数字式仪表不同，图形化屏幕可在三个协同运作的显示区域内同时呈现运行数值、设定点、报警状态以及历史过程趋势：
- 主 4 位大字符显示区： 以高对比度清晰显示当前过程变量（以 µS/cm 表示的电导率或以 ppm 表示的 TDS），并在调试期间显示可编程的温度参数。
- 字母数字状态信息行： 实时指示控制器运行状态，包括连续排污、冲洗倒计时、底部排污状态、报警条件以及当前选定的工程单位。
- 三通道同步百分比条形图： 包含三个垂直条形图，直观指示：
- PV（过程变量）： 以满量程百分比（0–100%）显示实测电导率，同时动态记录当前运行周期内达到的最高值与最低值。
- SP（设定点）： 标识编程的目标 TDS 设定点箭头，并在旁边以虚线标记回差恢复点。
- AL（高报警）： 呈现高 TDS 报警阈值及其关联的回差死区，在水质出现异常失衡时提供第一时间的直观警示。
按下前面板的水平导航按键，可将屏幕从标准条形图视图切换至专用趋势图（Trend Graph）显示。趋势屏幕可绘制设定时间内 TDS 波动曲线，水平时间基准支持在分钟、小时或天等最多 8 个时间单位内进行选择。借助这一屏幕历史记录功能，锅炉运行人员、水处理专家与调试工程师无需上位机或外置无纸记录仪，即可现场调阅查验前几个班次的炉水 TDS 响应曲线。
电导率探头兼容性与温度补偿
精准的锅炉排污高度依赖于恶劣高温高压锅炉工况下电导率传感器的可靠探测。炉水导电率随温度升高以大约每 °C 2% 的速率增加。若无精确的温度补偿，锅炉运行压力的变化或外置传感器测量室内部的冷却将引入严重的测量偏差。BC3250 全面兼容斯派莎克工业级电导率探头，并提供灵活的温度补偿模式：
- 探头适配支持（CP10、CP30、CP32）： 控制器可接入标准高温探头，包括用于锅炉壳体直接安装的 CP30 电导率探头、用于外置测量室的 CP10，以及高级智能型 CP32 探头。
- CP32 水垢监测与自动清洗功能： 当选配 CP32 探头时，BC3250 能够主动监测传感器电极表面结垢污染情况。一旦探测到结垢沉积，控制器将发出预警报警，并启动内置的 32 Vdc 清洗电路（恒定电压或 1 秒通、1 秒断的脉冲方式）溶解污垢，恢复测量精度。
- Pt100 温度补偿： 专用的 3 线制输入端可接入 Pt100 RTD 铂热电阻传感器（B 级或更高精度），测温范围覆盖 0 °C 至 250 °C（32 °F 至 482 °F）。控制器自动计算换算至 25 °C 基准条件下的温度补偿电导率。
- 手动固定温度模式： 在未安装物理 Pt100 RTD 的工况下，操作人员可在 100 °C 至 250 °C 之间以 1 °C 步进设定固定运行温度（出厂默认：184 °C，对应 10 bar g 饱和蒸汽饱和水温）。
多模式排污控制动作：连续、冲洗与脉冲模式
锅炉结构、产汽量以及传感器安装位置决定了不同的排污阀执行控制策略。BC3250 内置三种软件控制模式，以全面契合各类工况要求：
- 连续排污模式： 当电导率探头直接安装在锅炉壳体内部靠近正常水位线时，探头电极周围的炉水能够随时代表锅炉本体真实水质。冲洗时间设为 0 秒。控制器保持排污阀关闭，直至电导率升至设定点（SP）以上时开阀排污，待 TDS 下降到设定点减去回差值后关阀。
- 冲洗排污模式： 当探头安装在锅炉外部排污管路或取样三通处时，在排污阀关闭期间探头尖端周围的水样会逐渐停滞冷却。在冲洗模式下，BC3250 在设定的时间间隔（10 至 60 分钟）定期开启排污阀一段预设的冲洗时间（0 至 180 秒），在正式取样测量前将锅炉新鲜炉水冲刷至探头处。如果冲洗后测得的 TDS 仍超过 SP，阀门将保持开启继续执行连续排污。光电隔离的燃烧器联锁输入端（99–264 Vac）可将冲洗周期与燃烧器实际点火燃烧时间同步，确保仅在锅炉产汽运行期间才执行冲洗。
- 脉冲排污模式： 在水容量较小的中小型工业或商业锅壳锅炉上，持续全开标准排污阀可能导致炉水液位急剧骤降，进而引发低水位安全保护误动作报警。脉冲排污模式在排污需求激活期间驱动阀门以 10 秒开启、20 秒关闭的节奏循环动作，在平稳降低溶解固形物浓度的同时保护锅炉正常水位。
工业通讯功能：EIA/TIA-485 Modbus RTU 与红外通讯
现代工业锅炉房通常需要将现场独立控制器无缝集成至全厂能源管理系统和 SCADA 集中监控架构。BC3250 提供两个坚固可靠的通讯通道：
- EIA/TIA-485 Modbus RTU 通讯： 专用的串行通讯接口，支持配置为 4 线制全双工或 2 线制半双工工业多点总线网络。该端口支持编程设定的从站地址（1 至 247）以及可选波特率（1,200、9,600 或 19,200 bps）。超过 30 个 Modbus 保持寄存器向外部 PLC、DCS 或楼宇自动化系统开放实时 TDS 数值、水温、报警状态、排污阀累计开度时间以及自检故障代码。
- 红外（IR）光电收发通讯： 位于控制器侧面外壳的光电收发器，使得并排导轨安装的相邻斯派莎克锅炉控制器之间无需额外的实体物理连线即可交换运行参数与同步控制信号。
- 隔离型 0/4-20 mA 再传输输出： 电气隔离（100 V 隔离耐压）的电流环模拟量输出，更新速率达每秒 10 次，分辨率为 0.1% FSD，可向远程记录仪或 DCS 遥测控制盘提供代表锅炉水 TDS 或电导率的连续模拟信号。
锅炉房系统集成与余热回收协同效益
采用 BC3250 实施自动化锅炉排污，在与锅炉房余热回收装置联用时能够释放显著的热能利用效率提升。连续表面排污排出的锅炉水处于对应饱和温度与压力下。将这部分高温排污水导入斯派莎克闪蒸罐与余热回收换热器，可充分回收低压闪蒸汽并预热进锅炉的软化补给水。在部署有完整 余热回收系统 的设施中，BC3250 维持稳定的排污流量输出，相比随意粗放的人工排放能大幅提高换热器的热传递工况稳定性。关于深入的热工热力学原理与计算方法，工程人员可参阅斯派莎克关于 控制锅炉水中的 TDS 的专题工程指南以及完整的 锅炉控制与系统 产品方案。
工程选型核对与订购指南
在最终确认设备技术规格表并订购 BC3250 控制器之前，请核实以下各项机械与电气技术要求：
- 传感器选型与安装位置确认： 明确电导率传感器是直接安装于锅炉本体内部（例如配带内置保护管的 CP30 探头），还是安装于锅炉外部排污管路上（需启用冲洗排污模式）。水质易结垢时应确认是否选配具备自清洗功能的 CP32 探头。
- 温度补偿方案： 确认锅炉运行压力是否存在大幅波动而必须选配 Pt100 RTD 铂热电阻，还是在相对恒压下采用固定温度参数设置即可满足控制精度要求。
- 排污阀执行机构类型匹配： 核对表面连续排污阀是需要 230/115 Vac 机电式开关电源驱动（例如 BCV30），还是采用 24 Vac/dc 执行器或配置电磁阀的气动薄膜执行器。
- 安装形式与防护外壳： BC3250 控制器标配支持嵌入式仪表盘安装（需 92 x 92 mm 标准 DIN 开孔）、底板螺钉固定安装，或在具备至少 IP54 / NEMA 4 防护等级的工业电控柜内采用 35 mm DIN 导轨卡装。
- 外部通讯与遥测接口需求： 确认现场是否需要接入 0/4-20 mA 模拟量电流环输出、采用 2 线或 4 线制 EIA/TIA-485 Modbus RTU 组网，或仅作为独立现场仪表本地运行。
订购示例： 1 台斯派莎克 BC3250 锅炉排污控制器（电源规格 110–240 Vac，50/60 Hz，配带面板/底板/导轨安装附件）。
技术资料适用范围说明
本章节完整保留了斯派莎克 BC3250 锅炉排污控制器的官方已发布技术规格。其中的各项数据、额定参数、功能说明、认证依据、输入输出技术指标、出厂默认设置以及机械安装尺寸，均采自权威的英文版安装与维修指南 IM-P403-89（EMM Issue 8，第 10 节）并对照技术资料单 TI-P403-90（AB Issue 6）交叉核准。如两份资料在引用标准版本年份等处存在微小差异，一律以更新的英文 EMM Issue 8 规范为准。受当地法规约束，该产品的使用工况限制可能低于所列数据。基于技术研发与持续改进原则，斯派莎克保留修改产品规格的权利，恕不另行通知。
产品概述
BC3250 是一款专用于工业蒸汽锅炉的高级数字式排污控制器。它通过调节或开关表面排污阀持续控制锅炉水中的总溶解固形物（TDS / 溶解盐类），同时内置自动化底部排污定时器以定期清除锅炉沉积淤渣。该控制器通过高精度的液体电导率测量原理工作，与斯派莎克电导率传感器（CP10、CP30 或 CP32）、Pt100 温度补偿传感器以及电动或气动排污阀门配套使用。产品亦可应用于冷凝水污染监测系统，联动控制冷凝水排放旁通阀。
BC3250 采用坚固的阻燃聚碳酸酯外壳，支持仪表盘开孔嵌入、标准 35 mm DIN 导轨或机箱底板安装。设备采用 110 V 至 240 Vac 通用交流电源供电（工作电压允许范围 99–264 Vac）。前面板集成一块带背光的 128x64 像素图形 LCD 液晶显示屏和 5 按键触感键盘。产品无需内置备用电池，所有运行参数与校准设定均保存在非易失性闪存（Flash）存储器中。
核心技术特性
- 表面连续 TDS 排污控制与集成底部排污定时功能合二为一
- 128x64 带背光图形 LCD，同屏显示三通道条形图（PV、SP、AL）、4 位大字体数值及状态行
- 屏幕集成历史趋势图（Trend Graph），支持以分钟、小时或天为时间基准记录 TDS 波动
- 全面兼容高温电导率传感器系列：CP10、CP30 以及具备自清洗功能的 CP32
- 配合 CP32 探头提供自动电化学清洗驱动（32 Vdc）和探头结垢探测报警
- 直接支持 3 线制 Pt100 RTD 铂电阻温度补偿输入（0 至 250 °C），带手动固定温补兜底功能
- 具备三种可选排污控制策略：连续模式、冲洗模式（0–180 秒）与脉冲模式（10 秒开 / 20 秒关）
- 电气隔离型 0/4-20 mA 电流环模拟量再传输输出
- EIA/TIA-485 Modbus RTU 串行接口，支持 2 线制半双工或 4 线制全双工多机联网
- 侧置红外光电通信接口，支持相邻控制器之间无实体连线快速耦合通信
- 光耦隔离燃烧器点火联锁输入端（99–264 Vac），可将冲洗周期与燃烧器产汽时间绑定
- 经型式检验认证为符合 Vd TÜV Wasser 100（07:2006）标准的 TDS 控制器与限制保护装置，通过 UL 列名
认证依据与执行标准
BC3250 严格符合欧洲电磁兼容指令 2014/30/EU 及其全部要求，满足重工业环境 A 类设备标准。完整的 EMC 评定测试归档参考号为 UK Supply BH BC3250 2008。
控制器符合低电压指令（LVD）2014/35/EU，并经认证符合以下国际电气安全标准：
- EN 61010-1:2010： 测量、控制和实验室用电气设备的安全要求。
- UL 61010-1（第 3 版，2012-05）： 测量、控制和实验室用电气设备安全标准。
- CAN/CSA-C22.2 No. 61010-1（第 3 版，2012-05）： 加拿大实验室与过程控制电气设备安全规范。
- Vd TÜV Wasser 100（07:2006）： 经型式试验评定认证的自动锅炉水 TDS 控制器与限位保护器。
技术参数表
| 标称主电源电压 | 110 Vac 至 240 Vac，50/60 Hz |
|---|---|
| 允许工作电压范围 | 99 Vac 至 264 Vac，47 至 63 Hz |
| 整机功耗 | 最大 7.5 W |
| 安装使用环境 | 仅限室内使用 |
| 最高工作海拔 | 海拔 2 000 m (6 562 ft) 以下 |
| 环境工作温度范围 | 0 °C 至 55 °C (32 °F 至 131 °F) |
| 环境最大相对湿度 | 最高 31 °C (88 °F) 时为 80%，随温度升高至 40 °C (104 °F) 时线性降至 50% |
| 安装过电压类别 | III 类（Category III） |
| 污染等级 | 2 级（供货原装状态）；3 级（安装在防护外壳内时，防护等级最低需达 IP54 或 NEMA Type 3, 3S, 4, 4X, 6, 6P, 13） |
| 外壳防护等级 | 仅前面板部分：IP65（经 TRAC Global 检验认证）及 NEMA Type 4 抗冲洗等级（UL 认证） |
| 外壳材质 | 聚碳酸酯（Polycarbonate）机壳；前面板为硅橡胶触觉按键（硬度 60 shore） |
| 面板固定螺钉紧固扭矩 | 1.0 至 1.2 Nm |
| 适配电导率传感器型号 | CP10、CP30 与 CP32 高温电导率探头 |
|---|---|
| 水导电率测量量程 | 0–9.99、0–99.9、0–999 以及 0–9 990 µS/cm 或 ppm |
| 最低导电率测量门限 | 25 °C 下 >= 1 µS/cm |
| 测量精度指标 | +/-2.5% FSD（在 0–9.99 量程段内为 +/-5% FSD） |
| 测量显示分辨率 | 0.1% FSD |
| 探头激励驱动方式 | 交流（ac），4 线制测量驱动（有效消除电极极化影响） |
| TDS 换算系数（pH term） | 0.50 至 1.00 可选可调（出厂默认 0.70） |
| 中和常数因子 | 0.70 |
| 温度补偿传感器规格 | Pt100 RTD 铂热电阻，B 级或更高精度，直流 3 线制驱动 |
| 温度补偿测量范围 | 0 °C 至 250 °C (32 °F 至 482 °F) |
| 手动固定温度设定值 | 未接 Pt100 时可编程设定 100 °C 至 250 °C，步进 1 °C（默认：184 °C / 10 bar g 饱和温度） |
| 温度补偿精度 | +/-2.5% FSD（综合系统测量精度 +/-5.0%） |
| 燃烧器联锁输入信号 | 99 Vac 至 264 Vac，最大电流 2 mA（光电隔离） |
| 探头自清洗驱动电压 | 最高 32 Vdc；支持恒定驱动或脉冲驱动（1 秒通、1 秒断） |
| 输出继电器形式 | 2 组独立单刀双掷（SPCO）机电继电器 |
|---|---|
| 最大触点切换电压 | 250 Vac |
| 继电器触点额定负荷 | 250 Vac 下阻性负荷 3 A；250 Vac 下感性负荷 1 A；250 Vac 下交流电机负荷 1/4 HP (2.9 A)；120 Vac 下交流电机负荷 1/10 HP (3 A)；导向控制负荷 C300 (连续 2.5 A) |
| 继电器 1 功能分配 | 表面 TDS 连续排污阀开闭执行驱动 |
| 继电器 2 功能分配 | 底部排污定时控制执行驱动 或 高 TDS / 故障报警输出触点 |
| 底部排污阀开阀持续时间 | 0 至 99 秒（若启用了冲洗排污模式，则可设为 0 至 9 秒） |
| 底部排污动作间隔周期 | 自动循环周期为 1 至 99 小时 |
| 模拟量再传输输出 | 0–20 mA 或 4–20 mA 电流环，量程范围全量程可组态 |
| 再传输开路输出电压 | 最高 19 Vdc |
| 最大允许回路负载 | 500 欧姆 |
| 再传输电气隔离 | 100 V 隔离耐压；更新刷新率每秒 10 次；分辨率 0.1% FSD |
| 工业串行通讯 | EIA/TIA-485 Modbus RTU 通讯规约，从站地址 1 至 247 |
| Modbus 通讯波特率 | 1 200、9 600 或 19 200 bps（数据位 8 位，无奇偶校验，停止位 1 位） |
| Modbus 物理拓扑结构 | 4 线制全双工模式 或 2 线制半双工模式 |
| 红外光电通信接口 | 侧置红外收发器，支持 Master 主机或 Slave 从机模式（默认从机 Slave） |
| 接线端子类型 | 升降式插拔螺钉接线端子排 |
|---|---|
| 适用接线导线截面积 | 0.02 mm² (24 AWG) 至 2.5 mm² (12 AWG) 单股或多股铜导线 |
| 线缆绝缘剥线长度 | 5 mm 至 6 mm |
| 端子螺钉拧紧扭矩 | 0.5 至 0.6 Nm |
| TDS 传感器连接电缆 | 耐高温屏蔽多芯电缆：4 芯（CP32 探头）、4 芯（CP10/CP20 探头通过接线盒转接）、2 芯（CP10/CP30 探头）。线径 1.0 至 1.5 mm² (18 至 16 AWG)。最大长度：100 m (328 ft) |
| Pt100 温度补偿传感器电缆 | 3 芯专用屏蔽仪表铜缆，线径 0.5 至 1.5 mm² (20 至 16 AWG)。最大敷设长度：100 m |
| Modbus EIA/TIA-485 总线电缆 | 带屏蔽双绞线（STP），特性阻抗 120 欧姆。最大干线长度：1 200 m (4 000 ft) |
机械安装尺寸与面板开孔要求
该控制器外壳支持多样的控制柜及安装面板布置方案。对于仪表盘嵌入式安装，需在面板上加工 92 mm x 92 mm 的方形开孔。随附的优质闭孔橡胶密封垫圈与卡接式装饰边框在 1.0 mm 至 3.0 mm 厚度的面板上可提供稳固的 IP65 级防水密封。或者，利用底板安装孔位，可按垂直 112 mm、水平 67 mm 间距钻取四个直径 4.2 mm 的固定孔实施机箱背板固定。对于电控柜内部导轨装配，机壳背面集成的弹簧卡扣卡槽支持直接卡装于标准 35 mm 对称 DIN 导轨（EN 50022 / BS 5584）。
| 仪表盘开孔要求 | 92 mm x 92 mm (+0.8 mm / -0.0 mm) 标准 DIN 开孔 |
|---|---|
| 安装面板厚度范围 | 配备边框时最小 1.0 mm（不配边框时最小 2.0 mm） |
| 前面板外包络尺寸 | 宽 120 mm x 高 140 mm（包含上下侧接线防护罩外沿） |
| 盘后伸入安装深度 | 前面板法兰面后方进深 52 mm |
| 相邻仪表安装横向间距 | 相邻控制器之间需保留至少 15 mm 间隙以确保自然对流散热 |
| 面板紧固螺钉规格 | 随箱提供两支 M4 x 25 mm 紧固螺钉及绝缘密封垫圈 |
| 整机净重 | 约 500 g (1.1 lb) |
出厂默认软件菜单参数设置
| 菜单项目 | 参数描述 | 允许可设范围 | 出厂默认值 |
|---|---|---|---|
| MODE | 排污阀手动强制控制 | OPEN（开阀）或 CLOSE（关阀） | CLOSE（关阀） |
| DATA: UNITS | 显示工程物理单位 | µS/cm 或 ppm | µS/cm |
| DATA: TEMP | 温度显示工程单位 | °C 或 °F | °C |
| DATA: PH TERM | TDS 导电率换算系数 | 0.50 至 1.00（步进 0.01） | 0.70 |
| INPUT: T COMP | 固定温度补偿设定值 | 100 °C 至 250 °C (212–482 °F) | 184 °C (对应 10 bar g 饱和温度) |
| INPUT: TDS - SENSOR | 接入探头型号选择 | CP10、CP30、CP32 | CP30 |
| INPUT: PURGE DURATION | 取样前管路冲洗时长 | 0 至 180 秒（步进 1 秒） | 000 s (连续运行，关闭冲洗) |
| INPUT: PURGE INTERVAL | 两次冲洗排污间隔周期 | 10 至 60 分钟 | 30 分钟 |
| INPUT: PURGE BURNER | 燃烧器点火联锁依赖 | Normal（普通定时）或 Cumulative（累计燃烧时间） | Cumulative（累计燃烧时间） |
| INPUT: TDS - SP | 水质导电率目标控制设定点 | 0 至 100% FSD | 50% FSD |
| INPUT: TDS - HYST | 控制设定点回差死区 | 0 至 SP 设定点 | 5% FSD |
| INPUT: TDS - CAL | 现场标定校准目标基准值 | 0 至 FSD | 4 000 µS/cm |
| OUTPUT: CLEAN DRIVE | 探头电极清洗驱动模式 | STANDARD（恒定电压）或 PULSED（脉冲） | STANDARD（恒定） |
| OUTPUT: CLEAN DURATION | 探头电极电化学清洗时长 | 0 至 99 秒 | 20 秒 |
| OUTPUT: CLEAN INTERVAL | 探头清洗自动触发周期 | 1 至 99 小时 | 12 小时 |
| OUTPUT: RETRANS - 4 mA | 模拟量输出低跨度对应下限 | 0 至 FSD | 0 µS/cm |
| OUTPUT: RETRANS - 20 mA | 模拟量输出高跨度对应上限 | 0 至 FSD | 100% FSD |
| COMMS: ADDRESS | Modbus RTU 串行通讯从机地址 | 1 至 247 | 1 |
| COMMS: BAUD | 串行通讯数据波特率 | 1 200、9 600、19 200 bps | 9 600 bps |
| COMMS: IR | 侧置红外光电总线工作模式 | MASTER（主机）或 SLAVE（从机） | SLAVE（从机） |
安装与维护指南适用范围说明
本章节完整收录了源自斯派莎克官方文档 BC3250 锅炉排污控制器 安装与维护指南 IM-P403-89（EMM Issue 8）中关于安装、现场电气接线、调试设置与例行维护的正式规程。涵盖了机壳机械安装安装间距、电气断开隔离与过电流保护配置、传感器与控制信号回路接线图、EIA/TIA-485 Modbus 串行网络布线、系统快速向导式调试步骤以及常见故障排除方案。只有在经过专业培训的合格技术人员严格遵守本规程及相关国家和行业标准（包括 BS 7671、EN 12953、EN 12952 及 EN 50156）的规范要求下正确安装、调试、操作并维护，方能保障本仪表的安全长期运行。
1. 通用安全操作须知
警告： BC3250 内部接线端子带有最高达 264 Vac 的高压危险电压。在接触任何接线端子或打开控制电控柜门之前，必须首先可靠切断供电电源。负责安装与维护的人员必须具备从事危险电压电气设备作业的专业资质。所有的现场布线材料选用与敷设施工必须符合 IEC 60364（低压电气安装规范）、EN 50156（工业熔炉及辅助设备电气规范）以及当地电气法规（例如北美地区的 NEC / CEC 法规）。
控制器必须安装在尽可能避免高温过度受热、振动冲击与强电磁辐射干扰的环境中。本产品专为室内使用设计；若无能够提供最低 IP54 / NEMA 4 级防护的防风雨二次防护箱，严禁在室外露天安装。严禁尝试私自拆卸或撬开控制器塑料机身；产品采用工厂密封工艺，内部没有任何用户可现场更换的部件。
2. 典型锅炉排污控制系统配置布置
BC3250 控制器广泛应用于斯派莎克标准锅炉控制系统（BCS）架构中。在适用于工业蒸汽锅炉的典型 BCS1 系统布置中，控制器接收安装在锅炉本体上的电导率探头（CP30 或 CP32）发出的导电率信号，自动驱动高精度表面连续排污阀（例如 BCV30）将高温高含盐量浓缩炉水排放至排污膨胀罐或排污冷却器中，同时配合底部排污动作协调运行。
3. 机械安装规程
BC3250 必须严格按照垂直方向实施安装，以确保设备内部热量的正常对流散热，并保证前面板图形 LCD 显示屏的最佳人机视角。相邻并列安装的控制器之间必须保留至少 15 mm 的侧向安装间隙。产品支持以下三种安装形式：
3.1 仪表盘嵌入式安装
- 在控制盘面板上加工 92 mm x 92 mm (+0.8 mm / -0.0 mm) 的标准方形开口。当选配装饰边框时，仪表盘的最小厚度应为 1.0 mm（如果不安装装饰边框，则面板最小厚度应为 2.0 mm）。
- 在垂直中心线上钻取两个直径为 4.2 mm 的螺钉通孔，孔间距为 112 mm（即开口中心线上方与下方各 56 mm 处）。
- 撕下随箱提供的闭孔发泡橡胶垫圈背面的保护纸，平整无褶皱地粘贴在控制器机壳的前安装法兰贴合面上。
- 从仪表盘开孔后方将控制器推入开口，在面板前方套入装饰边框，随后使用附带的两支 M4 x 25 mm 固定螺栓与纤维绝缘垫圈均匀锁紧螺栓，紧固力矩控制在 1.0–1.2 Nm。警告：严禁使用长度超过 25 mm 的螺钉，否则存在触电危险。
3.2 机箱背板底板安装
按照图 15 中标注的垂直 112 mm、水平 67 mm 间距，在平整的机箱底板上加工四个直径 4.2 mm 的安装孔。使用 M4 螺栓、平垫圈、弹簧垫圈及螺母将控制器牢固固定在底板上。严禁擅自钻削控制器塑料机壳或使用自攻螺丝紧固机身。
3.3 标准 35 mm DIN 导轨卡装
控制器机身后侧注塑集成了适配标准 35 mm 对称 DIN 导轨（EN 50022 / BS 5584）的弹性卡扣机构。安装时，先将控制器背面的上方导轨卡槽钩挂在 DIN 导轨的上边缘，随后向下并向内用力按压控制器下半部分，直至底部的弹性弹簧卡扣发出清脆声响并牢靠卡住。拆卸时，用一字螺丝刀插入控制器底部的脱扣释放孔中轻轻向下拉出弹簧卡舌，即可将仪表从导轨上取下。
4. 电气接线安全与线路敷设规范
现场实施的所有电气接线施工必须严格符合下列安全规范要求：
- 过电流电气保护： 建筑物或电控柜配电回路必须为所有相线提供过流短路保护装置。控制器主电源相线上必须串接额定电流为 3 A 的快断型保险丝或微型断路器（MCB）。燃烧器点火联锁信号回路中必须安装 1 A 的快断型保险丝。两路继电器输出回路必须分别配备 3 A 的快断型保险丝。
- 电气同相供电要求： 所有接至继电器触点的交流控制回路电源，必须与给控制器供电的主电源来自同一电气相。严禁将继电器触点接入与控制器主供电不同的相线相序中，否则会引发设备故障或电击危险。
- 现场专用电气隔离断开装置： 必须在紧邻控制器且操作人员便于触及的位置安装符合 IEC 60947-1 / IEC 60947-3 规范的专用隔离开关或多极断路器，并做出明确永久的标识。该断开装置必须能够同时切断全部相线供电，但绝不得断开保护性接地（PE）地线通道。
- 屏蔽接地与强弱电物理隔离： 所有的传感器信号线、模拟量再传输线与 Modbus 串行通讯电缆均必须采用屏蔽电缆。电缆屏蔽层仅允许在控制器侧接入指定的专用屏蔽地线端子进行单端可靠接地。严禁将微弱信号传感器屏蔽线与动力主电缆、交流电机动力线混合穿敷在同一个线管或线槽内。
5. 传感器、模拟信号与通讯总线接线
5.1 TDS 电导率传感器接线
传感器与控制器之间的连接必须选用耐高温专用多芯屏蔽仪表电缆（最大允许敷设长度为 100 m / 328 ft）。对于 CP30 探头，将两根有效探头电极芯线可靠接入控制器 TDS 探头输入端子，并将电缆整体外层屏蔽网牢固接至控制器屏蔽地。当选配安装 CP32 自清洗探头时，接入 4 芯屏蔽电缆以分别连接交流测试回路与 32 Vdc 脉冲清洗供电端子。在锅炉本体高温区域附近安装的线缆接线盒必须具备可靠的 IP65 级耐候防水密封能力。
5.2 Pt100 铂电阻温度补偿探头接线
使用 3 芯带屏蔽的铜芯仪表电缆（截面积 0.5 至 1.5 mm²）连接 B 级或更高精度的 Pt100 RTD 传感器。3 线制电桥测量接法能够自动抵消消除长达 100 m 的导线引线线阻偏差。如果温度补偿选择采用固定温度手动模式运行，Pt100 信号端子可空置不接线，并在软件调试菜单中将参数设置为对应蒸汽压力下的恒定水温。
5.3 EIA/TIA-485 Modbus RTU 工业总线组网接线
接入工业自动化 SCADA 或 DCS 监控网络时，采用特性阻抗为 120 欧姆的屏蔽双绞线（STP）连接至 Modbus 串行通讯端子排。该端口支持：
- 2 线制半双工接线： 将所有多点从站仪表的 A 信号线并联连接至 A，B 信号线并联连接至 B，并连接信号参考地（COM）。总线两端最外侧的两个物理节点必须分别在 A 与 B 之间跨接一枚 120 欧姆的总线终端电阻。
- 4 线制全双工接线： 采用独立的发信对（TX+、TX-）和收信对（RX+、RX-）分别布线，以实现高轮询吞吐量的数据采集。总线最大的无中继电缆敷设长度为 1 200 m (4 000 ft)。
6. 快速向导式调试与现场标定步骤
调试工作利用前面板上的五枚薄膜轻触按键与高对比度背光 LCD 屏幕进行：
- 进入安全调试模式： 按住前面板 OK 确认键保持 5 秒钟以调出系统配置菜单。根据提示输入 4 位数字安全通行密码，以防止未经授权的现场篡改。
- 配置系统底层基础参数： 选择水质工程单位（µS/cm 或 ppm）、温度显示单位（°C 或 °F）以及 TDS 导电率换算比率因子（默认 0.70）。
- 传感器参数匹配： 选择所接入的探头具体型号（CP10、CP30 或 CP32）。如果启用了外部管路冲洗排污模式，合理设置冲洗持续时间（10–60 秒）及冲洗间隔。选择 Pt100 自动温补或键入锅炉固定饱和温度。
- 现场水质比对标定（TDS - CAL）： 在锅炉处于正常工作压力、产汽负荷及正常水位的稳定工况下，从锅炉水样取样冷却器中采集新鲜的水样。使用经计量检定校准的便携式或实验室电导率计精确测定取样水质的真实导电率（换算至 25 °C 基准值）。进入
TDS - CAL菜单选项，按键增减当前显示的数值使其与实验室实测数据完全一致。按下 OK 键将校准参数固化写入内部 Flash 存储器中。 - 配置控制输出动作与报警参数： 将目标控制设定点（
TDS - SP）设定为锅炉生产厂家推荐的水质总固形物限值。设置设定点控制死区回差（TDS - HYST，通常设为 5% FSD）。根据系统设计需要将继电器 2 的职责配置为底部定时排污驱动或高 TDS 极限报警触点输出。
7. 日常预防性维护与故障排除指引
BC3250 工业级控制器采用固态电子元件制造，无需进行定期的内部预防性机械维护、注油润滑或常规零部件更换。请定期检查并保持前面板安装边框橡胶密封垫圈表面的清洁，避免积存化学粉尘或水渍。推荐的日常运行检查包括：
- 传感器探头定期检查： 建议每年停炉保养期间将电导率传感器从锅炉上拆下检查一次，清理电极表面堆积的水垢结垢或磁性氧化铁黑渣。当选配 CP32 探头时，密切留意图形屏幕状态行提示的探头结垢指示状态。
- 水质化学取样周期复验： 建议每周通过锅炉取样冷却器采集水样，使用便携式电导率检测仪检测水质并与控制器显示值进行核对。如果仪表显示读数与实验室实测结果偏差超过 5%，应按第 6 节所述流程重新执行现场标定。
- 自诊断报警代码识别与清除： 当现场出现传感器短路/开路故障、超出极限温度或严重高电导率时，控制器在状态信息行显示直观的报警提示码（例如
TDS SENSOR FLT、TEMP SENSOR FLT、HIGH ALARM）。排除外部接线或工况故障后，按住前面板 OK 键 5 秒即可确认并清除瞬时报警。
