安装和维护指南 安全信息 用户说明和交付 系统概述 机械安装 电气安装 调试 通信 维护 故障排查 1. 安全信息 只有由合格人员按照本指南正确安装、调试、使用和维护 LC2650，才能保证其安全运行。还必须遵守适用于工厂设施施工、工具和防护设备的一般安装及安全要求。
预期用途和系统限制 检查产品是否适用于预期的流体和应用。检查材料适用性、压力、温度及其最大值和最小值。如果产品限值低于系统限值，或发生故障时可能造成危险的超压或超温，则应配置适当的保护装置。
确定正确的安装条件。斯派莎克产品并非设计用于承受所连接系统产生的外部应力；安装人员必须考虑并尽可能减小这些应力。
合格人员和工作条件 在开展具体工作之前，应提供安全的通道、有防护措施的工作平台和充足的照明。评估安装区域周围的危险液体或气体、爆炸风险、缺氧、高温表面、火灾、噪声和运转机械。所有工作必须由具备相应能力的人员执行或监督，操作人员必须接受有关正确使用产品的培训。
蒸汽锅炉水位控制 在蒸汽锅炉上安装两套相互独立的低水位限制系统。将水位探头安装在独立的保护管或腔室内，并确保探头尖端与接地端之间有足够的间距。每个探头必须连接至独立的控制器。低水位报警继电器必须按照获批的系统设计要求切断锅炉热源。
高水位报警器可以是水位控制系统的一部分，也可以是独立系统。如果要求使用独立的高水位报警器，其继电器必须同时切断给水供应和锅炉热源。锅炉水位限制器需要定期进行功能测试。
完整系统和水处理 水位探头和 LC2650 只是完整控制系统的一部分。还需要额外的布线、继电器、报警指示器和其他电路。应采用适当的水处理方案，以确保持续、安全且正确地运行，并咨询相关主管部门和具备相应资质的水处理公司。
电气和 EMC 注意事项 所有布线材料和方法都必须符合适用的 EN 和 IEC 标准。本指南引用了 IEE Regulations、BS 7671、EN 12953、EN 12952 和 EN 50156，以及当地要求。必须始终遵守静电防护措施。电气噪声、附近的无线电发射器和移动无线电设备可能造成干扰；如果可能存在电源噪声，请考虑采用适当的交流电源线路保护。
压力、温度和作业通道 工作前应进行隔离，并将压力安全排放至大气。应考虑采用双重隔离、锁定关闭的阀门或为其加贴标签；切勿仅因压力表读数为零就认为系统已泄压。隔离后，应等待温度恢复正常，以免烫伤。针对化学品、温度、辐射、噪声、坠落物以及眼部或面部危险，应提供适当的个人防护用品。
搬运、防冻和处置 评估人工搬运风险，并采用适当的起吊或搬运方法。必要时保护产品免受冻结影响。处置时，应遵守当地和国家要求。除非另有说明，在采取适当谨慎措施进行处理的情况下，本产品可以回收利用。
符号和退货 遵循文档中有关双重或加强绝缘、功能接地和安全接地、触电、一般危险、隔离电流电路以及 ESD 敏感电路的符号。退回设备时，应提供有关污染残留物或机械损坏的书面信息，因为这些情况可能造成健康、安全或环境风险。
2. 用户说明和交付信息 2.1 收货和储存 交付时检查包装箱，并在承运人的交货单上记录可见损坏。小心拆包并检查是否存在损坏或缺失物品。如发现问题，请立即通知 斯派莎克和承运人。
安装前，请将产品储存在 0 至 65 °C（32 至 149 °F）、相对湿度 10% 至 90% 且无冷凝的环境中。连接电源前，请确保装置内部没有冷凝水。
2.2 操作员访问 在适当情况下，应使用操作员说明代替调试章节，以免不必要地泄露调试密码。仅当负责的系统所有者认为有必要时，才可披露报警复位密码。

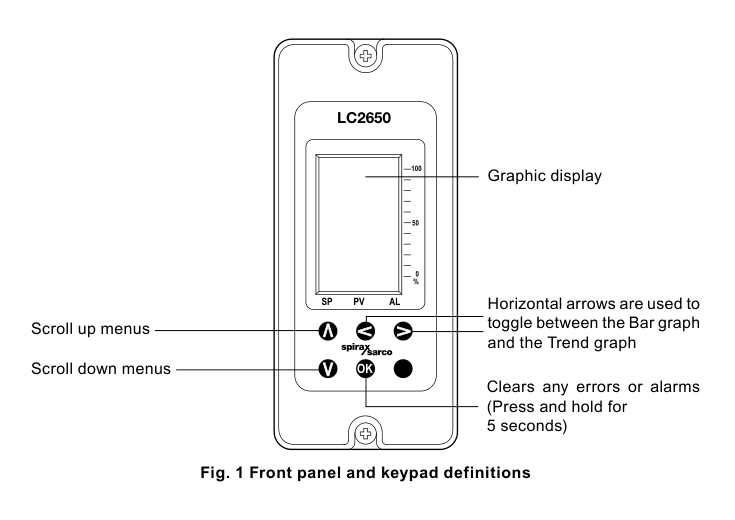

2.3 前面板操作 使用向上和向下按钮滚动浏览菜单。在运行模式下，水平按钮用于在条形图和趋势图之间切换。按住 OK 按钮五秒可清除错误或报警，该按钮还用于进入调试模式以及确认闪烁的参数或数字。
显示屏以大号数字显示过程变量和控制参数，通过信息行显示控制状态和单位，并通过三个百分比条形图显示过程变量、设定值和报警。信息行与泵或阀门状态交替显示；如果发生报警，则改为显示报警类型。

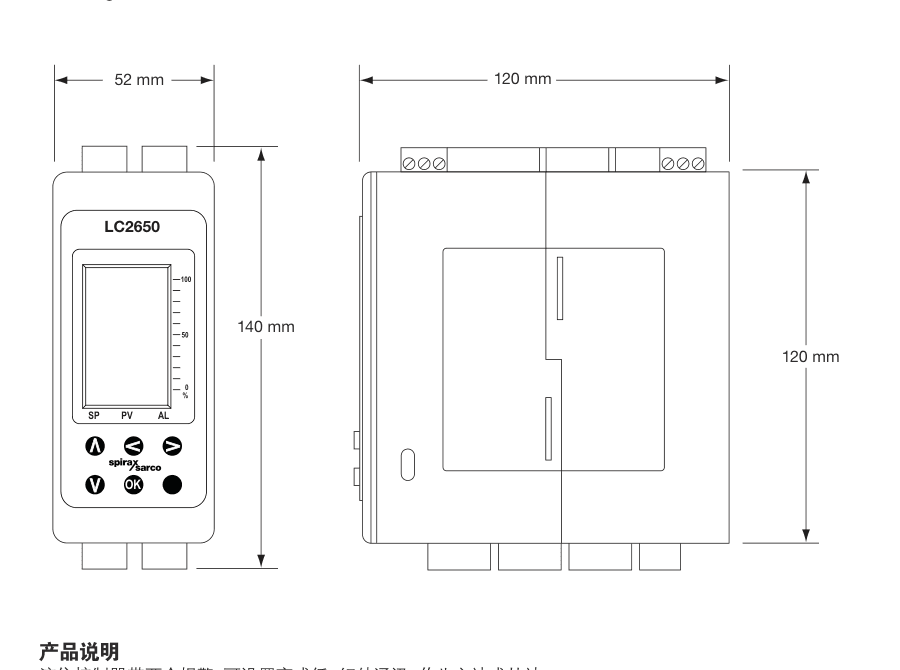

3. 系统概述 3.1 功能 LC2650 将液位输入与设定值进行比较，并通过操作泵、阀门或电磁阀来控制锅炉、储罐或容器的水位。
配置 所述功能 开/关控制 泵或电磁阀控制、两个报警输出以及隔离式 0/4-20 mA 液位再传输。 调节控制 阀门电机驱动或 4-20 mA 控制信号、两个报警输出以及隔离式液位再传输。 双冲量控制 采用蒸汽流量计反馈信号的调节控制，用于补偿不断变化的蒸汽需求。 三冲量控制 在双冲量控制的基础上增加水流量信号，用于补偿变化的给水流量。
3.2 输入 液位探头或变送器：1-6 V 或 4-20 mA。 蒸汽流量计：用于双冲量补偿的 4-20 mA。 水流量计：用于三冲量补偿的 4-20 mA。 用于阀门电机驱动装置的反馈电位计。 3.3 输出和功能 用于泵或调节阀的可配置控制输出。 用于高液位或低液位报警的两个继电器输出。 隔离式 0-20 mA 或 4-20 mA 再传输。 通过 RS485/Modbus 访问选定参数。 相邻兼容控制器之间的红外通信。 附加滤波器可在湍流条件下提高阻尼。测试功能可从前面板测量输入并设置输出。调试参数受密码保护。
3.4 典型双冲量和三冲量配置 当蒸汽需求突然变化时，即使水的质量正在减少，玻璃水位计显示的表观液位也可能升高。双冲量配置使用蒸汽流量计信号改变控制动作，以避免阀门作出不适当的响应。当给水压力或流量变化很大时，三冲量配置会增加水流量计。这些示例不能取代锅炉制造商的控制设计或调试程序。

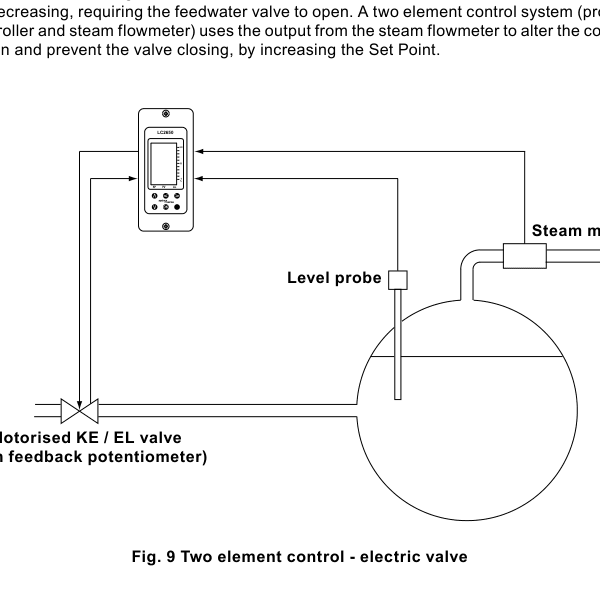

图 1. 配有液位探头、蒸汽流量计和电动阀的双冲量控制示例，摘自 IM-P402-128 EMM Issue 7，第 20 页。 4. 机械安装 将产品安装在合适的工业控制面板或防火外壳中，以提供冲击和环境防护。根据适用情况，最低要求为符合 EN 60529 的 IP54，或符合 UL50/NEMA 250 的 Type 3、3S、4、4X、6、6P 和 13。在导电粉尘或潮湿条件下需要额外防护。
仅可垂直安装本产品。保持相邻产品之间的红外光束畅通，并确保显示屏易于读取。除安装或维护期间外，应保持锅炉控制面板或外壳门关闭。若无额外的防风雨保护，请勿在室外安装。本产品采用密封结构，没有可更换部件或内部开关；请勿尝试将其打开。
4.1 DIN 导轨安装 将随附的卡夹安装到后部两组安装孔中的一组，以选择高度位置。 使用随附的两颗螺钉固定卡夹。 使弹簧卡夹与 35 mm DIN 导轨完全卡合。 警告： 只能使用产品随附的螺钉。
4.2 底板安装 按照图 12 中的尺寸在底板上钻孔。 将装置安装到板上，并通过外壳顶部和底部的槽孔，使用两颗螺钉、螺母和垫圈将其固定。 警告： 请勿在产品外壳上钻孔或使用自攻螺钉。

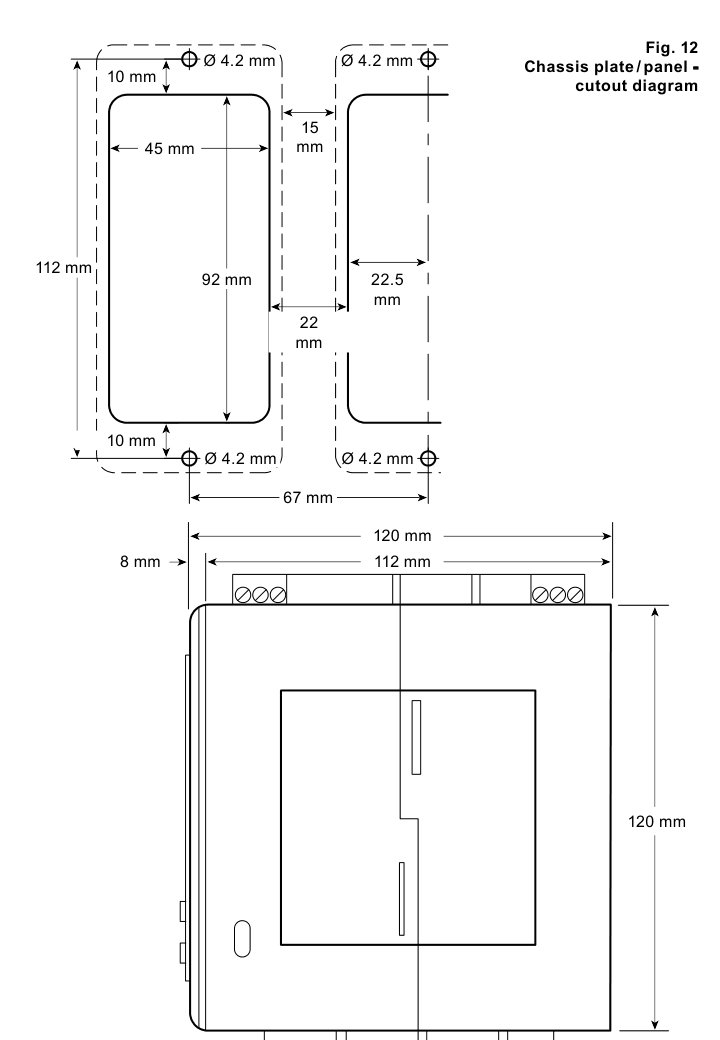

图 2. 底板和面板开孔图。图中显示了 45 mm x 92 mm 开孔、4.2 mm 安装孔、15 mm 最小间隙以及 120 mm 外壳尺寸。 4.3 面板开孔安装 使用边框进行面板安装时，应使用厚度至少为 1 mm 的面板。前面板带有一体式 M4 x 0.7 螺纹嵌件。根据需要使用随附的两颗 M4 x 25 mm 螺钉、纤维垫圈、密封垫和边框。由于存在触电风险，请勿使用长度超过 25 mm 的螺钉。
按照图 12 所示尺寸对面板进行开孔和钻孔。 撕下随附密封垫的背衬，并将其贴到产品正面。 需要时，将边框安装到面板外侧。 从面板后方装入装置，并使用随附的螺钉、垫圈和边框将其固定。 将 M4 螺钉拧紧至 1.0-1.2 N m。 冷却和间距： 装置之间至少应留出 15 mm 间隙。面板安装和墙面安装的安装孔尺寸相同。
5. 电气安装 警告： 接触接线端子前，应隔离主电源。端子上可能存在危险电压。只能使用随附的连接器或经批准的 斯派莎克替换件，确保装置内部没有冷凝，并正确连接主电源。
5.1 一般接线要求 安装和维护人员必须具备处理危险带电电压的资质。 建筑物接线提供主隔离和过流保护。所有相线导体均应配置 3 A 过流保护；如果两根电源线均受保护，其中一根的保护装置动作时也必须使另一根的保护装置动作。 在每个继电器电路中安装一个 3 A 快速熔断过流保护装置。 继电器触点必须由与主电源相同的相线供电。 按照 IEC 60364、EN 50156、BS 6739 或适用的当地电气规范进行接线。在目标市场有要求时，使用具有规定耐温等级的电线。 按图示连接电缆屏蔽层，以满足 EMC 要求，并使外部电路保持双重绝缘或加强绝缘。 将导线固定在接线端子排附近，确保松脱的电线无法接触可触及部件。 在附近设置易于接近且标识清晰的断开装置，该装置应能断开所有相线导体，具有足够的分断能力，不中断保护接地，并符合 IEC 60947-1 和 IEC 60947-3。 5.2 主电源接线 端子插头上标明了端子连接方式。在所有带电导体中安装熔断器，并在危险带电主电源或继电器电路与安全特低电压电路之间保持双重绝缘或加强绝缘。接线图中的继电器和开关均显示为断电位置。

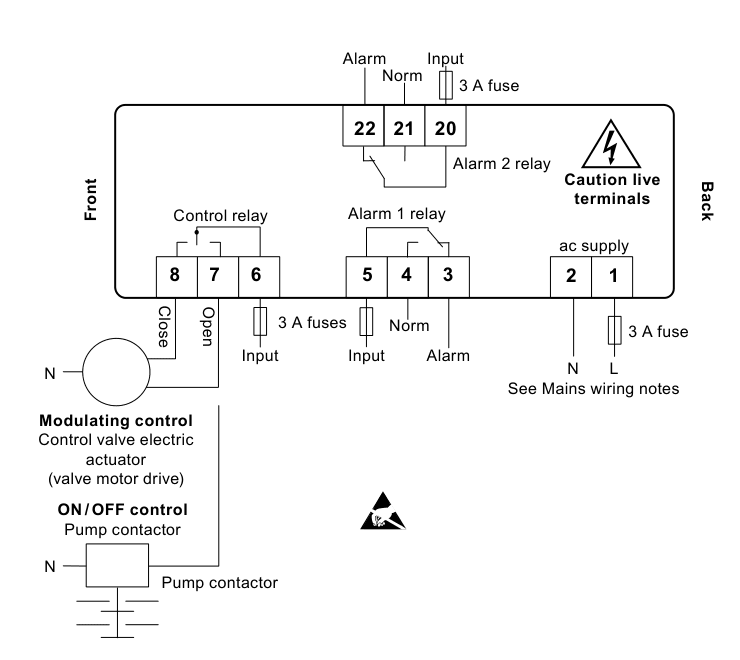

图 3. 从底部观察的主电源电路。控制、报警和电源继电器均显示为断电位置。 5.3 信号接线和功能接地 如果电线或屏蔽层连接了电位不同的两个接地点，可能会形成接地回路。请遵循接线图，确保屏蔽层仅在一端接地。接地端子是功能接地，而非保护接地。本产品采用双重绝缘，但功能接地必须连接到清洁的本地接地点，以便泄放电气干扰并满足 EMC 要求。

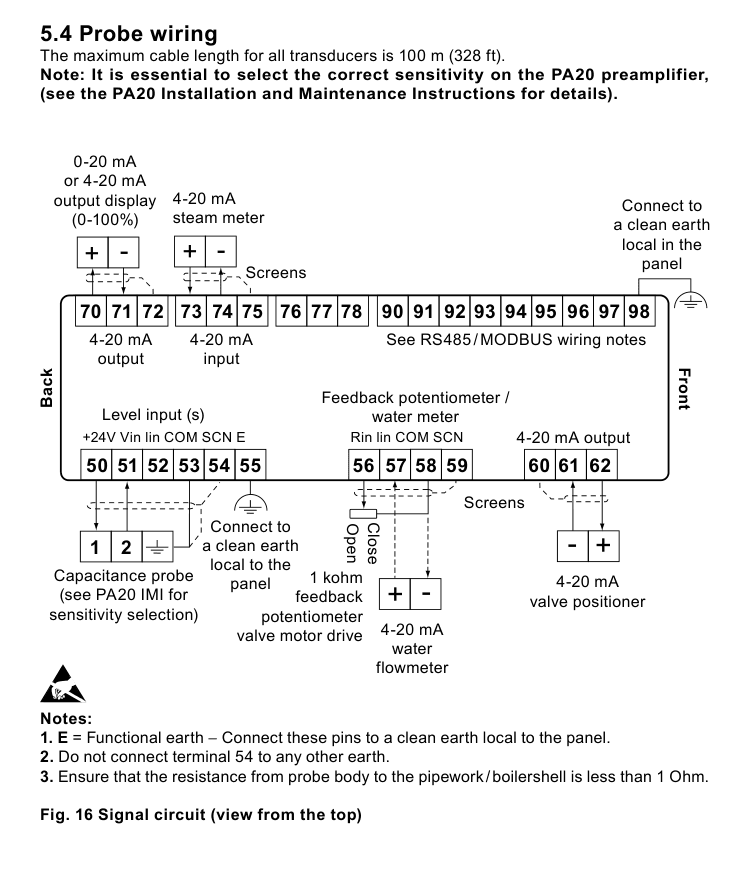

图 4. 从顶部观察的信号电路。图中标明了液位、蒸汽流量计、水流量计、反馈、再传输和阀门定位器连接。 5.4 探头和变送器接线 所有传感器的最大电缆长度为 100 m。使用电容式探头和 PA20 前置放大器时，应在前置放大器上选择正确的灵敏度。确保从探头本体到管道或锅炉壳体的电阻小于 1 ohm。请勿将端子 54 连接到任何其他接地点。将功能接地端子连接到面板内清洁的本地接地点。
当每台接收仪表均接受 1-6 Vdc 信号时，PA20 或 LP20 电容式探头的液位输出可以菊花链方式连接到多台仪表。只需一台仪表为 PA20 提供标称 24 V 电源。对于 PA420 或其他 4-20 mA 变送器，应根据该变送器采用适当的回路供电或自供电配置，并按图示连接屏蔽层。
5.5 EIA/TIA-485 和 Modbus 接线 本产品可作为从站连接到两线制或四线制 EIA/TIA-485 多点网络。对于两线制半双工，将端子 91 和 90 短接。对于四线制全双工，移除短接线。仅在一个位置将总线公共端连接到保护接地，通常连接在主站处或其附近。对于较长的总线，应考虑在距离最远的两端安装终端电阻，以匹配传输线阻抗。

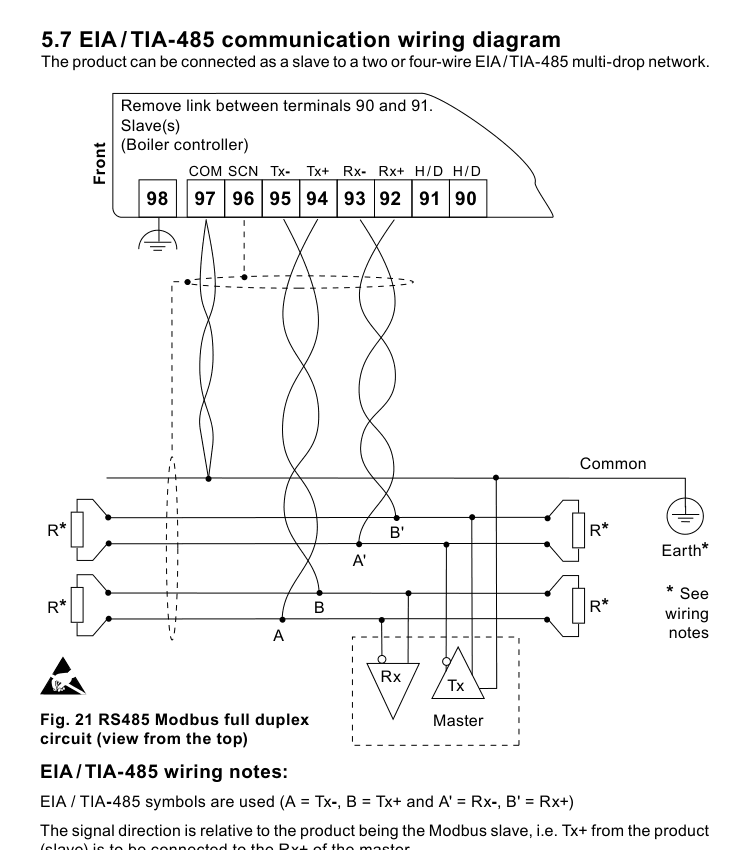

图 5. 从顶部观察的 RS485 Modbus 全双工电路。有关两线制短接和终端处理的说明，请参阅源指南的后续内容。 6. 调试 所有调试操作均通过前面板执行。进入调试模式会停止正常控制：控制继电器或 4-20 mA 输出将关闭阀门，或者泵将关闭。报警继电器继续工作。返回运行菜单以恢复正常控制。
如果超过五分钟未按下任何按钮，控制器将返回运行模式并出现错误。未完成的调试可能导致控制器无法提供正确控制。调试密码必须由经过适当培训的人员管理。
6.1 快速液位校准 按住 OK 五秒进入调试模式，然后输入授权密码。 将实际液位调至玻璃水位计顶部，并保存高液位校准值。 将实际液位调至玻璃水位计底部，并保存低液位校准值。水位必须始终在玻璃水位计中可见。 选择所需的开/关或比例控制配置，并完成相关的阀门、泵或再传输校准。 为每个报警设置设定值、控制带、报警类型、报警液位、迟滞、延时和锁存行为。 结束调试并测试整个系统，包括外部报警电路和锅炉保护响应。 6.2 主要调试功能 菜单区域 功能 模式 调试期间手动测试阀门或泵输出。 液位 选择 1-6 V 或 4-20 mA 输入、超量程报警和输入滤波。 蒸汽 配置用于双冲量控制的蒸汽流量计输入和蒸汽偏移量。 控制 选择开/关或比例控制，并在适用时设置设定值、控制带、积分作用和输出作用。 报警 1 / 报警 2 将每个报警设置为高液位或低液位，并配置液位、迟滞、延时和锁存。 输出 配置再传输、阀门驱动及 RS485/Modbus 通信设置，包括地址和波特率。 显示 / 趋势 配置显示单位以及液位趋势图的时间基准。 测试 测量输入并手动设置输出，以支持调试和故障排查。
报警类型和液位设置必须符合适用的锅炉法规及经批准的系统设计。锁存报警会一直保持激活状态，直至通过授权的调试或复位程序将其取消；断开电源不一定能清除锁存报警。
7. 通信 7.1 红外总线 兼容的控制器可通过相邻单元之间的红外总线进行通信。最多七个产品的参数可传送至配有 RS485 的单元。LC2650 可指定为主站或从站。连接至 RS485 网络的控制器必须位于红外总线上各从站的左侧，并配置为红外主站。请勿遮盖或阻挡红外光束。
7.2 RS485 寻址 根据各单元在红外总线上的位置应用地址偏移量。主站的偏移量为 0，其右侧各单元依次使用递增 100 的偏移量。将控制器集成到监控系统中时，请阅读源指南中完整的 Modbus 寄存器摘要。
8. 维护 维护前请阅读安全信息。密封式控制器不需要特殊检修、预防性维护或检查。在安装或维护期间，应保护产品背面免受环境污染物影响，或在干燥、清洁的环境中进行作业。
锅炉水位控制装置和液位报警装置确实需要进行测试和检查。请遵循适用的锅炉指南以及完整 斯派莎克系统的说明。使用以自来水、去离子水或异丙醇润湿的布进行清洁。其他清洁材料可能会损坏产品并导致保修失效。
9. 故障排查 警告： 存在危险电压。仅限具备相应资质的人员对产品进行故障排查，且在接触接线端子之前，必须将产品与主电源隔离。继电器熔断器必须由制造商或经认可的服务部门更换。
接线错误是安装和调试期间最常见的故障原因。使用测试菜单检查六个可查看的输入通道，并确定控制器是否正在接收预期信号。
显示的状态 初步检查 显示屏不亮 隔离主电源，检查接线和外部熔断器，确认主电源电压在规定范围内，然后恢复供电。如果症状仍然存在，请考虑主电源传导的浪涌或尖峰。 显示屏闪烁 隔离主电源，断开信号线，然后恢复供电以进行受控检查。逐一重新连接信号线，并检查与故障相关的外部传感器、变送器或模块。 产品上电后随即关机 检查主电源的导通性和电压稳定性、环境温度及总功耗。超过规定限值时，内部热保护可能会动作。 超量程高或低 测量输入，并确认电压或电流未超过产品输入的技术限值。检查传感器接线、屏蔽层、灵敏度及变送器配置。 报警 1 或报警 2 检查锅炉运行、报警设置、供水系统以及外部报警/继电器电路。确认报警配置为高位还是低位，以及是否锁存。 锁存报警 进入授权的调试模式并使用正确的复位程序。仅从显示屏上清除消息不一定会释放报警继电器。
参考界限： 本安装和维护片段摘编自 IM-P402-128 EMM Issue 7。应保留源指南，并将其作为针对具体现场的安全评估、接线、调试、Modbus 寄存器及故障排查决策的控制性文件。
