热动力式蒸汽疏水阀

热动力式蒸汽疏水阀具有独特的工作原理，依赖于水和闪蒸蒸汽的动力学特性。它们结构简单、坚固耐用、可靠，可在极高温度和压力下运行。其结构、用途和优势在此详细介绍。

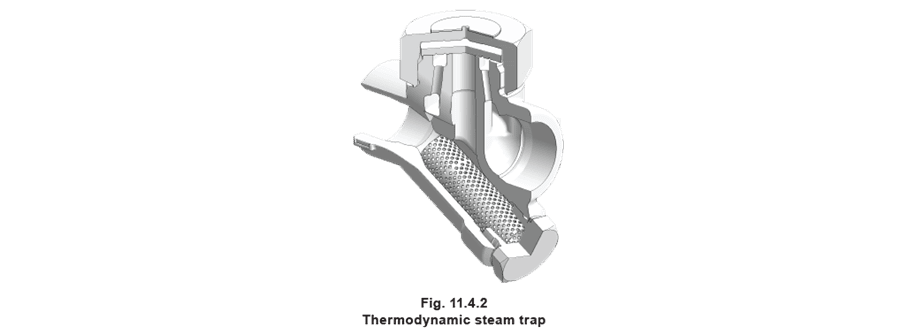

传统热动力式蒸汽疏水阀

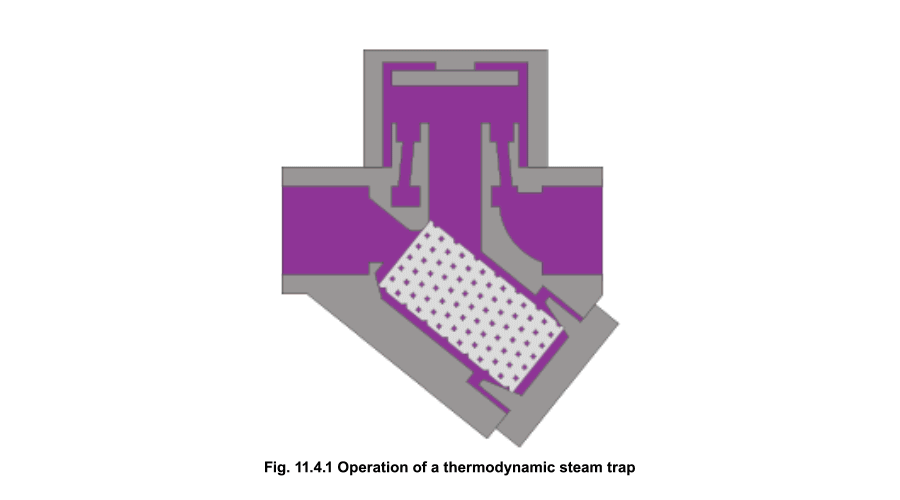

热动力式疏水阀是一种极其坚固的蒸汽疏水阀，工作方式简单。该疏水阀通过闪蒸蒸汽通过时的动力效应来工作，如图 11.4.1 所示。唯一的运动部件是控制腔室或帽盖内平面上方的阀片。 启动时，进入的压力将阀片抬起，冷的冷凝水和空气立即从内环、阀片下方通过，经由三个外围出口排出（图中仅显示 2 个，图 11.4.1，i）。 热冷凝水通过入口通道流入阀片下方的腔室时，压力降低并释放出高速流动的闪蒸蒸汽。这种高速在阀片下方形成低压区，将阀片吸向阀座（图 11.4.1，ii）。 同时，闪蒸蒸汽压力在阀片上方的腔室内积聚，迫使其向下压住进入的冷凝水，直到阀片落座在内环和外环上。此时，闪蒸蒸汽被困在上腔室中，阀片上方的压力等于内环施加于阀片下方的压力。然而，阀片顶部承受的力大于底部，因为顶部表面积更大。 最终，随着闪蒸蒸汽冷凝，上腔室中的被困压力下降。阀片被现在较高的冷凝水压力抬起，循环重复（图 11.4.1，iv）。 运行速度取决于蒸汽温度和环境条件。大多数疏水阀会保持关闭 20 到 40 秒。如果疏水阀开启过于频繁（可能由于寒冷、潮湿和多风的位置），可以通过简单地在疏水阀顶部安装保温盖来减缓开启频率。 热动力式蒸汽疏水阀的优点

• 热动力式疏水阀可以在整个工作范围内运行，无需任何调整或更换内部零件。
• 它们紧凑、简单、轻便，相对于其尺寸具有较大的冷凝水容量。
• 热动力式疏水阀可用于高压和过热蒸汽，不受水锤或振动的影响。全不锈钢结构对腐蚀性冷凝水具有很高的抗性。
• 热动力式疏水阀不会因冻结而损坏，如果安装时阀片处于垂直平面且自由排放到大气中，则不太可能冻结。然而，在此位置运行可能导致阀片边缘磨损。
• 由于阀片是唯一的运动部件，可以在不从管线上拆卸疏水阀的情况下轻松进行维护。
• 疏水阀开启和关闭时可听见的”咔嗒”声使疏水阀测试非常简单。 热动力式蒸汽疏水阀的缺点
• 热动力式蒸汽疏水阀在非常低的压差下不能正常工作，因为阀片下方的流速不足以产生较低的压力。它们有最低入口压力要求（通常为 0.25 bar g），但可承受高达入口压力 80% 的最大背压。

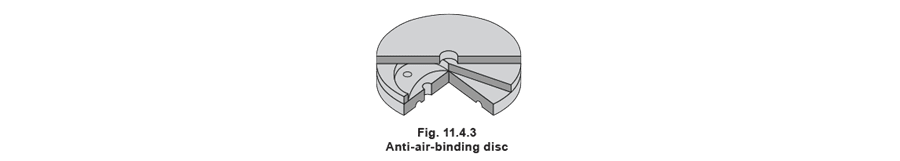

• 如果入口压力缓慢建立，热动力式疏水阀在启动时可能排放大量空气。然而，快速的压力上升会导致高速空气以与蒸汽相同的方式关闭疏水阀，即产生”气锁”。在这种情况下，可在疏水阀旁并联安装单独的热静力排气阀。现代热动力式蒸汽疏水阀可以内置防气锁阀片，防止空气在阀片顶部积聚并允许空气排出（图 11.4.3）。
• 疏水阀的排放可能产生噪声，这一因素可能禁止在某些位置使用热动力式疏水阀，例如在病房或手术室外。如果这是个问题，可以轻松安装扩散器，大大降低排放噪声。
• 应注意不要选用过大的热动力式疏水阀，因为这可能增加循环时间并引起磨损。母管排水应用通常只需安装低容量型号，前提是正确考虑排水集水槽的位置。****

脉冲式蒸汽疏水阀

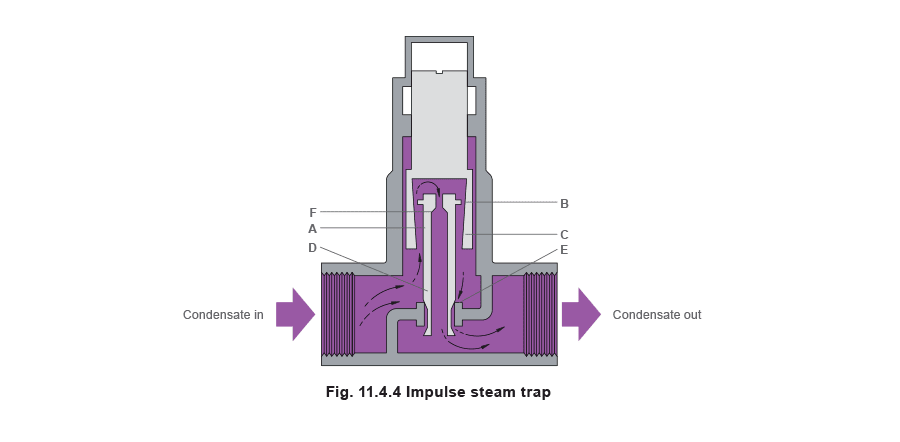

脉冲式疏水阀（如图 11.4.4 所示）由一个空心活塞（A）和活塞片（B）组成，在锥形导向活塞（C）内工作。启动时，主阀（D）座落在阀座（E）上，流动通道通过活塞和缸体之间的间隙以及活塞顶部的孔（F）供气。增加的空气和冷凝水流量作用在活塞片上，将主阀从阀座上抬起以增大流量。一些冷凝水也会通过活塞和阀片之间的间隙，经由 E 流向疏水阀出口。 当冷凝水接近蒸汽温度时，部分冷凝水在通过间隙时闪蒸为蒸汽。虽然这通过孔 F 被排出，但它确实在活塞上方产生了中间压力，有效地将主阀定位以适应负荷。可通过移动活塞（B）相对于阀座的位置来调节疏水阀，但疏水阀受显著背压的影响。考虑到其小尺寸，它具有相当大的容量。相反，疏水阀无法实现完全关闭，在非常轻的负荷下会泄漏蒸汽。然而，主要问题是活塞和缸体之间的微小间隙。这很容易受到蒸汽系统中常见污垢的影响。脉冲式疏水阀的使用相对有限，因此在本模块的后续部分中未予考虑。 脉冲式蒸汽疏水阀的优点

• 脉冲式疏水阀相对于其尺寸具有相当大的冷凝水处理能力。
• 它们可以在广泛的蒸汽压力范围内工作，无需改变阀门尺寸，可用于高压和过热蒸汽。
• 它们善于排放空气，不会产生”气锁”。 脉冲式蒸汽疏水阀的缺点
• 脉冲式疏水阀无法实现完全密封，在非常轻的负荷下会泄漏蒸汽。
• 由于活塞和缸体之间的极小间隙，进入阀体的任何污垢都很容易影响其工作。
• 在轻负荷下疏水阀可能产生脉动，导致噪声、水锤甚至阀门本身的机械损坏。
• 它们无法在背压超过入口压力 40% 的条件下工作。

迷宫式蒸汽疏水阀

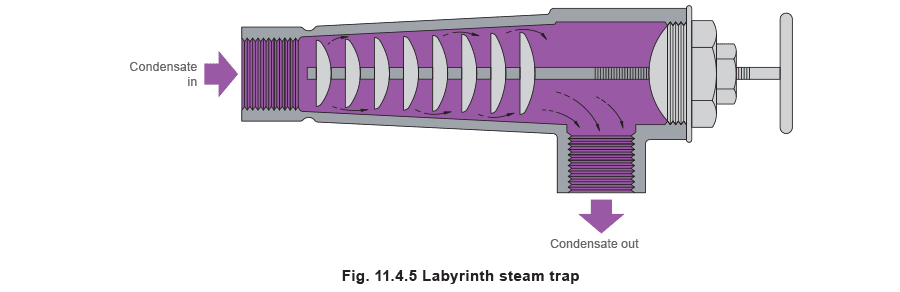

迷宫式疏水阀的一种简单形式如图 11.4.5 所示。它由一系列挡板组成，可通过手轮调节。热冷凝水通过第一个挡板和疏水阀阀体之间时会受到压力降，部分冷凝水”闪蒸”为蒸汽。下一个挡板周围的区域需要容纳增加的热冷凝水体积并防止活蒸汽逸出。挡板可以使用手轮向内或向外移动，改变它们相对于阀体的位置，有效地改变孔口的总尺寸。 迷宫式蒸汽疏水阀的优点

• 这种类型的疏水阀相对于其容量来说比较小，由于没有自动部件，机械故障的可能性很小。 迷宫式蒸汽疏水阀的缺点
• 每当蒸汽压力或冷凝水负荷发生显著变化时，迷宫式疏水阀必须手动调节。如果设置不适合当前工况，将发生蒸汽浪费或蒸汽空间积水（如同固定孔板疏水阀）。

固定孔板疏水阀

这些是包含预定直径孔口的装置，允许在特定压力条件下排放计算量的冷凝水。实际上，冷凝水负荷和蒸汽压力可能变化很大。例如，启动和运行负荷可能有很大差异，蒸汽压力也会因温度控制的作用而变化。这些变化的工况可能导致固定孔板在工艺中阻碍冷凝水排放或泄漏活蒸汽，从而影响设备性能并危及安全。 固定孔板通常按运行工况确定尺寸，使其阻碍足够的冷凝水而不泄漏蒸汽。如果是这样，在启动时，它们的尺寸就显得不足，蒸汽空间很可能积水。 另一种选择是按启动工况确定尺寸，使其在启动时不积水。然后孔口在运行工况下就显得过大，装置将泄漏蒸汽。孔口尺寸通常是两种工况之间的折中，使得在某些中间点上，孔口尺寸是正确的。 腐蚀和设备使用寿命 持续积水显著增加了蒸汽空间的腐蚀风险。安装固定孔板疏水阀后，设备使用寿命低于使用合适蒸汽疏水阀时的预期使用寿命，这种情况并不罕见。 合适的蒸汽疏水阀应能在应用中存在的所有压力和流量下实现恰好足够的容量。然后它可以在任何条件下排放热冷凝水而不泄漏蒸汽。为实现这一点，疏水阀中的孔口尺寸必须能够变化。它必须足够大以满足最恶劣的工况，然后在容量过大时具有某种降低有效孔口流量面积的手段。这恰好描述了蒸汽疏水阀的工作原理。 固定孔板疏水阀的优点

• 当压力和负荷恒定时可以成功使用。
• 没有运动部件。 固定孔板疏水阀的缺点
• 如果按运行负荷确定尺寸，固定孔板疏水阀在启动时会积水，在此期间降低设备性能，增加启动时间和腐蚀风险。
• 如果按启动负荷确定尺寸，固定孔板疏水阀在设备运行时会浪费蒸汽，实际上增加了运行成本。
• 固定孔板疏水阀经常因孔口尺寸小而被污垢堵塞。
• 因腐蚀而更换换热器的成本将远高于用蒸汽疏水阀更换固定孔板疏水阀的成本。 注意：不建议将固定孔板疏水阀用于任何易受负荷变化影响的应用中的冷凝水排放。
