蒸汽疏水阀的测试与维护

无计划的蒸汽疏水阀维护会浪费资金。本教程讨论有计划的蒸汽疏水阀测试与维护方法，包括推荐的方法和设备。

蒸汽疏水阀的测试

传统和现代方法 无计划的蒸汽疏水阀维护会增加成本。蒸汽疏水阀的状态可分为以下几种：

• 工作状态良好。
• 泄漏蒸汽。
• 阻塞流动。 一个主要问题一直是准确识别故障疏水阀。错误的诊断可能使故障疏水阀继续存在问题，而完全正常的疏水阀被不必要地更换。

因此，准确的诊断对任何维护计划都很重要。

历史上，诊断方法包括听诊设备、光学视镜、温度监测和超声波技术。所有这些方法都能指示流动状态，但随着系统条件的变化会变得不准确。噪声水平会因相邻疏水阀的干扰和冷凝水负荷而变化。即使对于有经验的操作员，信号的判读也很困难。

视镜提供了部分解决方案，特别是组合视镜/止回阀，可提供流动的视觉指示加上止回功能，但视镜需要偶尔更换。

听诊设备的不足之处促使了温度监测的发展，但冷凝水和蒸汽完全可以在同一系统中以相同温度共存（这是正常的），使得仅凭温度难以进行准确诊断。

听诊棒的现代版本是超声波疏水阀检测器，它检测泄漏疏水阀产生的超声波。在训练有素且经验丰富的操作员手中，超声波检测器可以取得良好的效果，但在新手手中，很容易得出错误的诊断，即认为疏水阀已失效，而实际上并没有。

上述方法的不可靠性促使了一种集成且防错的蒸汽疏水阀检测装置的发展。

该装置由安装在蒸汽疏水阀内部的传感器组成，能够通过导电性检测该点介质的物理状态（图 11.14.1）。它不受闪蒸蒸汽干扰的影响。结果是确定性的，无需判读。监测可在本地、远程、手动或自动进行，并能检测即时故障，从而最大限度地减少浪费并最大化投资回报（图 11.14.2）。

感测室内的集成热电偶可以检测并帮助预测堵塞，这对于要求工艺连续性的碳氢化合物和加工行业尤其有用。

对于偏好使用不带集成传感器的蒸汽疏水阀的用户，或需要较大疏水阀的大型应用，传感器可安装在单独的传感器室中（见图 11.14.3、11.14.4 和 11.14.5）。

蒸汽疏水阀的维护

定期维护

定期维护取决于疏水阀类型及其应用。例如，平衡压力蒸汽疏水阀的感温元件设计为便于更换。定期更换这些元件（大约每三年一次）可能在时间和材料方面看似浪费。然而，这种做法减少了检查疏水阀的需要，并应确保系统无故障运行，通过消除故障疏水阀将损失降至最低。

涉及清洁和重复使用现有内部零件的定期维护使用同样多的劳动力，但留下的是一个不可靠的蒸汽疏水阀。它将不得不不时检查，并且容易疲劳。任何定期维护都应包括更换任何可疑零件，以实现成本效益。

内部零件更换

更换蒸汽疏水阀的内部零件是明智之举。阀体通常与其安装的设备具有相同的使用寿命，只有内部零件会因系统条件而磨损。定期更换这些内部零件具有明显的优势。这取决于新零件安装的便利性以及翻新后疏水阀的可靠性和可用性。热静力疏水阀的感温元件通常可以通过拆下螺纹阀座来更换。更换简单，只要正确执行维护说明，重新组装的疏水阀将是可靠的。

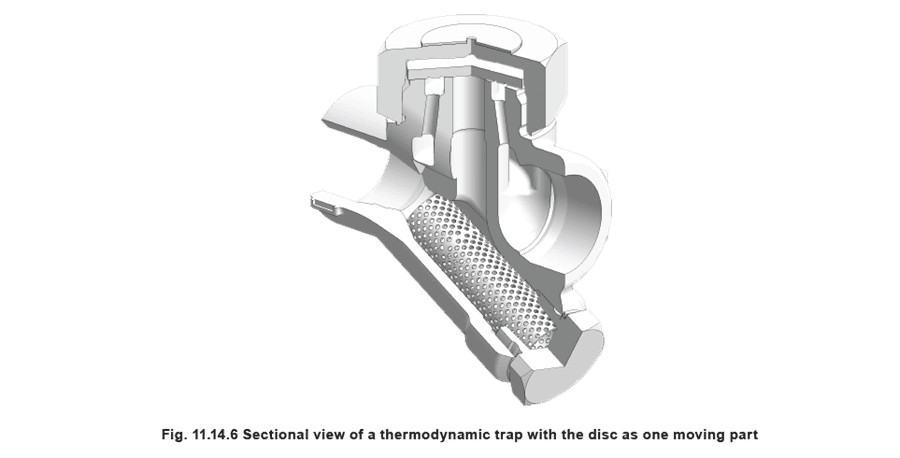

如果热动力式疏水阀的阀座或阀片密封面损坏，可以直接更换阀片（图 11.14.6）。阀座密封面的损坏可以通过轻柔研磨来修复。更换某些高压热动力式疏水阀的阀座更为复杂。可能需要制作两个单独的垫片接头，或者一个垫片需要应对两个或更多的蒸汽/冷凝水通道。最薄弱的点通常是疏水阀阀体和阀座之间的接头，特别是如果该处曾泄漏蒸汽。

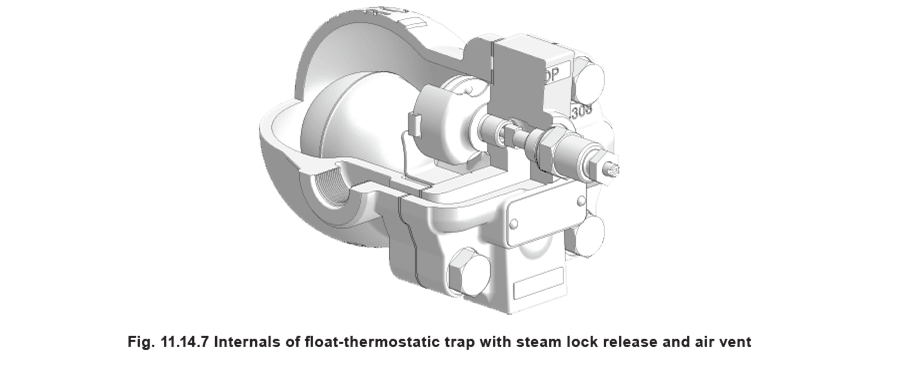

务必就蒸汽疏水阀所需的任何维护工作的正确技术与制造商确认。信誉良好的制造商始终能够提供适当的文献、建议和备件。 很大程度上取决于现场条件。图 11.14.7 所示的小型浮球疏水阀设计为可将带有内部零件的阀盖拆下带到车间，主体阀体留在管道上。这通常比在恶劣现场条件下焊接在管路中难以接近的疏水阀上更换阀座更为可取。 疏水阀更换

有时，更换疏水阀比修理它们更容易、更经济。在这些情况下，疏水阀本身能够方便地更换至关重要。法兰连接提供了一种解决方案，尽管法兰式疏水阀比同规格的螺纹式疏水阀更昂贵。配对法兰也是一项额外费用。

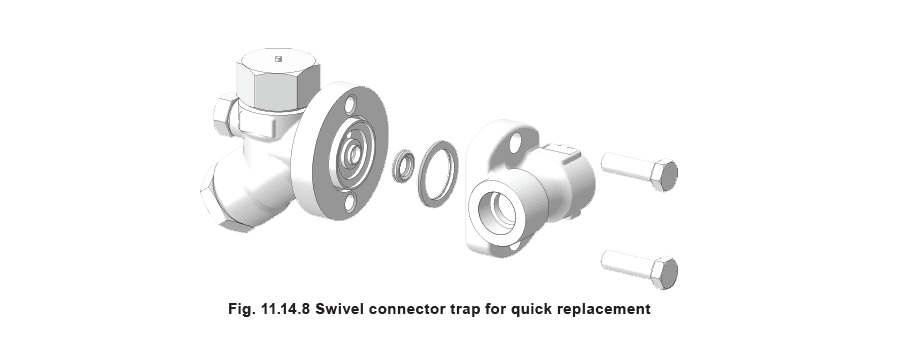

旋转连接器允许快速方便地拆卸和更换密封的疏水阀。图 11.14.8 所示的疏水阀专门为方便更换而设计。它由一个管线单元或连接器组成，在维护过程中保留在管线上。只需处理两个螺栓即可更换疏水阀。这种类型的疏水阀可与相同的连接器配合使用，提供选择灵活性和备件统一管理。连接器还配备内置活塞隔离阀，确保停机时间保持在最低限度。
