蒸汽疏水阀选型 - 洗衣房和压烫设备

本教程提供一系列不同工艺设备的疏水阀选型表和选型建议，包括熨平机、服装压烫机、干洗机和轮胎硫化机等。

洗衣房

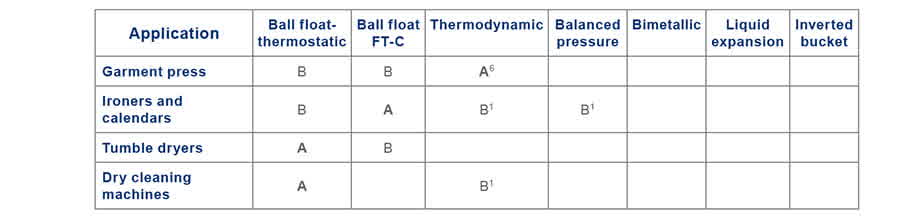

A - 最佳选择，B - 可接受的替代方案， 1（并联排气阀），5（“接近蒸汽温度”感温元件），6（防气锁阀片）。 服装压烫机

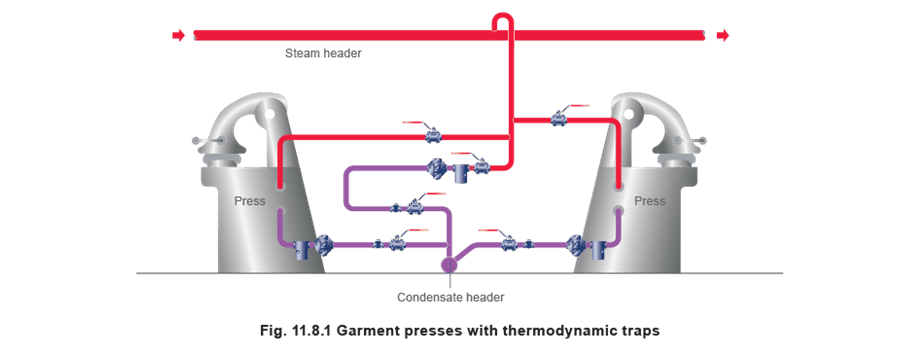

可使用热动力式、浮球热静力疏水阀和平衡压力疏水阀。每台压烫机应单独配置疏水阀（图 11.8.1）。双联压烫机的头部和台板也应分别排水以获得最大产量。 熨平机和压光机

熨平机的结构差异很大，但在所有情况下，正确的冷凝水和空气排除对于最大产量至关重要。此外，如果由于气穴或积水导致加热不均匀，轻质薄板台面可能会变形并损坏织物。蒸汽供应应始终进行排水，最好使用汽水分离器。

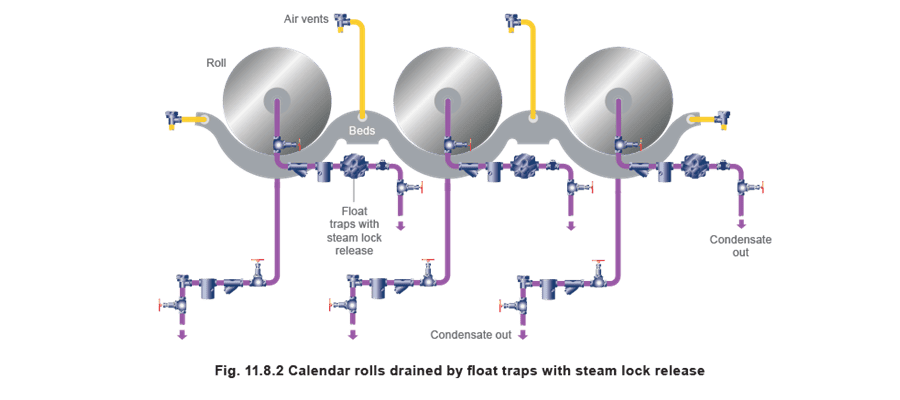

现代全封闭式设备通常将疏水阀全部安装在一端以便维护，通过长管将疏水阀从台面底部中间连接到排水点。如果长连接管不进行保温，使用热静力疏水阀可获得良好的效果（见图 11.8.2），否则可使用带蒸汽锁释放装置的浮球疏水阀。热动力式疏水阀有时也可以使用，但最好并联安装排气阀。在台面上距蒸汽入口最远的位置以及任何加热的烘干间隙安装排气阀。在滚筒上（如果加热），带蒸汽锁释放装置的浮球疏水阀是最佳选择，不过安装在距出口至少 1 m 未保温管路上的平衡压力热静力疏水阀已被证明能提供良好效果。如果需要，也可以使用带防气锁阀片的热动力式疏水阀。

干洗机

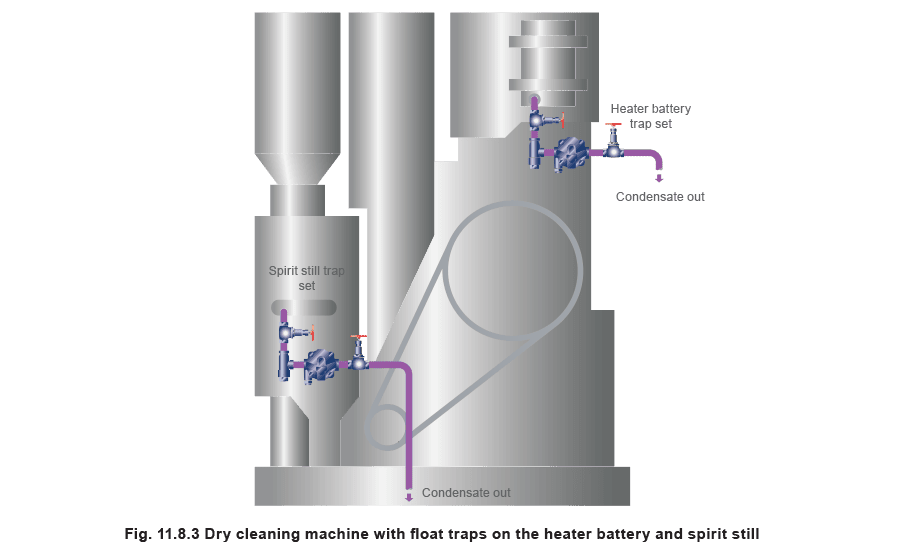

空气加热器组件和溶剂蒸馏加热盘管应各配置一台浮球热静力疏水阀（图 11.8.3）。也可使用热动力式疏水阀。

滚筒烘干机

空气加热器组件应使用浮球热静力疏水阀排放冷凝水，但热动力式疏水阀可配合单独的排气阀使用。

压机

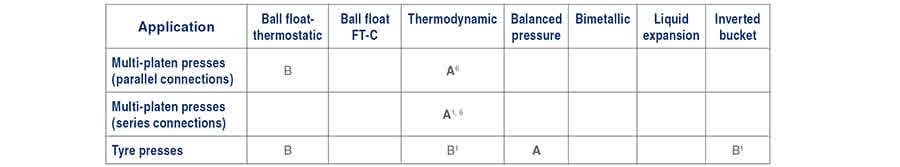

A - 最佳选择，B - 可接受的替代方案，

1（并联排气阀），6（防气锁阀片）。 多层热压机（并联连接）

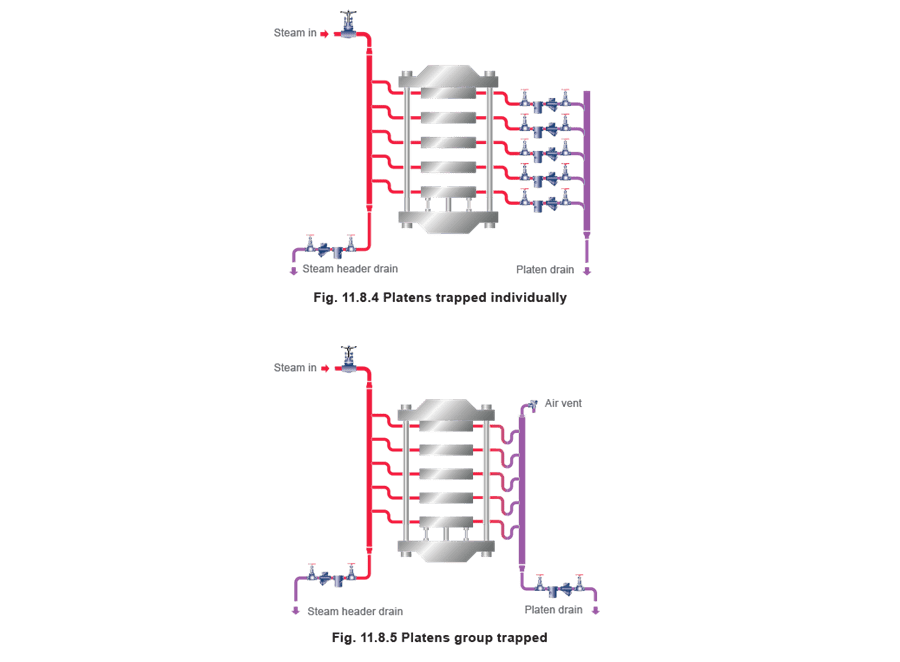

为确保热板正确排水，蒸汽供应连接应在热板上方，冷凝水出口在下方。在可能的情况下，每块热板应有单独的疏水阀（图 11.8.4），但如果不需要精确的热板温度，则可使用图 11.8.5 所示的”分组疏水”布置。蒸汽入口集管使用热动力式疏水阀排放冷凝水。这也适用于单独排放每块热板的冷凝水，因为每块热板的负荷相对较小。疏水阀应通过弯管连接排放到尺寸充裕的回水集管中。这将消除多台疏水阀同时排放造成的背压。如果压机有温度控制，始终使用浮球疏水阀。 热动力式疏水阀能够承受此类压机通常发生的严重水锤，因为柔性蒸汽和冷凝水连接管常形成弯路。但如果这些管道安装正确以提供连续坡降，则可使用浮球热静力疏水阀。如图 11.8.6 所示，在疏水阀周围并联安装排气阀可能是有利的。 多层热压机（串联连接）

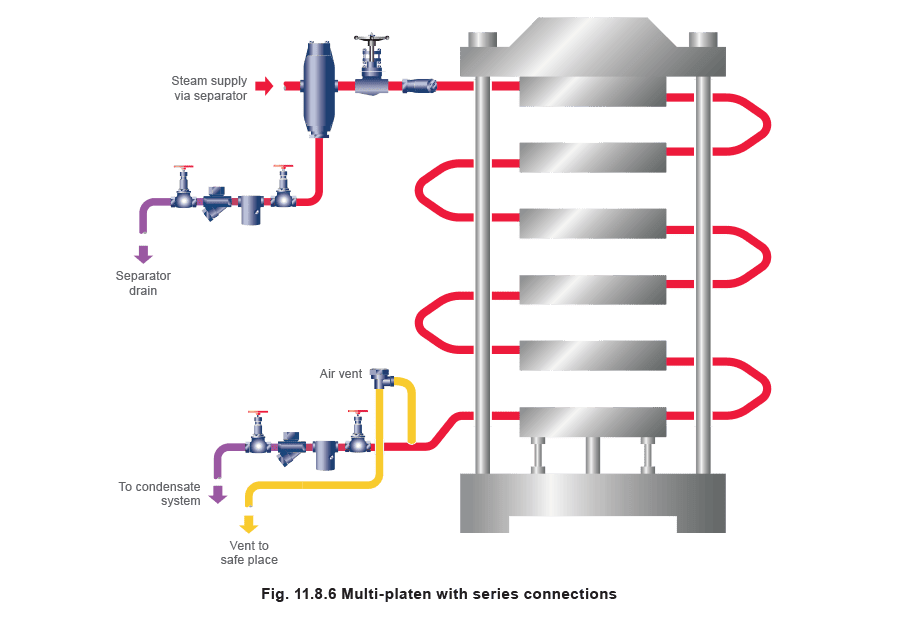

由于管道布置，此布局几乎必然会产生积水，冷凝水在热板平面上的流动也会很慢。基于这两个原因，使用坚固的喷射式排放疏水阀（图 11.8.6），它将有助于将冷凝水从每块热板中排出。此图显示了热动力式疏水阀带旁通排气阀的布置，但倒吊桶疏水阀也可以使用。蒸汽供应应正确排水，在入口附近安装汽水分离器可能是有利的。 轮胎硫化机

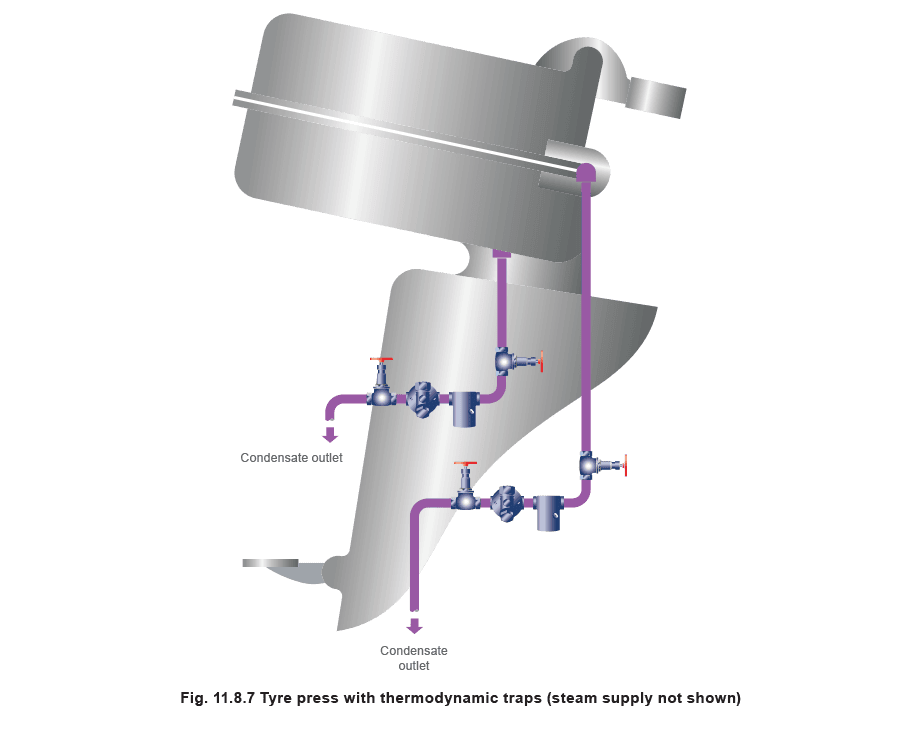

良好的温度条件对于避免”软”硫化至关重要。冷凝水必须在其形成时立即排除，并且必须能自由排出空气。有时使用氮气（或其他惰性气体）在硫化过程中为胶囊增加内部压力。因此所选疏水阀必须能自由排出气体，否则工艺时间将延长。实际上，平衡压力疏水阀似乎效果最好，但浮球热静力疏水阀和热动力式疏水阀（图 11.8.7）也可以使用。如果使用电磁阀或快速动作阀控制工艺，则倒吊桶疏水阀可配合单独的排气阀成功使用。
