蒸汽疏水阀选型 - 工业干燥设备

本教程提供一系列不同工艺设备的疏水阀选型表和选型建议，包括多排管式干燥器和旋转滚筒等。

工业干燥设备

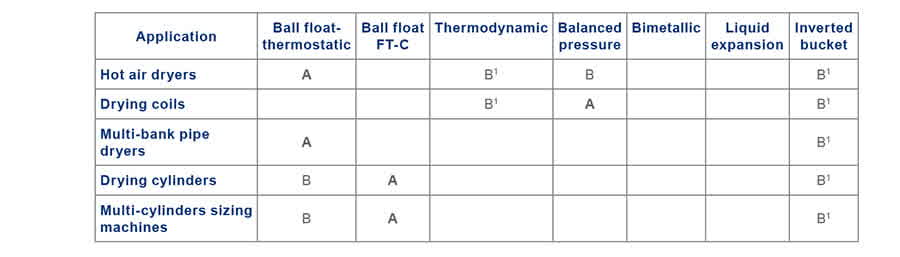

A - 最佳选择，B - 可接受的替代方案，

1（并联排气阀）。 热风干燥器

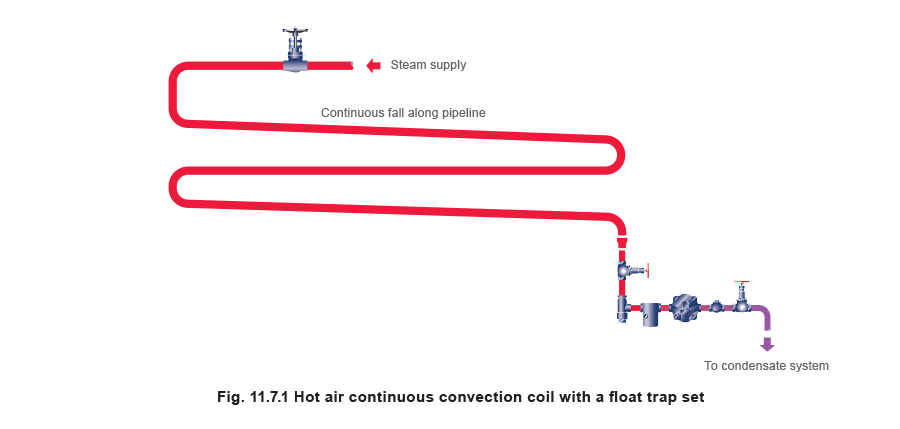

许多工业物料使用热风进行干燥。设备形式多样，但可由加热器组件（空气被强制抽过加热器后吹向湿物料）或空气自然对流的管路组成（图 11.7.1）。排水和排气需求与空间加热用加热器组件相同。 干燥盘管

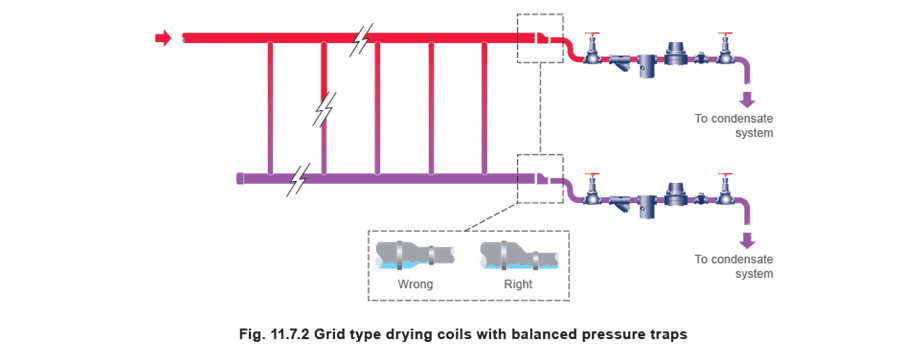

干燥盘管可以是连续式或网格形式，水平或垂直布置。连续盘管应较短，且在蒸汽流动方向上有足够的坡降，以便冷凝水能顺利到达排水点。可使用浮球热静力疏水阀或平衡压力疏水阀排放冷凝水。如果仅依靠盘管压力从疏水阀提升冷凝水，可能发生水锤。网格盘管容易发生水锤，除非所有管段都朝排水点方向倾斜，且冷凝水随后降至较低位置。与连续盘管的建议相同。如果使用热动力式或倒吊桶疏水阀，绕过疏水阀安装排气阀可缩短”启动”时间。入口集管应单独排水，除非横管与其底部齐平以允许冷凝水自由流向集管。始终在盘管出口处使用偏心异径管（图 11.7.2）。 多排管式干燥器

多排管式干燥器的例子包括纺织和木材处理行业使用的旧式拉幅定型机、碳化机和窑炉（但目前正在被蒸汽加热的热风干燥器所取代）。

早期使用非常长的连续管道，由于无法安排适当的坡降以及管道下垂，水锤和积水是常见问题。在这种布置仍然存在的情况下，可使用热动力式疏水阀并并联安装排气阀。后来的此类设备被分隔成多个仓室，改进的布置减少了水锤。在这些情况下，也可使用浮球热静力疏水阀或带不锈钢感温元件的平衡压力热静力疏水阀。它们应安装在机壳外部，但尽可能靠近盘管末端。

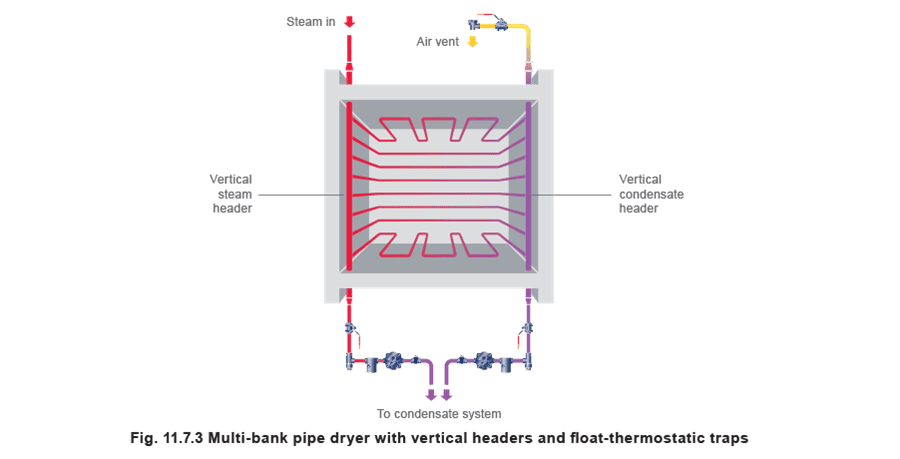

当加热面由水平盘管在垂直集管之间运行组成时，垂直冷凝水出口集管的顶部应单独安装排气阀。这将大大缩短启动时间。垂直蒸汽入口集管的底部也应安装排水装置（图 11.7.3）。

加热旋转滚筒

加热旋转滚筒在尺寸、速度和冷凝水处理方式上差异很大，可通过内部舀水斗或固定/旋转虹吸管排出。后者通常用于高速设备，有时使用特殊的吹扫系统（参见图 11.7.4 和 11.7.5）。

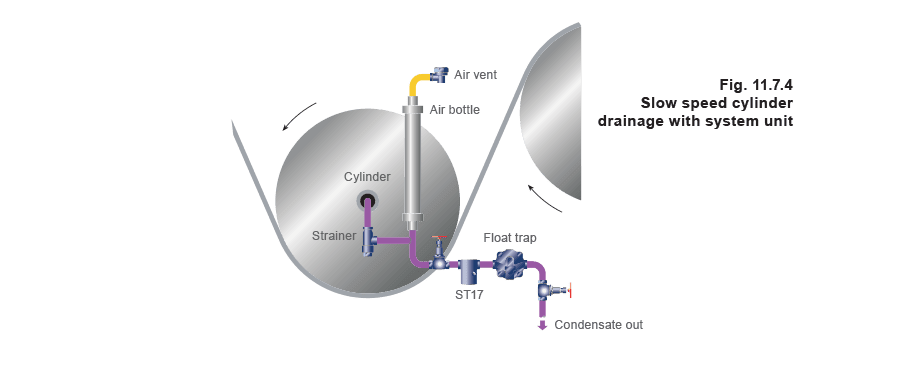

带舀水斗和固定虹吸管的低速滚筒应分别配置疏水阀和排气阀，每个滚筒配备空气瓶装置。该装置由带蒸汽锁释放装置的浮球热静力疏水阀、过滤器、视镜、空气收集容器和排气阀组成，以各种形式组装以适应不同的出口管口布置。这种布置允许在需要时对滚筒温度进行良好的单独控制。视镜可用于调节蒸汽锁释放阀。

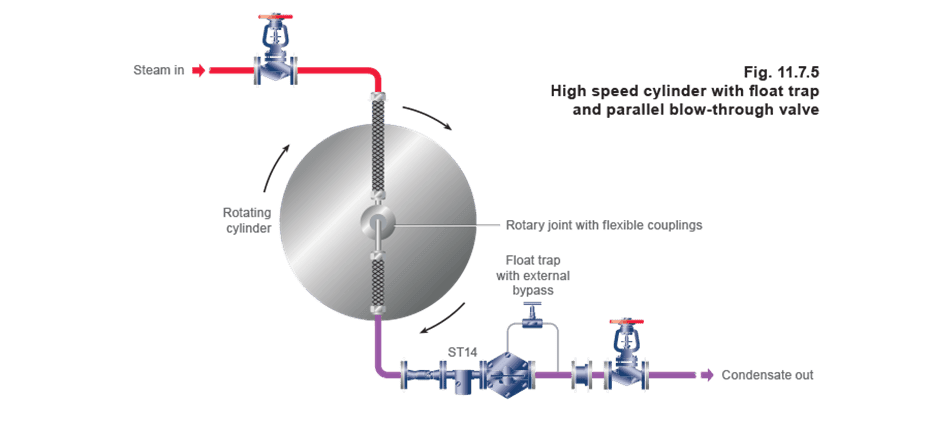

在较快速的设备上，需要大量吹扫蒸汽通过虹吸管将冷凝水从滚筒中排出。浮球疏水阀内部的蒸汽锁释放装置无法处理如此大量的蒸汽，使用带针阀的外部旁通管可获得更好的效果。

多滚筒浆纱机

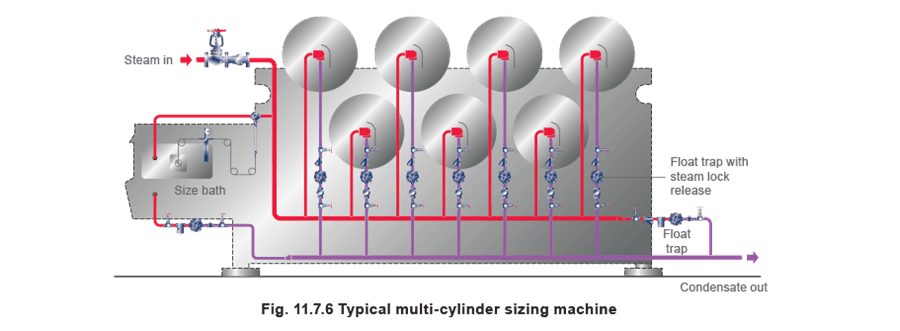

图 11.7.6 显示了典型多滚筒纺织浆纱机的排水和排气布置。

供应滚筒的蒸汽集管由浮球疏水阀或热动力式疏水阀排放冷凝水。

带蒸汽锁释放装置的浮球疏水阀排放滚筒的冷凝水。这种紧凑的布置特别适用于小型进出口组合管口。

浆槽通常通过直接蒸汽喷射或蒸汽盘管加热，在这两种情况下，供应应通过适当的温度控制来调节。盘管应使用浮球热静力疏水阀排放冷凝水。 多滚筒干燥机

现代立式设备应尽可能单独排放每个滚筒的冷凝水，使用带组合蒸汽锁释放装置和排气旁通管的浮球疏水阀。

如果所有滚筒都排入垂直冷凝水集管，应在集管底部安装浮球热静力疏水阀，顶部安装排气阀。

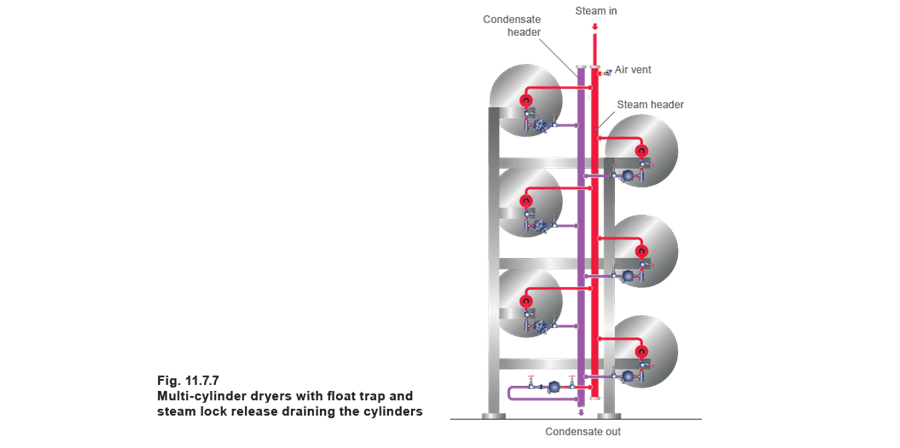

蒸汽入口集管应以类似方式排水和排气（图 11.7.7）。
