控制阀容量

阀门需要通过其通过流体的能力来衡量。为了实现公平比较，阀门根据容量指数或流量系数进行选型。本教程解释了使用中的不同流量系数类型、它们的确定方法、相互比较以及不同规格阀门的典型值。

顾名思义，控制阀必须对工艺过程具有控制作用。虽然连接尺寸和结构材料等细节至关重要，但它们并不能表明阀门所施加的控制作用。

控制阀通过改变以下参数来调节工艺过程：

• 流量 - 例如，进入工艺设备的蒸汽或水的量。 对于二通阀，例如，当阀门向关闭位置移动时，蒸汽流量减少，输入到工艺过程的热量减少。 对于三通阀，例如，当阀芯移动到新位置时，它将热水从工艺过程中分流出去。 和/或

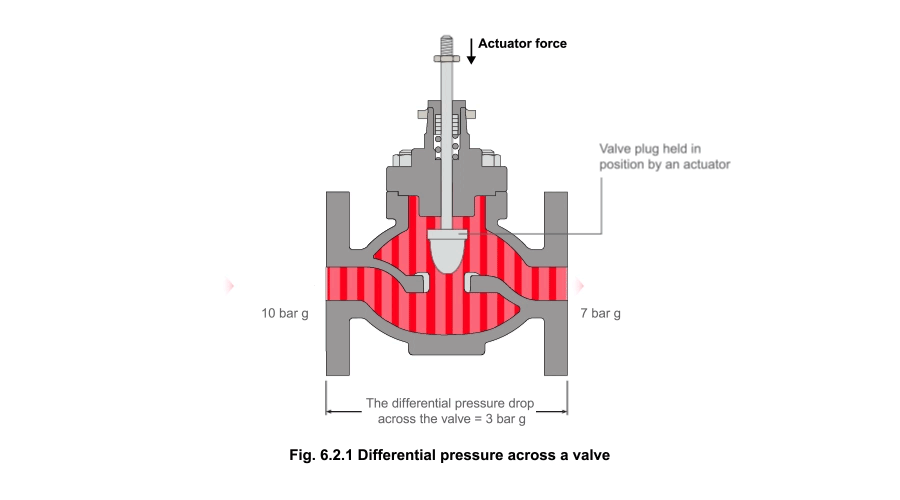

• 压差 - 定义为阀门入口压力和阀门出口压力之间的差值（见图6.2.1）。 对于任何给定的阀孔尺寸，在一定限制范围内，压差越大，流量越大。 对于饱和蒸汽，其压力越低，温度越低，换热器中的传热量就越少。

由于世界各地使用许多不同的计量单位，因此有多种流量系数可供使用，了解它们的定义是有价值的。表6.2.1识别并定义了最常见的容量指数。

表6.2.1

换算： Cv(英制) = Kv x 0.962 658 Cv (美制) = Kv x 1.156 099 AV = 2.88 x 10-5 CV (英制) 控制阀的流量系数KVS是必不可少的信息，通常与其他数据一起在制造商的技术数据表上列出。 控制阀制造商通常会为特定阀门尺寸提供多种阀内件尺寸（阀座和阀芯的组合）。这可能是为了简化管道安装，消除对异径管的需求，或降低噪音。 表6.2.2显示了一组选定阀门的典型KVS流量系数范围。

表6.2.2 典型阀门系列的Kvs值

流量、压差和流量系数之间的关系将根据流过阀门的流体类型而变化。这些关系是可预测的，并由方程式满足，在以下章节中有更详细的讨论：

• 第6.3章 - 水系统控制阀选型。
• 第6.4章 - 蒸汽系统控制阀选型。
